政治学院礼堂暖通设计说明

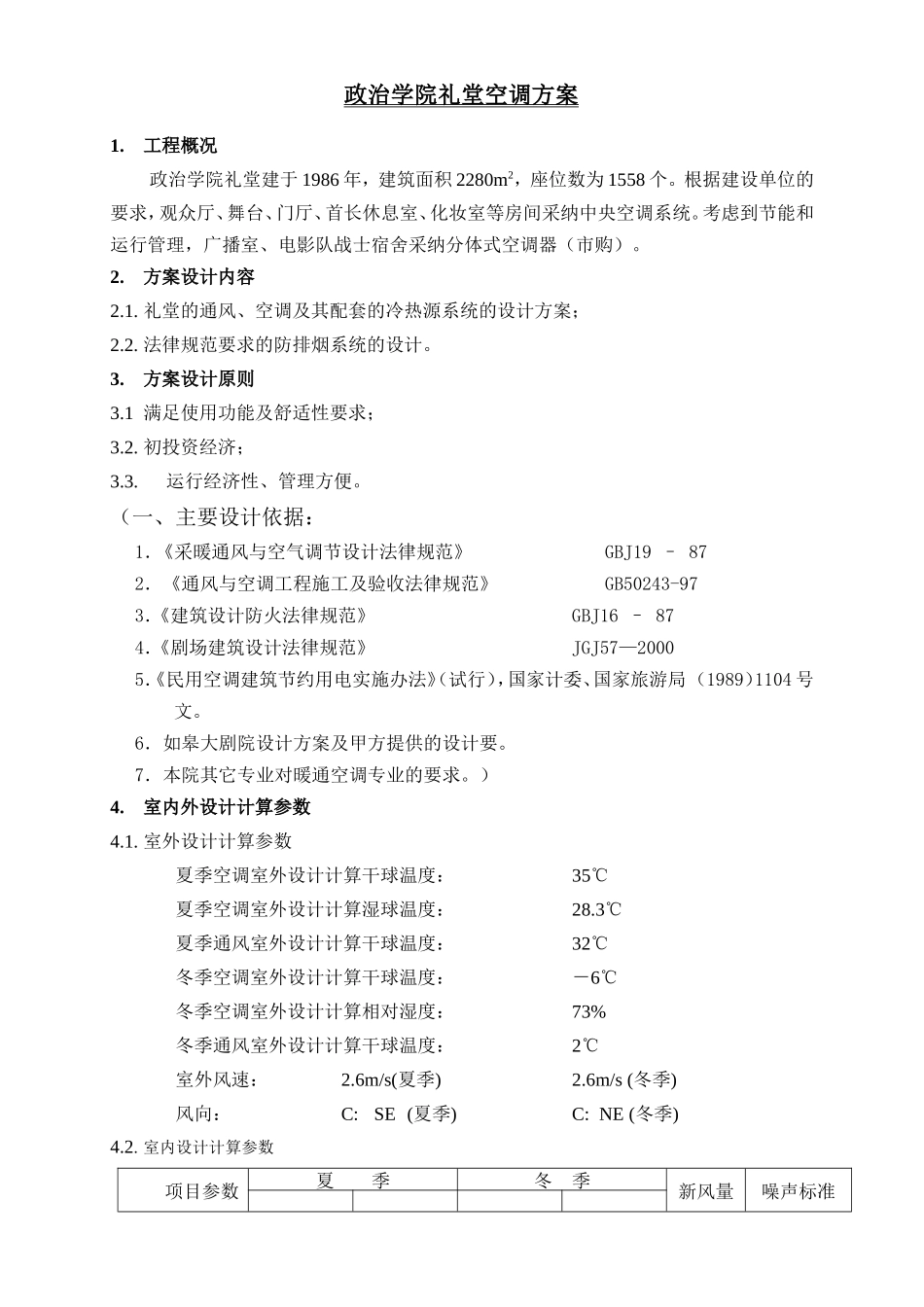

政治学院礼堂空调方案1.工程概况政治学院礼堂建于 1986 年，建筑面积 2280m2，座位数为 1558 个。根据建设单位的要求，观众厅、舞台、门厅、首长休息室、化妆室等房间采纳中央空调系统。考虑到节能和运行管理，广播室、电影队战士宿舍采纳分体式空调器（市购）。2.方案设计内容2.1. 礼堂的通风、空调及其配套的冷热源系统的设计方案；2.2. 法律规范要求的防排烟系统的设计。3.方案设计原则3.1 满足使用功能及舒适性要求；3.2. 初投资经济；3.3.运行经济性、管理方便。（一、主要设计依据：1．《采暖通风与空气调节设计法律规范》GBJ19 – 872．《通风与空调工程施工及验收法律规范》GB50243-973．《建筑设计防火法律规范》GBJ16 – 874．《剧场建筑设计法律规范》JGJ57—20005．《民用空调建筑节约用电实施办法》（试行），国家计委、国家旅游局 （1989）1104 号 文。6．如皋大剧院设计方案及甲方提供的设计要。7．本院其它专业对暖通空调专业的要求。）4.室内外设计计算参数4.1. 室外设计计算参数夏季空调室外设计计算干球温度：35℃夏季空调室外设计计算湿球温度：28.3℃夏季通风室外设计计算干球温度：32℃冬季空调室外设计计算干球温度：－6℃冬季空调室外设计计算相对湿度：73%冬季通风室外设计计算干球温度：2℃室外风速：2.6m/s(夏季)2.6m/s (冬季)风向：C:SE (夏季)C: NE (冬季)4.2. 室内设计计算参数项目参数夏 季冬 季新风量噪声标准房间类型干球温度℃相对湿度％干球温度℃相对湿度％m3/h.PNC观众厅24～2650～6020～16≥301540舞 台24～2650～6020～16≥302035门 厅25～28≤6020～16≥3045首长休息室25～2755～6024～22≥303035化 妆24～2650～6024～22≥3020405.冷热源：5.1. 空调负荷：本工程的空调最大冷负荷为 700kW。热负荷为 420kW。5.2. 冷热源的选择：根据现场的情况以及建筑单位的要求，现提出两套冷热源选择方案供建设单位参考。方案Ⅰ：选用两台 FS-U-300 型风冷热泵冷热水机组，单台制冷量为 340kW，制热量为 350kW，耗电量为 107.5 kW，制冷剂为 R22，夏季供回水温度为 7℃/12℃，冬季供回水温度为 45℃/40℃；方案Ⅱ：选用两台 30HK-115 型水冷活塞式冷水机组和一台 CLHS0.47(Y) 型立式热水锅炉，冷水机组单台制冷量为 348 kW，耗电量为 135 kW，热水锅炉产热量为 465 kW。夏季供回水温度为 7℃/12℃,冬季供回水温度为 60℃/50℃；5.3. 方案经济指标比较另见附表。...
