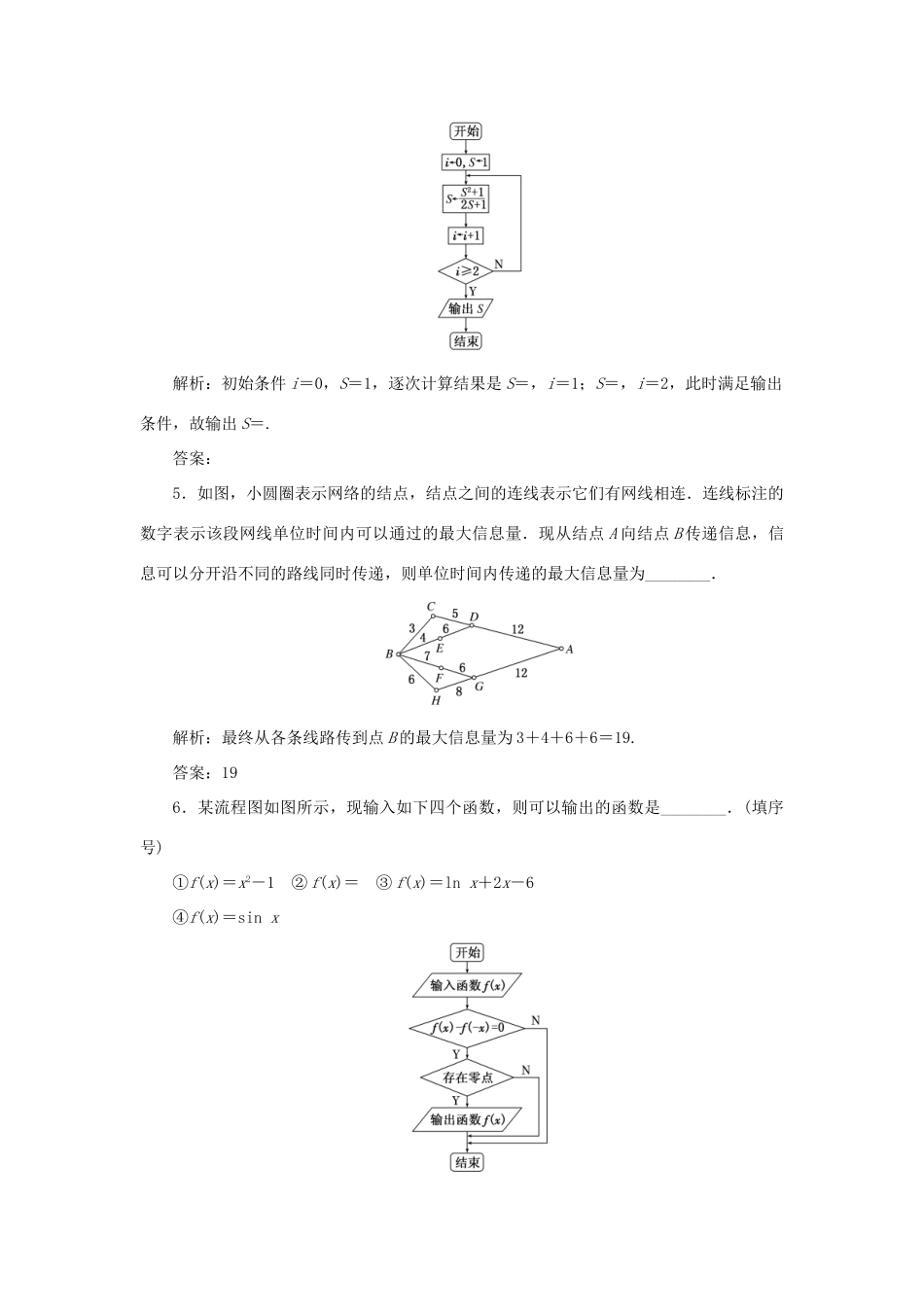

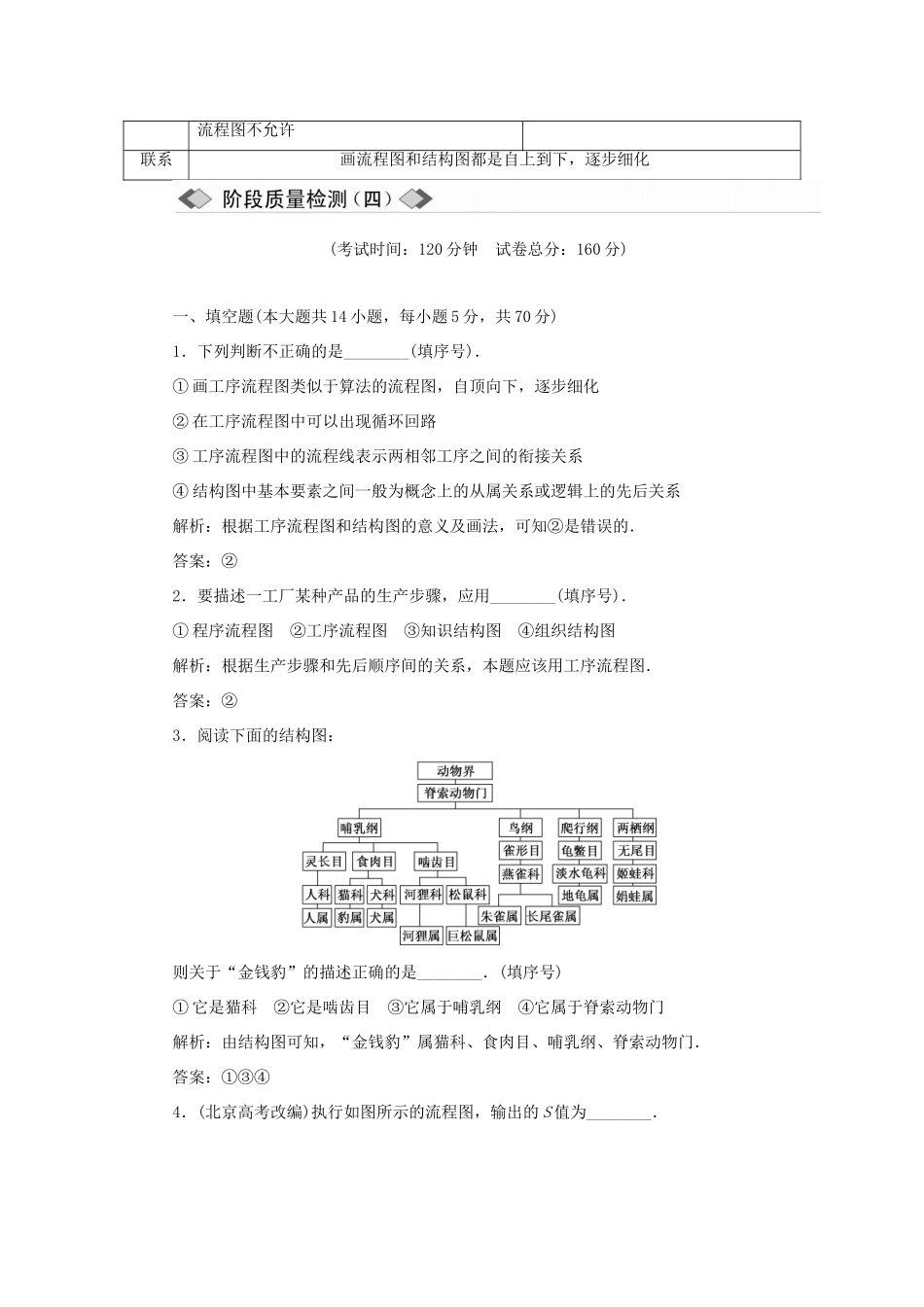

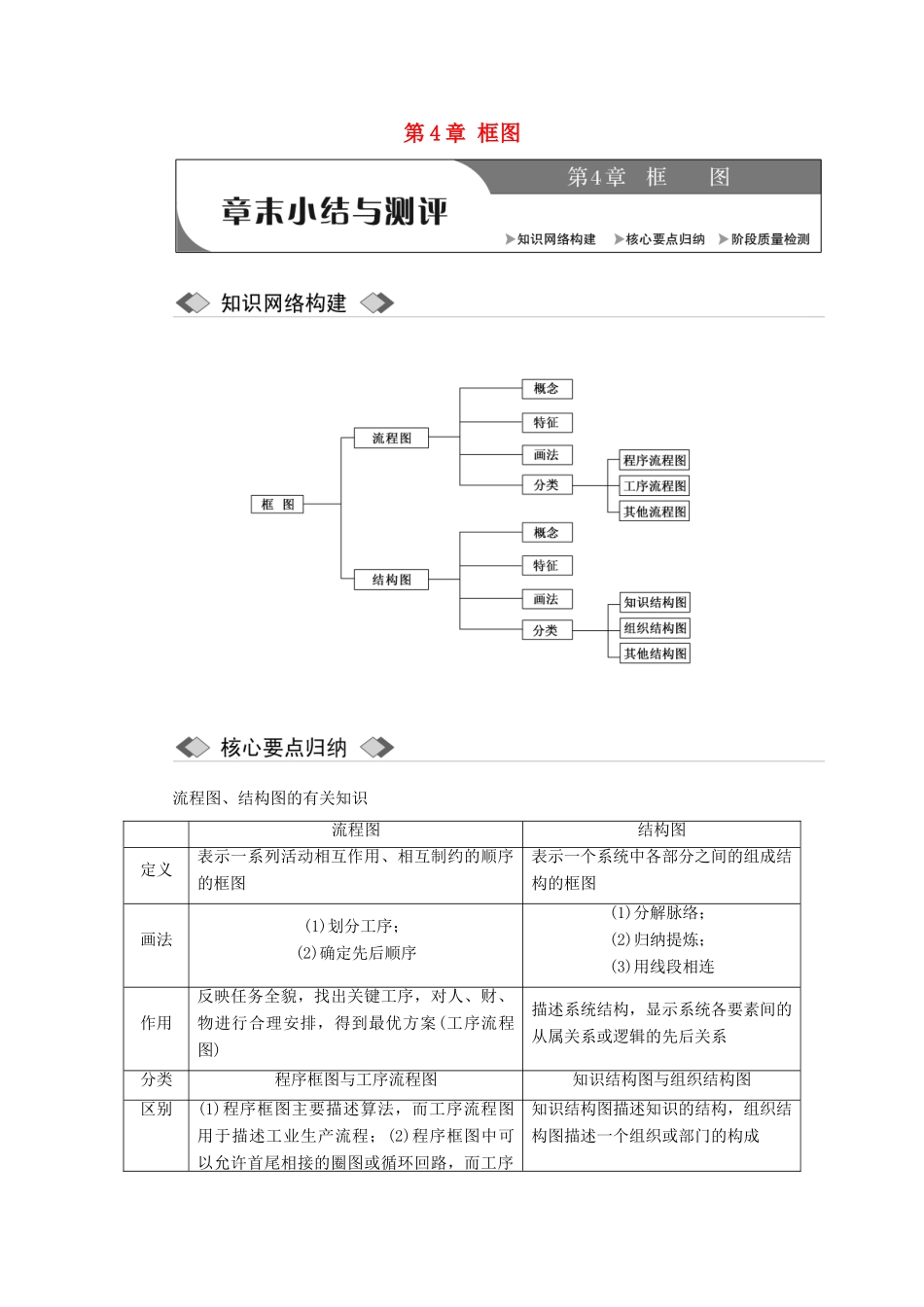

第 4 章 框图 流程图、结构图的有关知识流程图结构图定义表示一系列活动相互作用、相互制约的顺序的框图表示一个系统中各部分之间的组成结构的框图画法(1)划分工序；(2)确定先后顺序(1)分解脉络；(2)归纳提炼；(3)用线段相连作用反映任务全貌，找出关键工序，对人、财、物进行合理安排，得到最优方案(工序流程图)描述系统结构，显示系统各要素间的从属关系或逻辑的先后关系分类程序框图与工序流程图知识结构图与组织结构图区别(1)程序框图主要描述算法，而工序流程图用于描述工业生产流程；(2)程序框图中可以允许首尾相接的圈图或循环回路，而工序知识结构图描述知识的结构，组织结构图描述一个组织或部门的构成流程图不允许联系画流程图和结构图都是自上到下，逐步细化(考试时间：120 分钟 试卷总分：160 分)一、填空题(本大题共 14 小题，每小题 5 分，共 70 分)1．下列判断不正确的是________(填序号)．① 画工序流程图类似于算法的流程图，自顶向下，逐步细化② 在工序流程图中可以出现循环回路③ 工序流程图中的流程线表示两相邻工序之间的衔接关系④ 结构图中基本要素之间一般为概念上的从属关系或逻辑上的先后关系解析：根据工序流程图和结构图的意义及画法，可知②是错误的．答案：②2．要描述一工厂某种产品的生产步骤，应用________(填序号)．① 程序流程图 ②工序流程图 ③知识结构图 ④组织结构图解析：根据生产步骤和先后顺序间的关系，本题应该用工序流程图．答案：②3．阅读下面的结构图：则关于“金钱豹”的描述正确的是________．(填序号)① 它是猫科 ②它是啮齿目 ③它属于哺乳纲 ④它属于脊索动物门解析：由结构图可知，“金钱豹”属猫科、食肉目、哺乳纲、脊索动物门．答案：①③④4．(北京高考改编)执行如图所示的流程图，输出的 S 值为________．解析：初始条件 i＝0，S＝1，逐次计算结果是 S＝，i＝1；S＝，i＝2，此时满足输出条件，故输出 S＝.答案：5．如图，小圆圈表示网络的结点，结点之间的连线表示它们有网线相连．连线标注的数字表示该段网线单位时间内可以通过的最大信息量．现从结点 A 向结点 B 传递信息，信息可以分开沿不同的路线同时传递，则单位时间内传递的最大信息量为________．解析：最终从各条线路传到点 B 的最大信息量为 3＋4＋6＋6＝19. 答案：196．某流程图如图所示，现输入如下四个函数，则可以输出的函数是________．(填序号)①f(x)＝x2－1 ② f(x)＝ ③...
