框剪结构高层枢纽楼脚手架施工方案

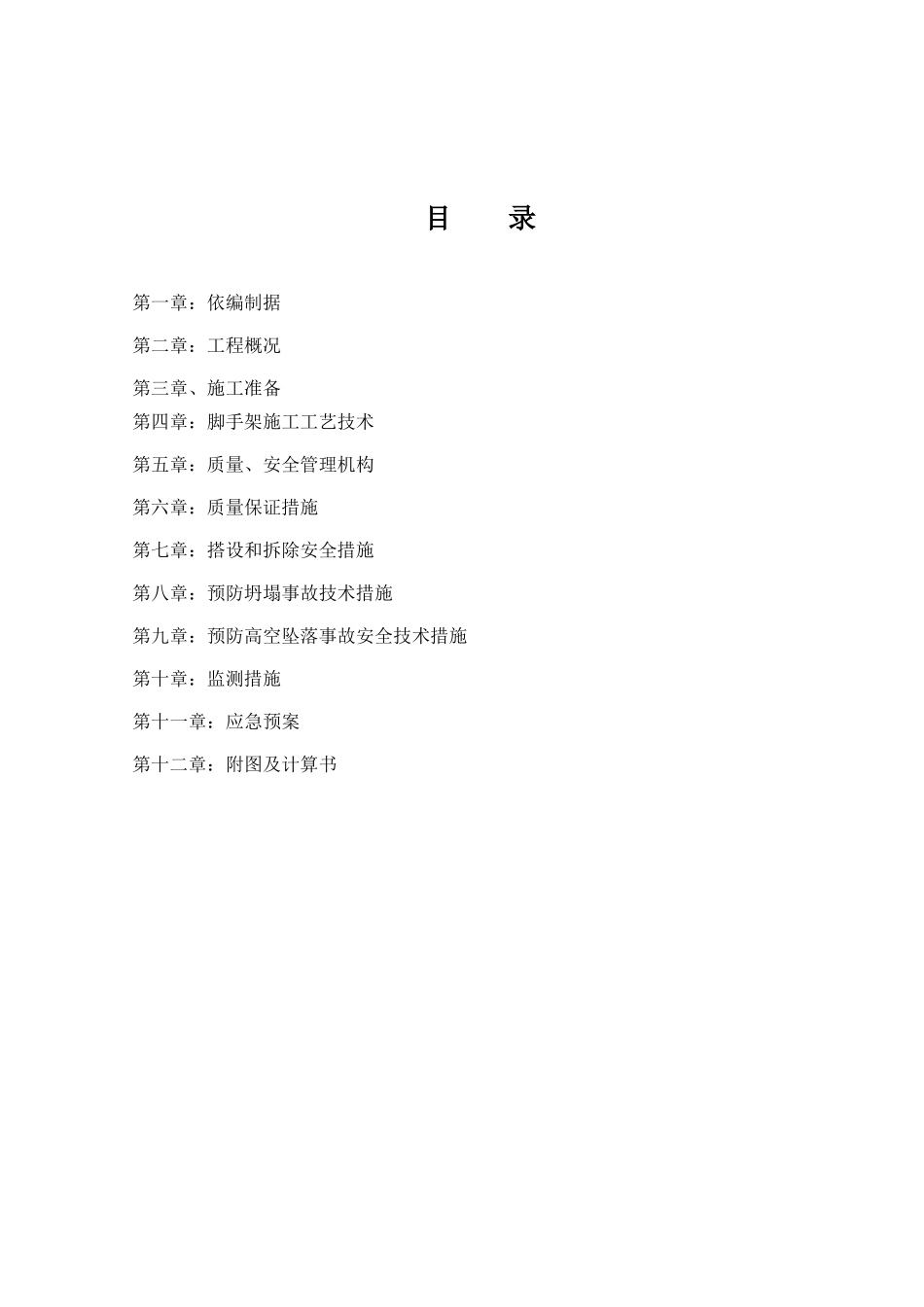

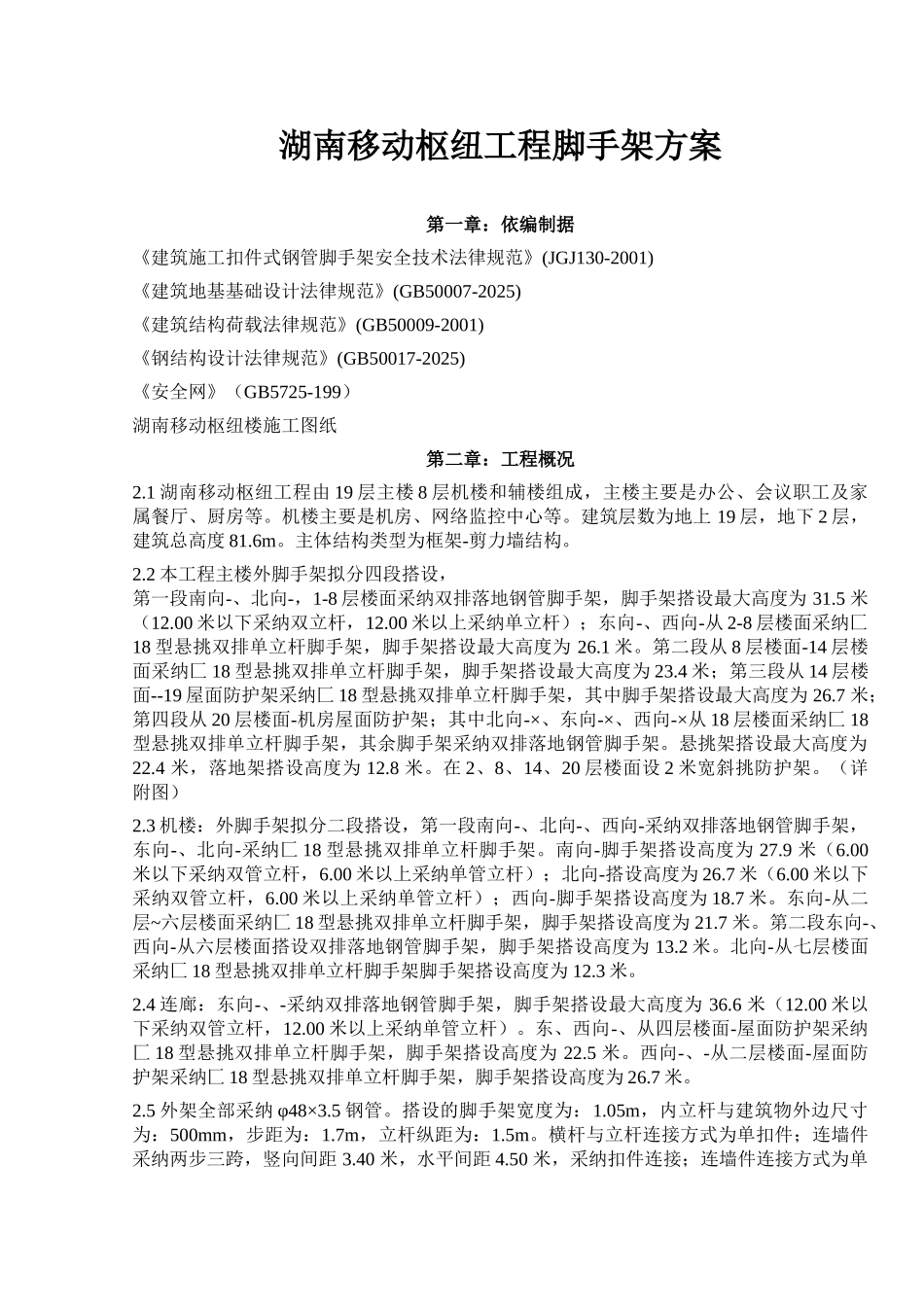

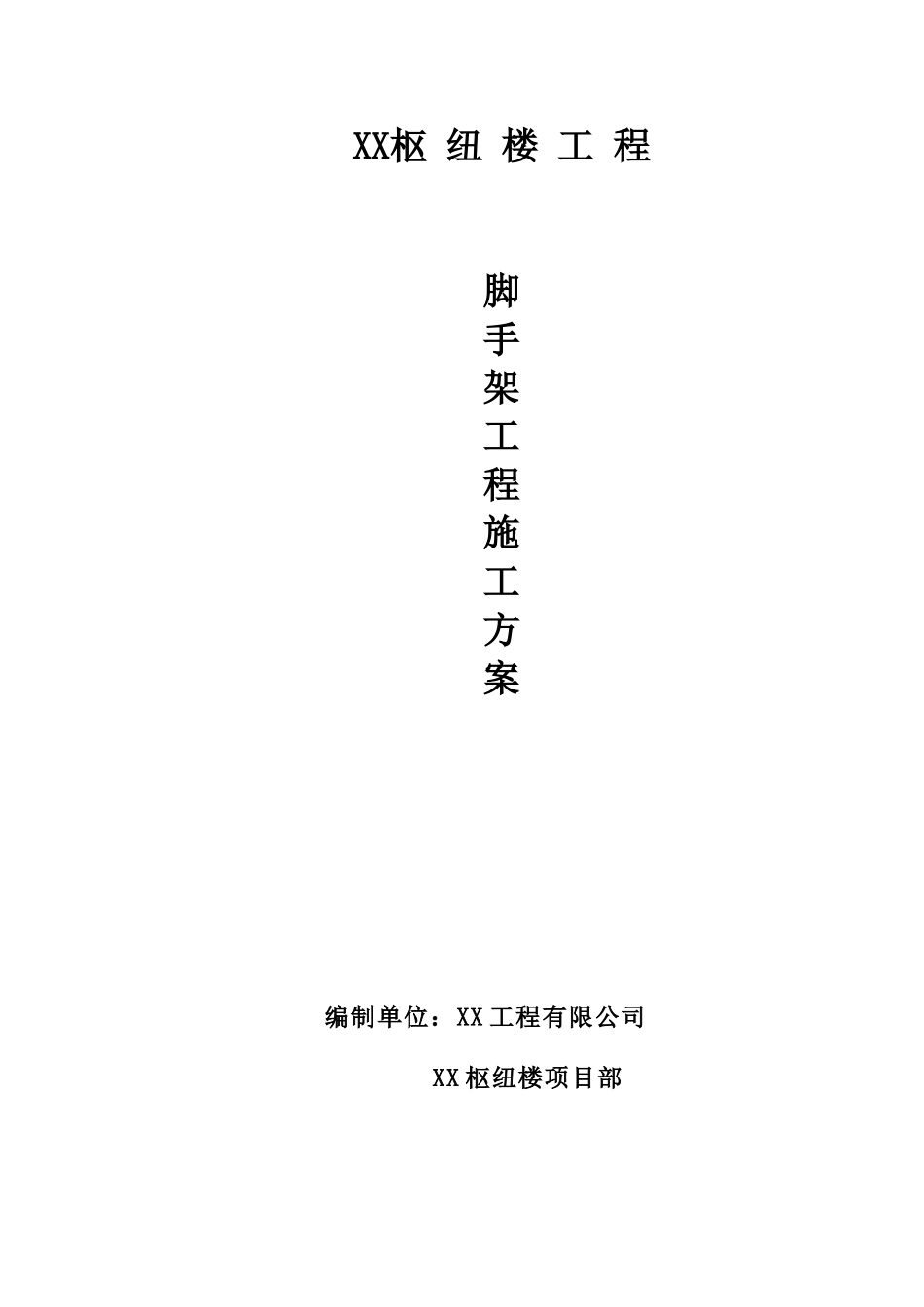

XX枢 纽 楼 工 程脚手架工程施工方案编制单位：XX 工程有限公司 XX 枢纽楼项目部目 录第一章：依编制据第二章：工程概况第三章、施工准备第四章：脚手架施工工艺技术第五章：质量、安全管理机构第六章：质量保证措施第七章：搭设和拆除安全措施第八章：预防坍塌事故技术措施第九章：预防高空坠落事故安全技术措施第十章：监测措施第十一章：应急预案第十二章：附图及计算书湖南移动枢纽工程脚手架方案第一章：依编制据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)《建筑地基基础设计法律规范》(GB50007-2025)《建筑结构荷载法律规范》(GB50009-2001)《钢结构设计法律规范》(GB50017-2025)《安全网》（GB5725-199）湖南移动枢纽楼施工图纸第二章：工程概况2.1 湖南移动枢纽工程由 19 层主楼 8 层机楼和辅楼组成，主楼主要是办公、会议职工及家属餐厅、厨房等。机楼主要是机房、网络监控中心等。建筑层数为地上 19 层，地下 2 层，建筑总高度 81.6m。主体结构类型为框架-剪力墙结构。2.2 本工程主楼外脚手架拟分四段搭设， 第一段南向-、北向-，1-8 层楼面采纳双排落地钢管脚手架，脚手架搭设最大高度为 31.5 米（12.00 米以下采纳双立杆，12.00 米以上采纳单立杆）；东向-、西向-从 2-8 层楼面采纳匚18 型悬挑双排单立杆脚手架，脚手架搭设最大高度为 26.1 米。第二段从 8 层楼面-14 层楼面采纳匚 18 型悬挑双排单立杆脚手架，脚手架搭设最大高度为 23.4 米；第三段从 14 层楼面--19 屋面防护架采纳匚 18 型悬挑双排单立杆脚手架，其中脚手架搭设最大高度为 26.7 米；第四段从 20 层楼面-机房屋面防护架；其中北向-×、东向-×、西向-×从 18 层楼面采纳匚 18型悬挑双排单立杆脚手架，其余脚手架采纳双排落地钢管脚手架。悬挑架搭设最大高度为 22.4 米，落地架搭设高度为 12.8 米。在 2、8、14、20 层楼面设 2 米宽斜挑防护架。（详附图）2.3 机楼：外脚手架拟分二段搭设，第一段南向-、北向-、西向-采纳双排落地钢管脚手架，东向-、北向-采纳匚 18 型悬挑双排单立杆脚手架。南向-脚手架搭设高度为 27.9 米（6.00米以下采纳双管立杆，6.00 米以上采纳单管立杆）；北向-搭设高度为 26.7 米（6.00 米以下采纳双管立杆，6.00 米以上采纳单管立杆）；西向-脚手架搭设高度为 18.7 米。东向-从二层~六层楼面采纳匚 18 型悬挑双排单立杆脚手架，脚手架搭设高度为 ...
