水电工程施工组织设计

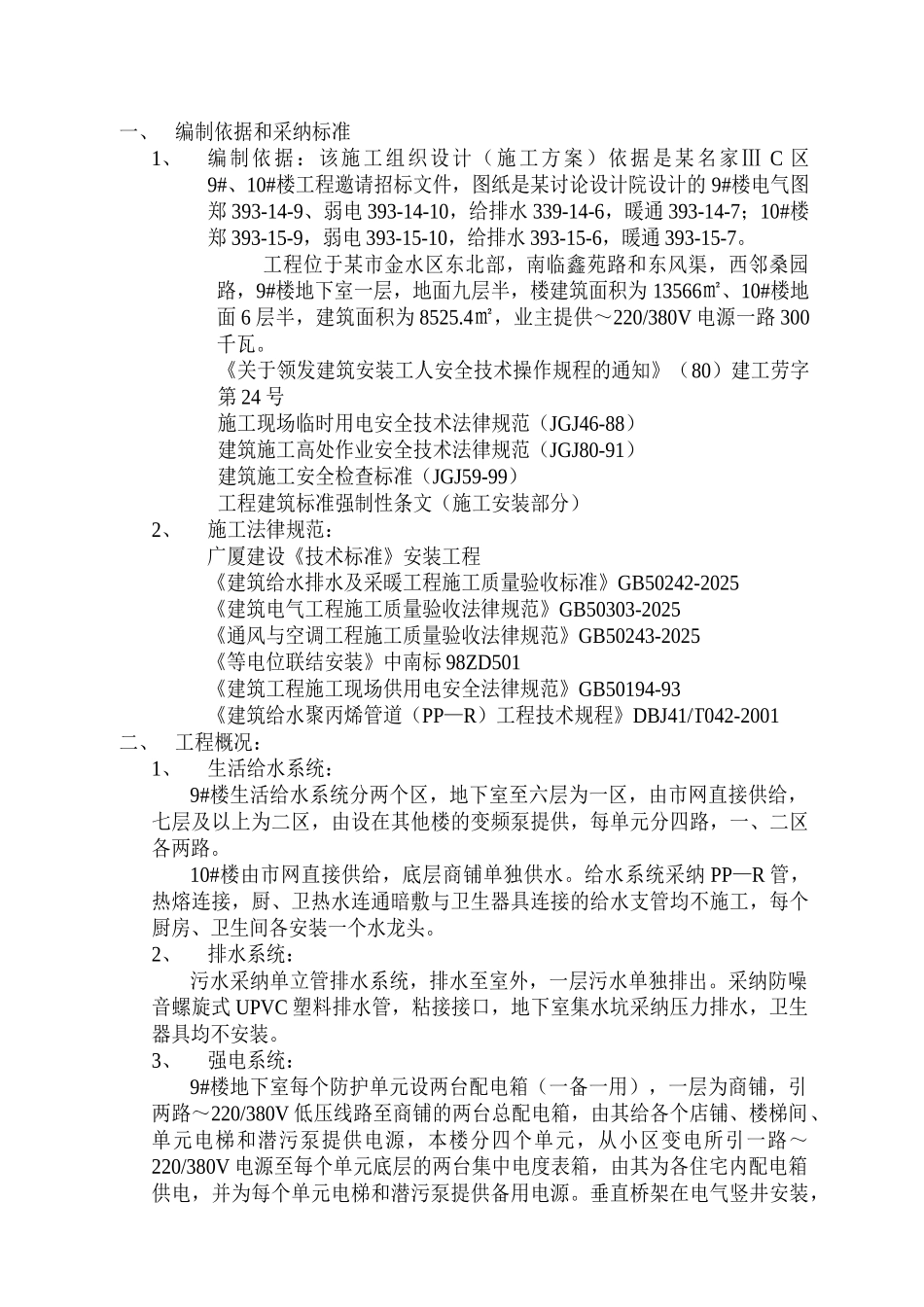

一、编制依据和采纳标准1、编制依据：该施工组织设计（施工方案）依据是某名家Ⅲ C 区9#、10#楼工程邀请招标文件，图纸是某讨论设计院设计的 9#楼电气图郑 393-14-9、弱电 393-14-10，给排水 339-14-6，暖通 393-14-7；10#楼郑 393-15-9，弱电 393-15-10，给排水 393-15-6，暖通 393-15-7。工程位于某市金水区东北部，南临鑫苑路和东风渠，西邻桑园路，9#楼地下室一层，地面九层半，楼建筑面积为 13566㎡、10#楼地面 6 层半，建筑面积为 8525.4㎡，业主提供～220/380V 电源一路 300千瓦。《关于领发建筑安装工人安全技术操作规程的通知》（80）建工劳字第 24 号施工现场临时用电安全技术法律规范（JGJ46-88）建筑施工高处作业安全技术法律规范（JGJ80-91）建筑施工安全检查标准（JGJ59-99）工程建筑标准强制性条文（施工安装部分）2、施工法律规范：广厦建设《技术标准》安装工程《建筑给水排水及采暖工程施工质量验收标准》GB50242-2025《建筑电气工程施工质量验收法律规范》GB50303-2025《通风与空调工程施工质量验收法律规范》GB50243-2025《等电位联结安装》中南标 98ZD501《建筑工程施工现场供用电安全法律规范》GB50194-93《建筑给水聚丙烯管道（PP—R）工程技术规程》DBJ41/T042-2001二、工程概况：1、生活给水系统：9#楼生活给水系统分两个区，地下室至六层为一区，由市网直接供给，七层及以上为二区，由设在其他楼的变频泵提供，每单元分四路，一、二区各两路。10#楼由市网直接供给，底层商铺单独供水。给水系统采纳 PP—R 管，热熔连接，厨、卫热水连通暗敷与卫生器具连接的给水支管均不施工，每个厨房、卫生间各安装一个水龙头。2、排水系统：污水采纳单立管排水系统，排水至室外，一层污水单独排出。采纳防噪音螺旋式 UPVC 塑料排水管，粘接接口，地下室集水坑采纳压力排水，卫生器具均不安装。3、强电系统：9#楼地下室每个防护单元设两台配电箱（一备一用），一层为商铺，引两路～220/380V 低压线路至商铺的两台总配电箱，由其给各个店铺、楼梯间、单元电梯和潜污泵提供电源，本楼分四个单元，从小区变电所引一路～220/380V 电源至每个单元底层的两台集中电度表箱，由其为各住宅内配电箱供电，并为每个单元电梯和潜污泵提供备用电源。垂直桥架在电气竖井安装，水平桥架在楼板下吊装。10#楼一层商铺，由区域变电所引两路～220/380V 电源，单独为一层供电，单独计量。本楼住宅分五个单元，每单元引一路～220...
