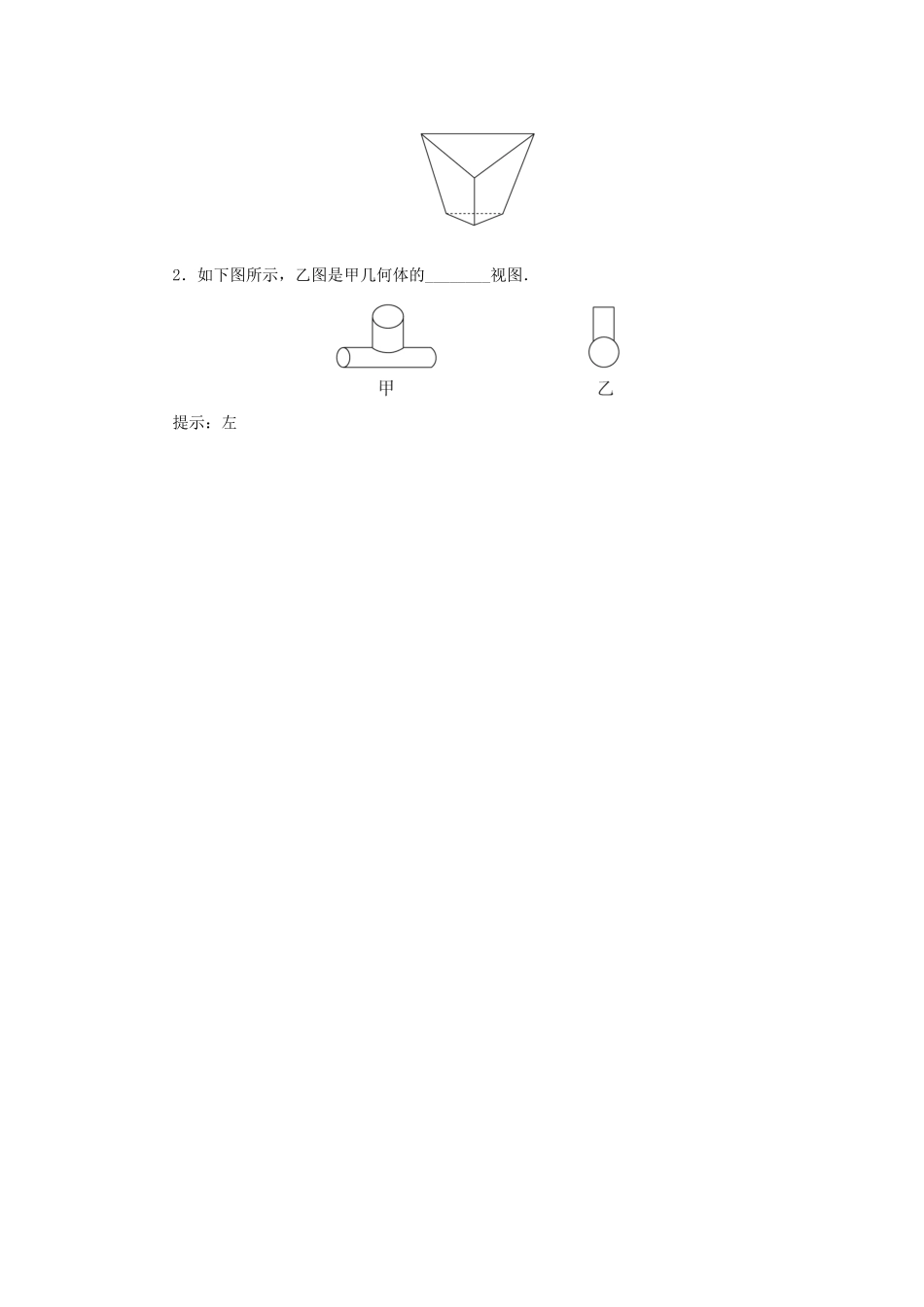

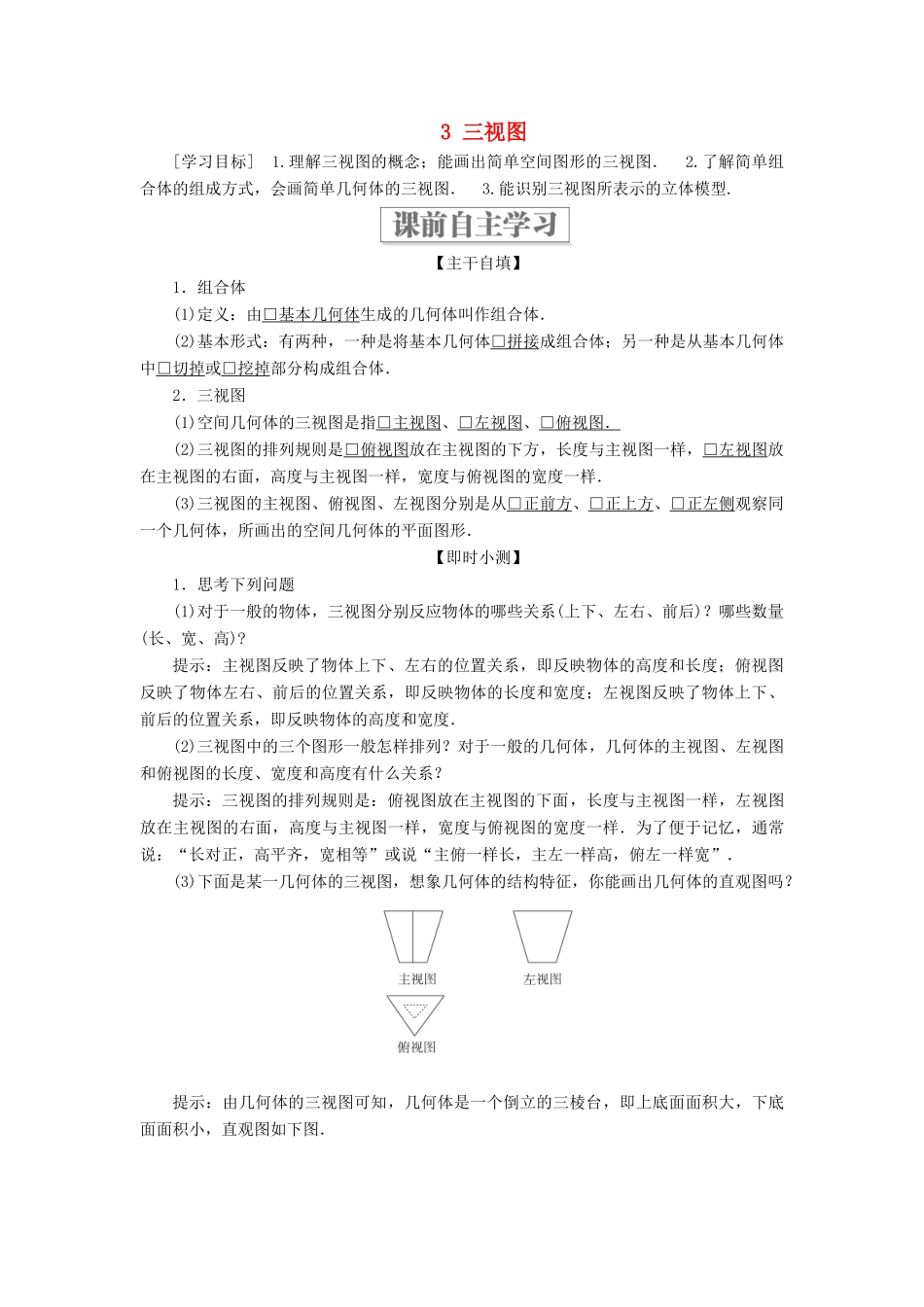

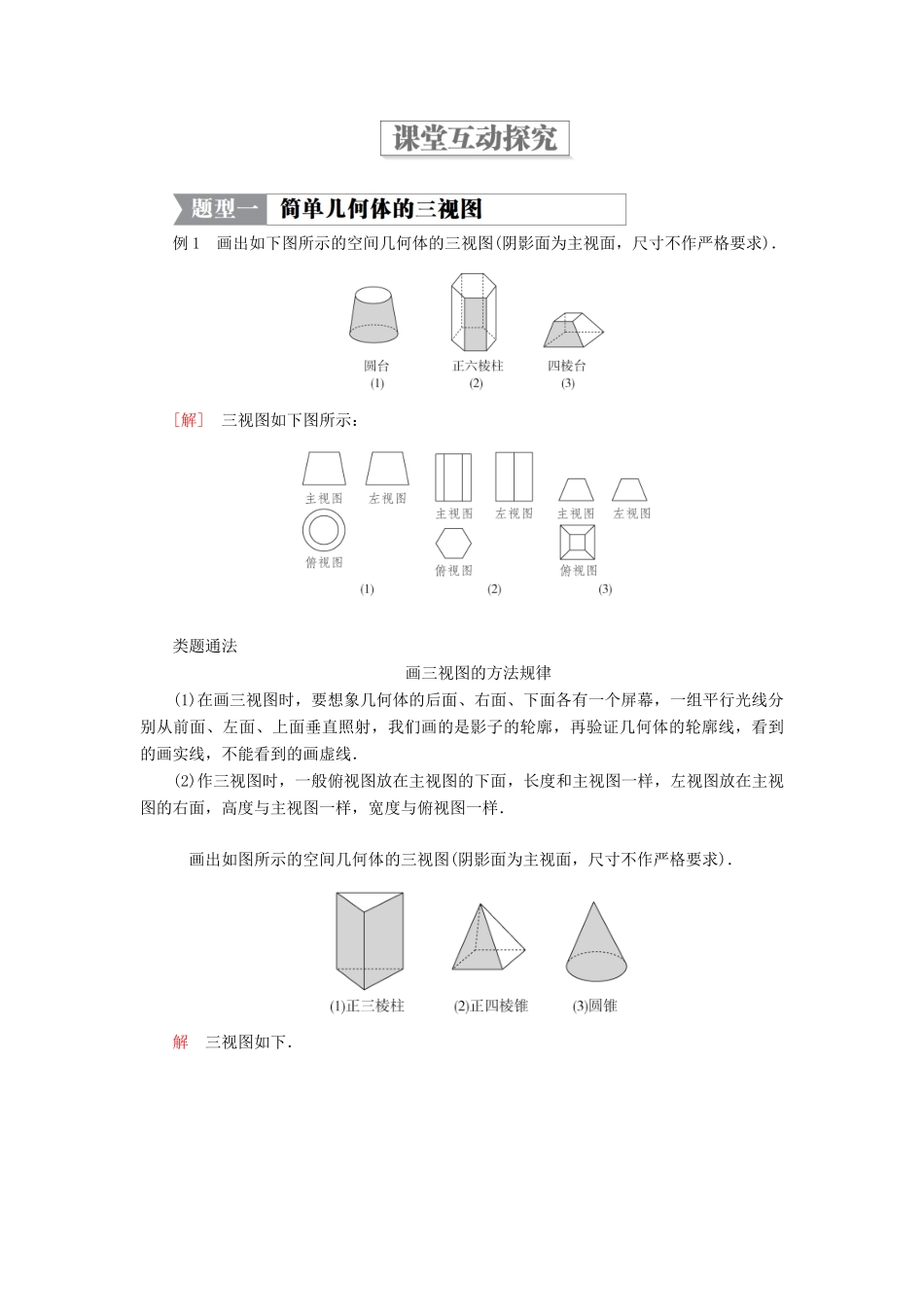

3 三视图[学习目标] 1.理解三视图的概念；能画出简单空间图形的三视图． 2.了解简单组合体的组成方式，会画简单几何体的三视图． 3.能识别三视图所表示的立体模型.【主干自填】1．组合体(1)定义：由□ 基本几何体 生成的几何体叫作组合体．(2)基本形式：有两种，一种是将基本几何体□ 拼接 成组合体；另一种是从基本几何体中□ 切掉 或□ 挖掉 部分构成组合体．2．三视图(1)空间几何体的三视图是指□ 主视图 、□ 左视图 、□ 俯视图． (2)三视图的排列规则是□ 俯视图 放在主视图的下方，长度与主视图一样，□ 左视图 放在主视图的右面，高度与主视图一样，宽度与俯视图的宽度一样．(3)三视图的主视图、俯视图、左视图分别是从□ 正前方 、□ 正上方 、□ 正左侧 观察同一个几何体，所画出的空间几何体的平面图形．【即时小测】1．思考下列问题(1)对于一般的物体，三视图分别反应物体的哪些关系(上下、左右、前后)？哪些数量(长、宽、高)?提示：主视图反映了物体上下、左右的位置关系，即反映物体的高度和长度；俯视图反映了物体左右、前后的位置关系，即反映物体的长度和宽度；左视图反映了物体上下、前后的位置关系，即反映物体的高度和宽度．(2)三视图中的三个图形一般怎样排列？对于一般的几何体，几何体的主视图、左视图和俯视图的长度、宽度和高度有什么关系？提示：三视图的排列规则是：俯视图放在主视图的下面，长度与主视图一样，左视图放在主视图的右面，高度与主视图一样，宽度与俯视图的宽度一样．为了便于记忆，通常说：“长对正，高平齐，宽相等”或说“主俯一样长，主左一样高，俯左一样宽”．(3)下面是某一几何体的三视图，想象几何体的结构特征，你能画出几何体的直观图吗？提示：由几何体的三视图可知，几何体是一个倒立的三棱台，即上底面面积大，下底面面积小，直观图如下图．2．如下图所示，乙图是甲几何体的________视图．提示：左例 1 画出如下图所示的空间几何体的三视图(阴影面为主视面，尺寸不作严格要求)．[解] 三视图如下图所示：类题通法画三视图的方法规律(1)在画三视图时，要想象几何体的后面、右面、下面各有一个屏幕，一组平行光线分别从前面、左面、上面垂直照射，我们画的是影子的轮廓，再验证几何体的轮廓线，看到的画实线，不能看到的画虚线．(2)作三视图时，一般俯视图放在主视图的下面，长度和主视图一样，左视图放在主视图的右面，高度与主视图一样，宽度与俯视图一样．...
