泵房下部结构施工作业指导书

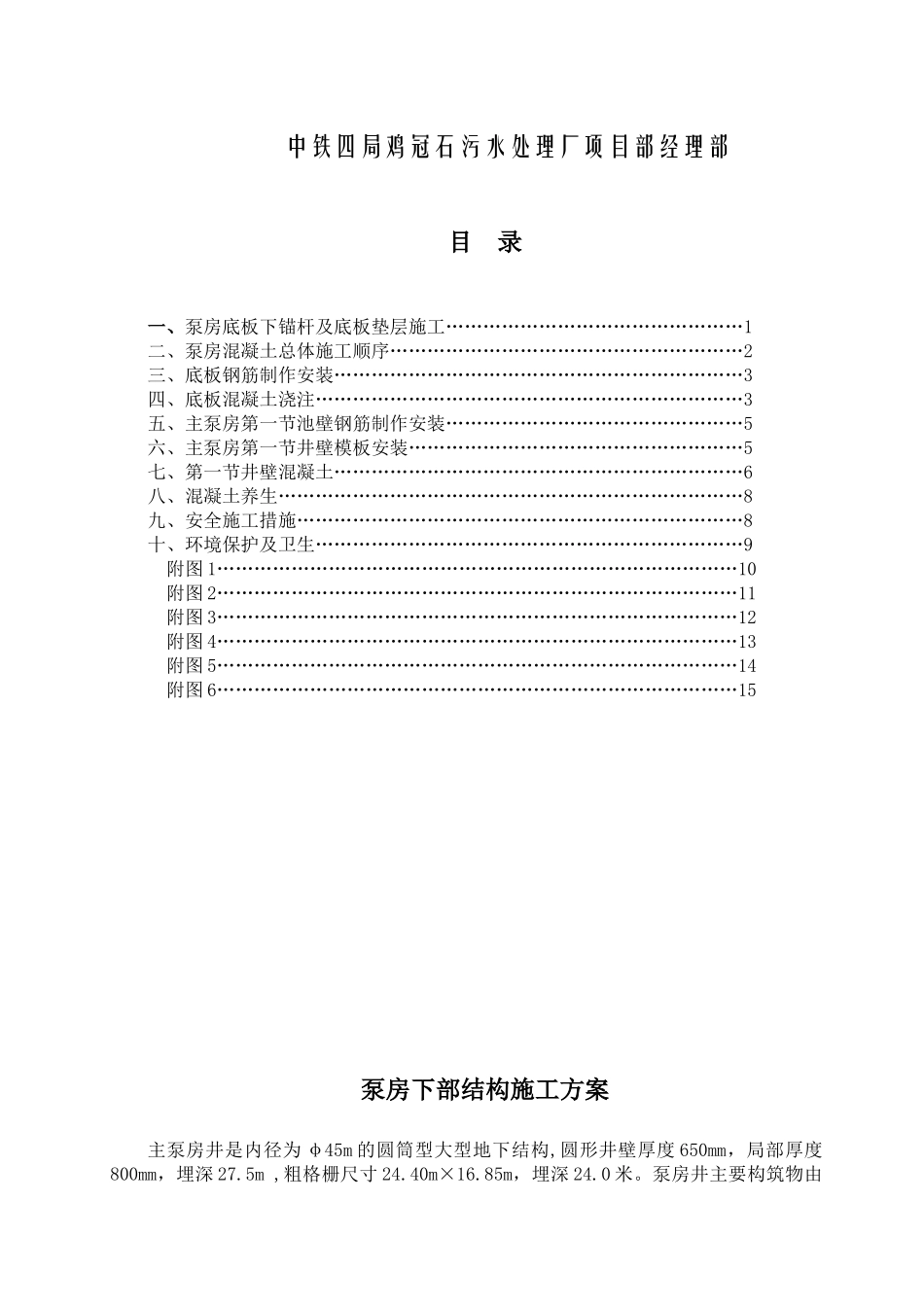

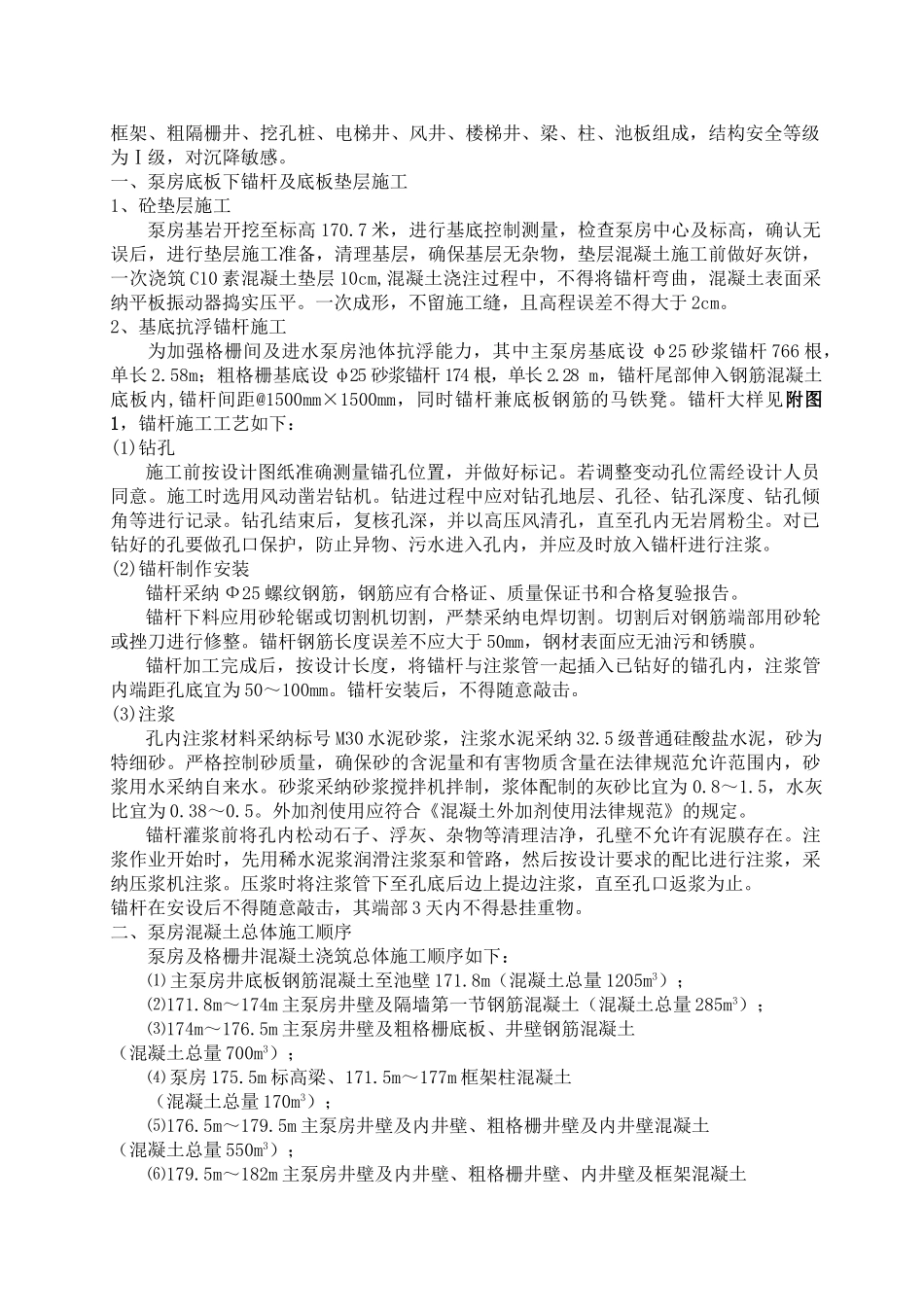

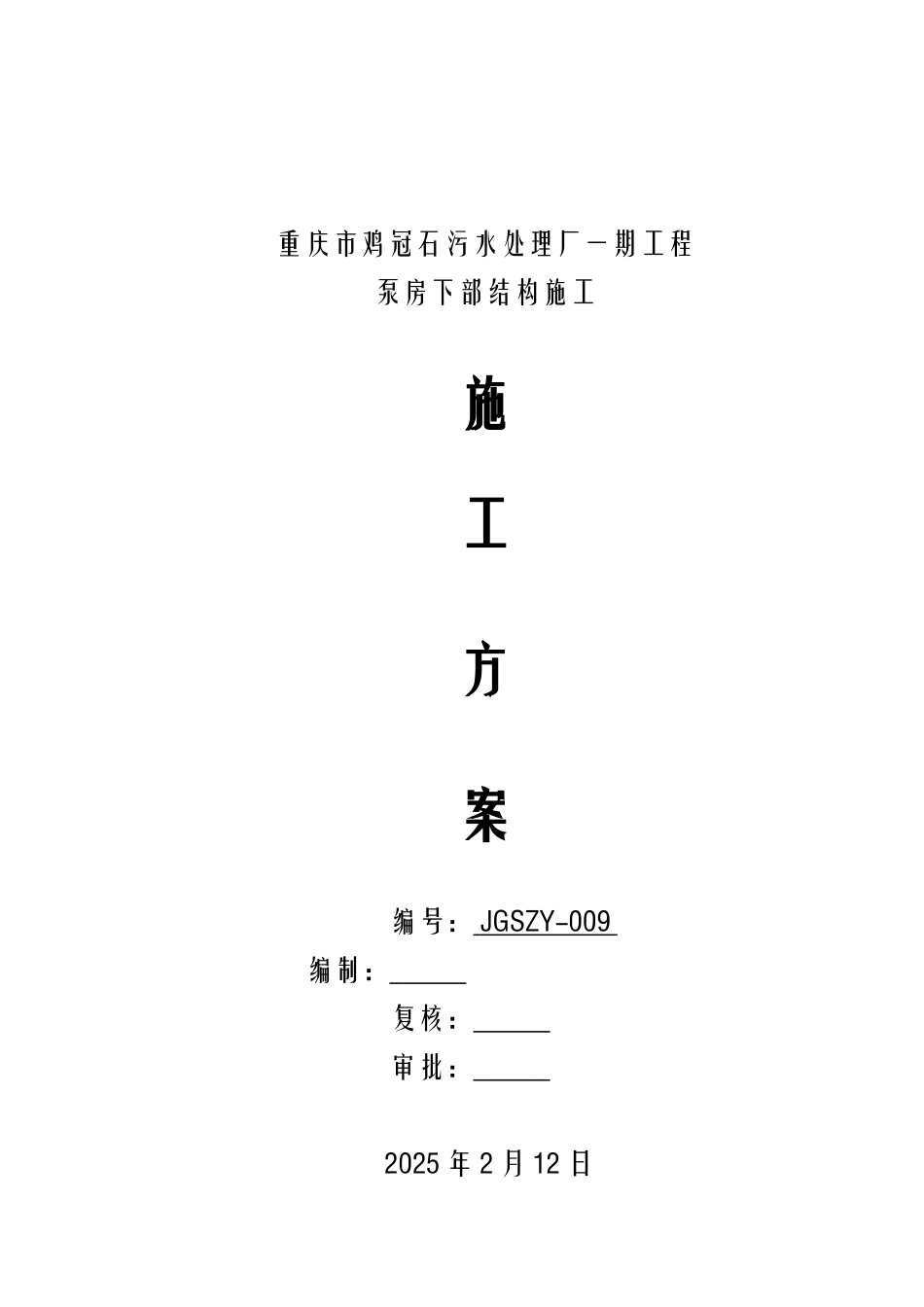

重庆市鸡冠石污水处理厂一期工程泵房下部结构施工施工方案编号： JGSZY-009 编制： 复核： 审批： 2025 年 2 月 12 日中铁四局鸡冠石污水处理厂项目部经理部目 录一、泵房底板下锚杆及底板垫层施工…………………………………………1二、泵房混凝土总体施工顺序…………………………………………………2三、底板钢筋制作安装…………………………………………………………3四、底板混凝土浇注……………………………………………………………3五、主泵房第一节池壁钢筋制作安装…………………………………………5六、主泵房第一节井壁模板安装………………………………………………5七、第一节井壁混凝土…………………………………………………………6八、混凝土养生…………………………………………………………………8九、安全施工措施………………………………………………………………8十、环境保护及卫生……………………………………………………………9附图 1…………………………………………………………………………10附图 2…………………………………………………………………………11附图 3…………………………………………………………………………12附图 4…………………………………………………………………………13附图 5…………………………………………………………………………14附图 6…………………………………………………………………………15泵房下部结构施工方案主泵房井是内径为 φ45m 的圆筒型大型地下结构,圆形井壁厚度 650mm，局部厚度800mm，埋深 27.5m ,粗格栅尺寸 24.40m×16.85m，埋深 24.0 米。泵房井主要构筑物由框架、粗隔栅井、挖孔桩、电梯井、风井、楼梯井、梁、柱、池板组成，结构安全等级为Ⅰ级，对沉降敏感。一、泵房底板下锚杆及底板垫层施工1、砼垫层施工泵房基岩开挖至标高 170.7 米，进行基底控制测量，检查泵房中心及标高，确认无误后，进行垫层施工准备，清理基层，确保基层无杂物，垫层混凝土施工前做好灰饼，一次浇筑 C10 素混凝土垫层 10cm,混凝土浇注过程中，不得将锚杆弯曲，混凝土表面采纳平板振动器捣实压平。一次成形，不留施工缝，且高程误差不得大于 2cm。2、基底抗浮锚杆施工为加强格栅间及进水泵房池体抗浮能力，其中主泵房基底设 φ25 砂浆锚杆 766 根，单长 2.58m；粗格栅基底设 φ25 砂浆锚杆 174 根，单长 2.28 m，锚杆尾部伸...
