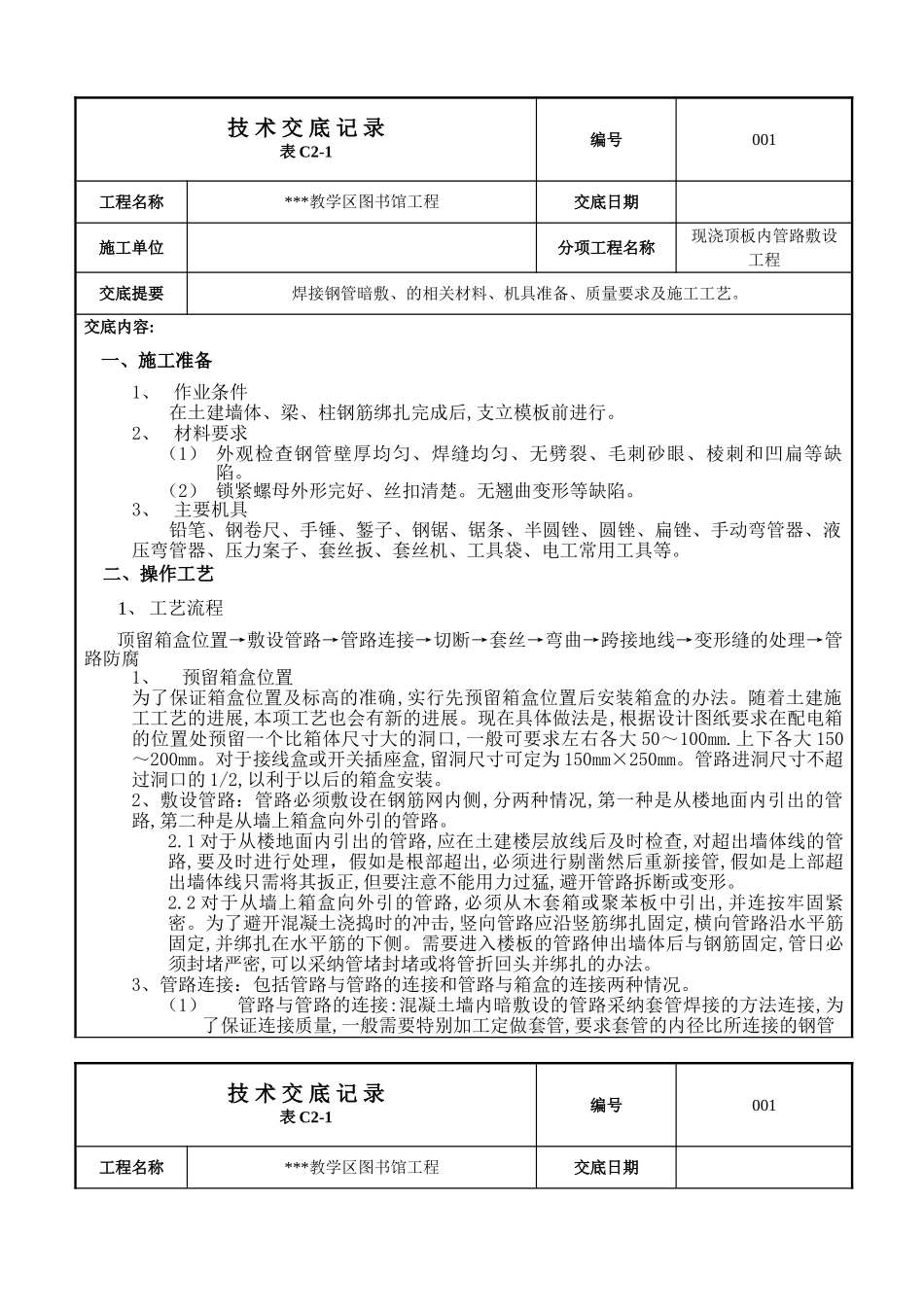

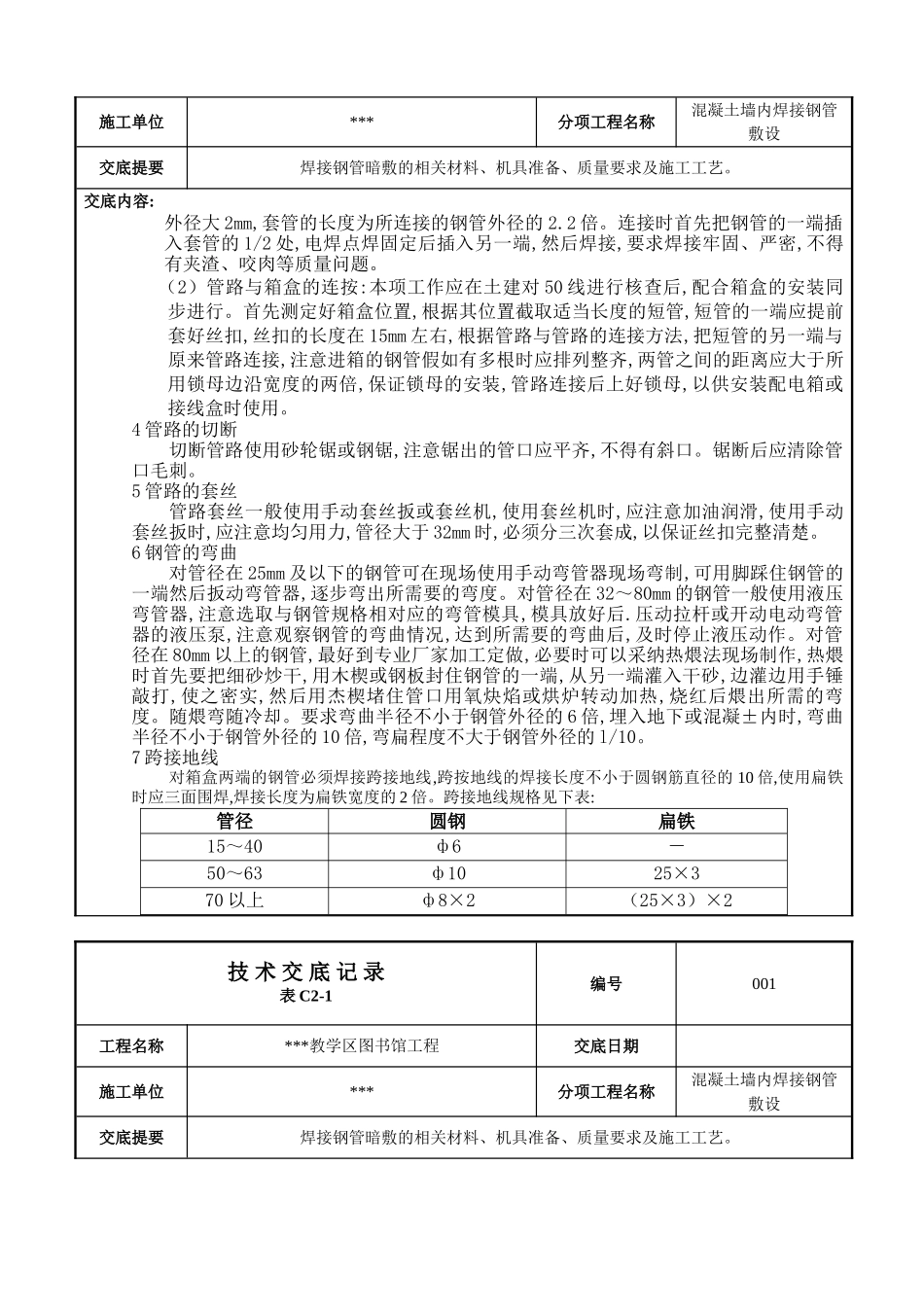

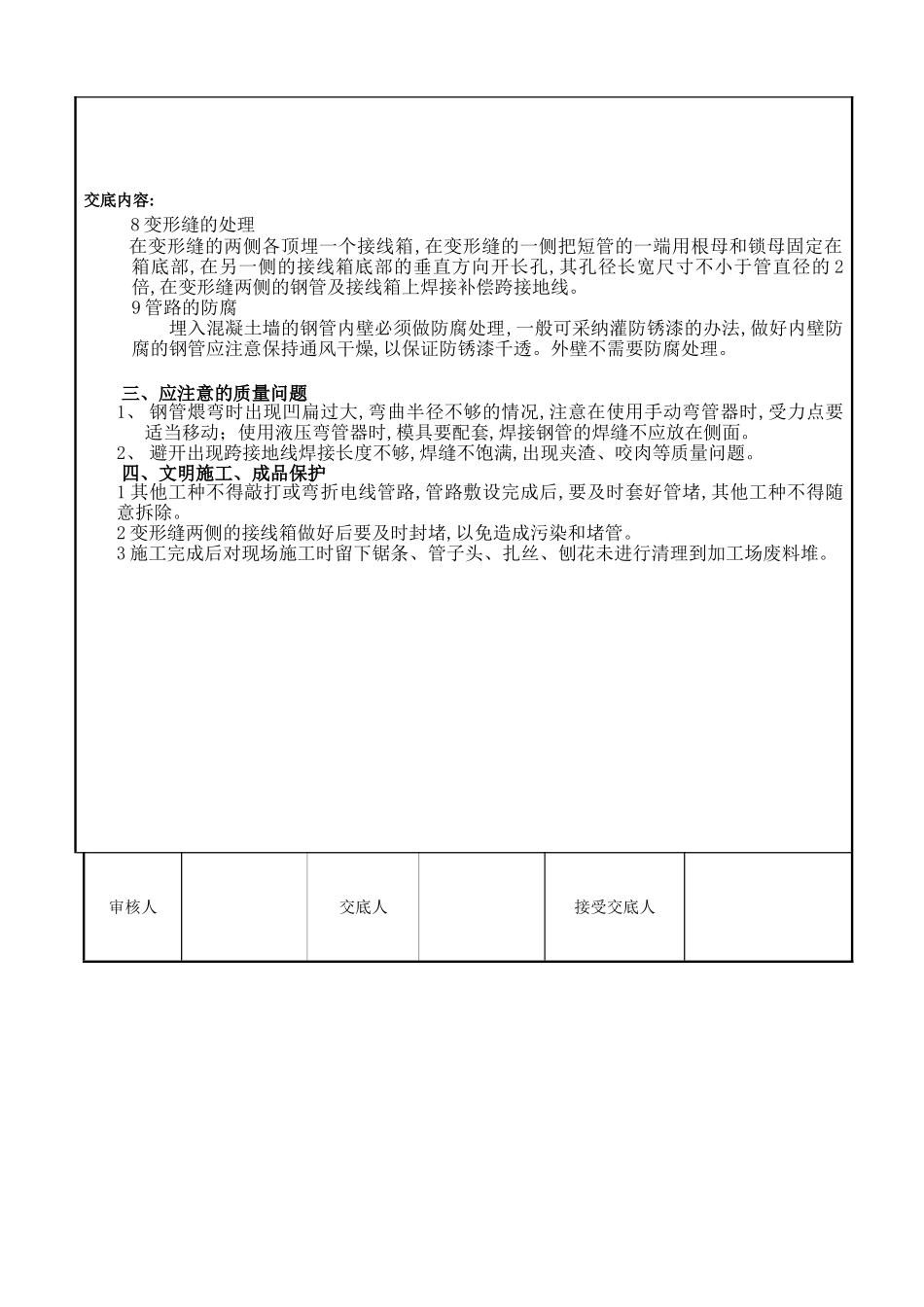

技 术 交 底 记 录表 C2-1编号001工程名称***教学区图书馆工程 交底日期 施工单位分项工程名称现浇顶板内管路敷设工程交底提要焊接钢管暗敷、的相关材料、机具准备、质量要求及施工工艺。交底内容: 一、施工准备1、 作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。2、 材料要求（1） 外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。（2） 锁紧螺母外形完好、丝扣清楚。无翘曲变形等缺陷。3、 主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。 二、操作工艺1、 工艺流程顶留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐1、预留箱盒位置为了保证箱盒位置及标高的准确,实行先预留箱盒位置后安装箱盒的办法。随着土建施工工艺的进展,本项工艺也会有新的进展。现在具体做法是,根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大 50～100mm.上下各大 150～200mm。对于接线盒或开关插座盒,留洞尺寸可定为 150mm×250mm。管路进洞尺寸不超过洞口的 1/2,以利于以后的箱盒安装。2、敷设管路：管路必须敷设在钢筋网内侧,分两种情况,第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。2.1 对于从楼地面内引出的管路,应在土建楼层放线后及时检查,对超出墙体线的管路,要及时进行处理，假如是根部超出,必须进行剔凿然后重新接管,假如是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避开管路拆断或变形。2.2 对于从墙上箱盒向外引的管路,必须从木套箱或聚苯板中引出,并连按牢固紧密。为了避开混凝土浇捣时的冲击,竖向管路应沿竖筋绑扎固定,横向管路沿水平筋固定,并绑扎在水平筋的下侧。需要进入楼板的管路伸出墙体后与钢筋固定,管日必须封堵严密,可以采纳管堵封堵或将管折回头并绑扎的办法。3、管路连接：包括管路与管路的连接和管路与箱盒的连接两种情况。（1）管路与管路的连接:混凝土墙内暗敷设的管路采纳套管焊接的方法连接,为了保证连接质量,一般需要特别加工定做套管,要求套管的内径比所连接的钢管技 术 交 底 记 录表 C2-1编号001工程名称***教学区图书馆工程 交底日期施工单位***分项工程名称混凝土墙内焊接钢管敷设 交底提要焊接钢管暗敷的相关材料、机具准备、质量要求及施工工艺。交底内容:...
