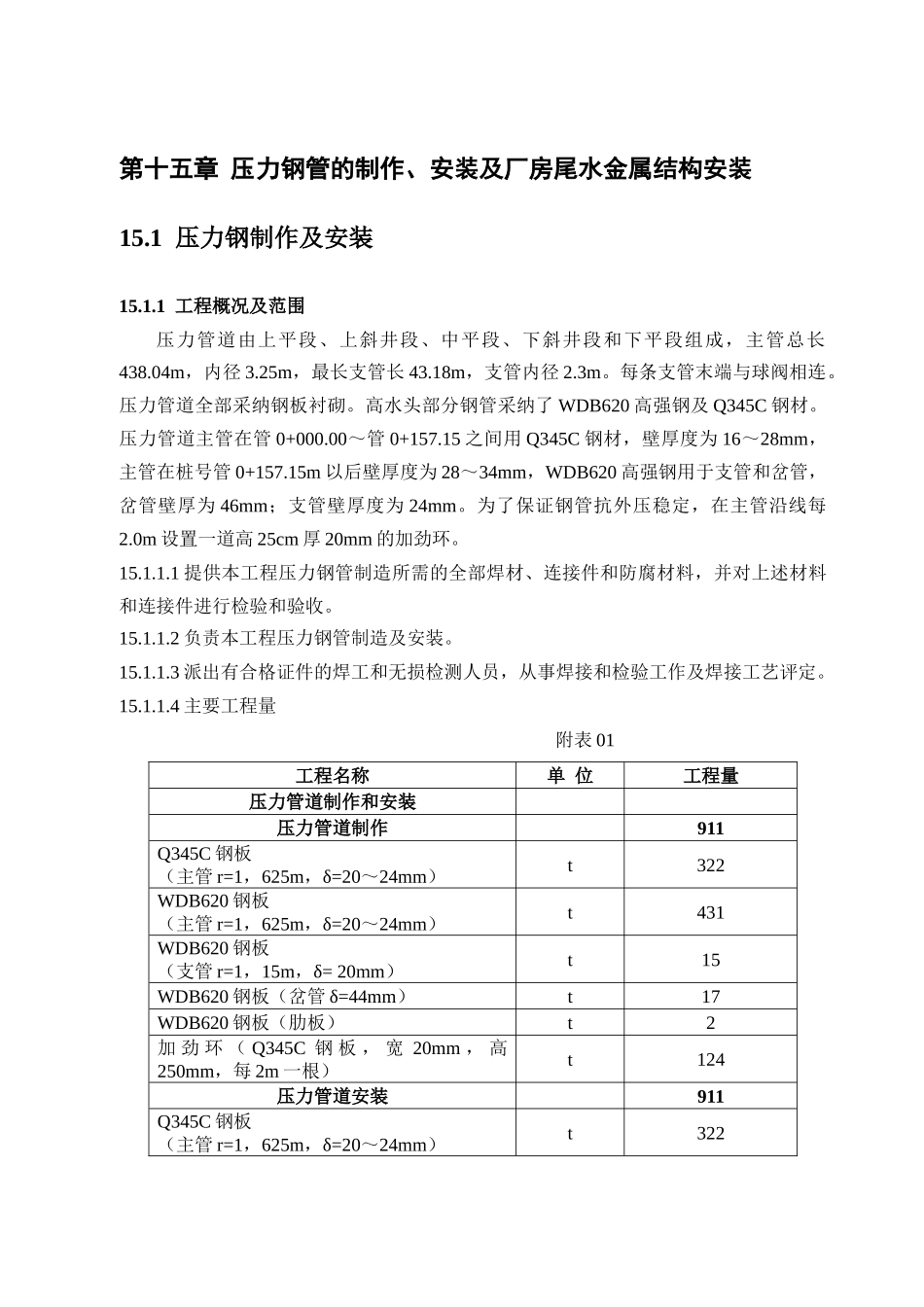

第十五章 压力钢管的制作、安装及厂房尾水金属结构安装15.1 压力钢制作及安装15.1.1 工程概况及范围压力管道由上平段、上斜井段、中平段、下斜井段和下平段组成，主管总长438.04m，内径 3.25m，最长支管长 43.18m，支管内径 2.3m。每条支管末端与球阀相连。压力管道全部采纳钢板衬砌。高水头部分钢管采纳了 WDB620 高强钢及 Q345C 钢材。压力管道主管在管 0+000.00～管 0+157.15 之间用 Q345C 钢材，壁厚度为 16～28mm，主管在桩号管 0+157.15m 以后壁厚度为 28～34mm，WDB620 高强钢用于支管和岔管，岔管壁厚为 46mm；支管壁厚度为 24mm。为了保证钢管抗外压稳定，在主管沿线每2.0m 设置一道高 25cm 厚 20mm 的加劲环。15.1.1.1 提供本工程压力钢管制造所需的全部焊材、连接件和防腐材料，并对上述材料和连接件进行检验和验收。15.1.1.2 负责本工程压力钢管制造及安装。15.1.1.3 派出有合格证件的焊工和无损检测人员，从事焊接和检验工作及焊接工艺评定。15.1.1.4 主要工程量 附表 01工程名称单 位工程量压力管道制作和安装压力管道制作911Q345C 钢板（主管 r=1，625m，δ=20～24mm）t322WDB620 钢板（主管 r=1，625m，δ=20～24mm）t431WDB620 钢板（支管 r=1，15m，δ= 20mm）t15WDB620 钢板（岔管 δ=44mm）t17WDB620 钢板（肋板）t2加 劲 环 （ Q345C 钢 板 ， 宽 20mm ， 高250mm，每 2m 一根）t124压力管道安装911Q345C 钢板（主管 r=1，625m，δ=20～24mm）t322WDB620 钢板（主管 r=1，625m，δ=20～24mm）t431WDB620 钢板（支管 r=1，15m，δ=20mm）t15WDB620 钢板（岔管 δ=44mm）t17WDB620 钢板（肋板）t2加 劲 环 （ Q345C 钢 板 ， 宽 20mm ， 高250mm，每 2m 一根）t12415.1.2 组织机构15.1.2.1 项目部人员组成及安排 我们将按以下组成压力钢管制作及安装工程项目经理部：项目经理 1 人，项目副经理2 人，项目总工程师 1 人。专业工程师 2 人；质检工程师 1 人；专职安全员 1 人；综合管理 1 人；材料供应管理 2 人。铆工 6 人；电焊工 12 人；起重工 4 人；电气 2 人；切割工 2 人；探伤员 2 人；炊事员 2 人；驾驶员 5 人；防腐人员 4 人。共计 50 人。15.1.2.2 进场时间施工人员进场时间根据合同要求及现场施工实际情况具体安排。15.1.3 施工设备为圆满完成该工程，我方将组织充足设备满足施工需求.15....
