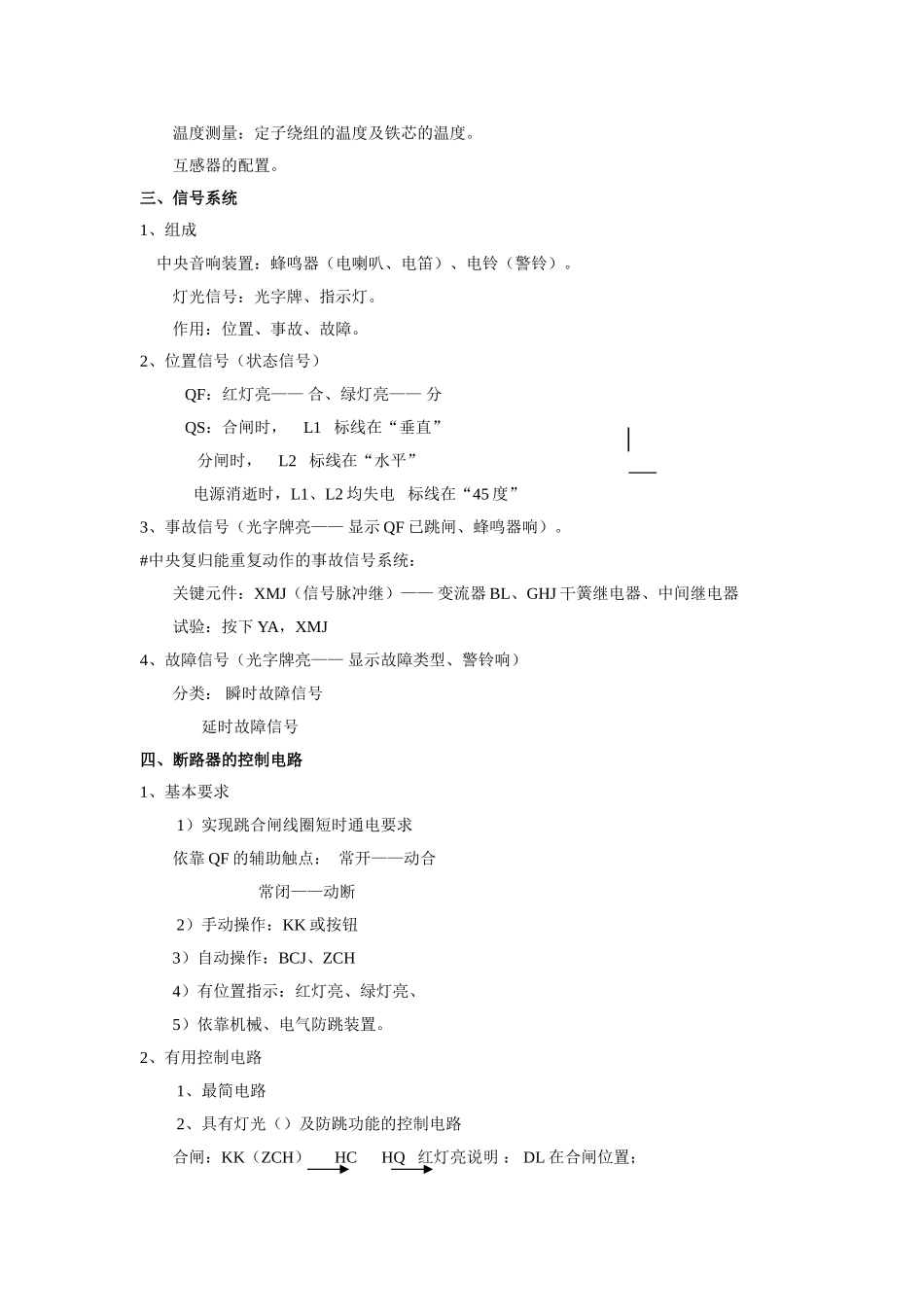

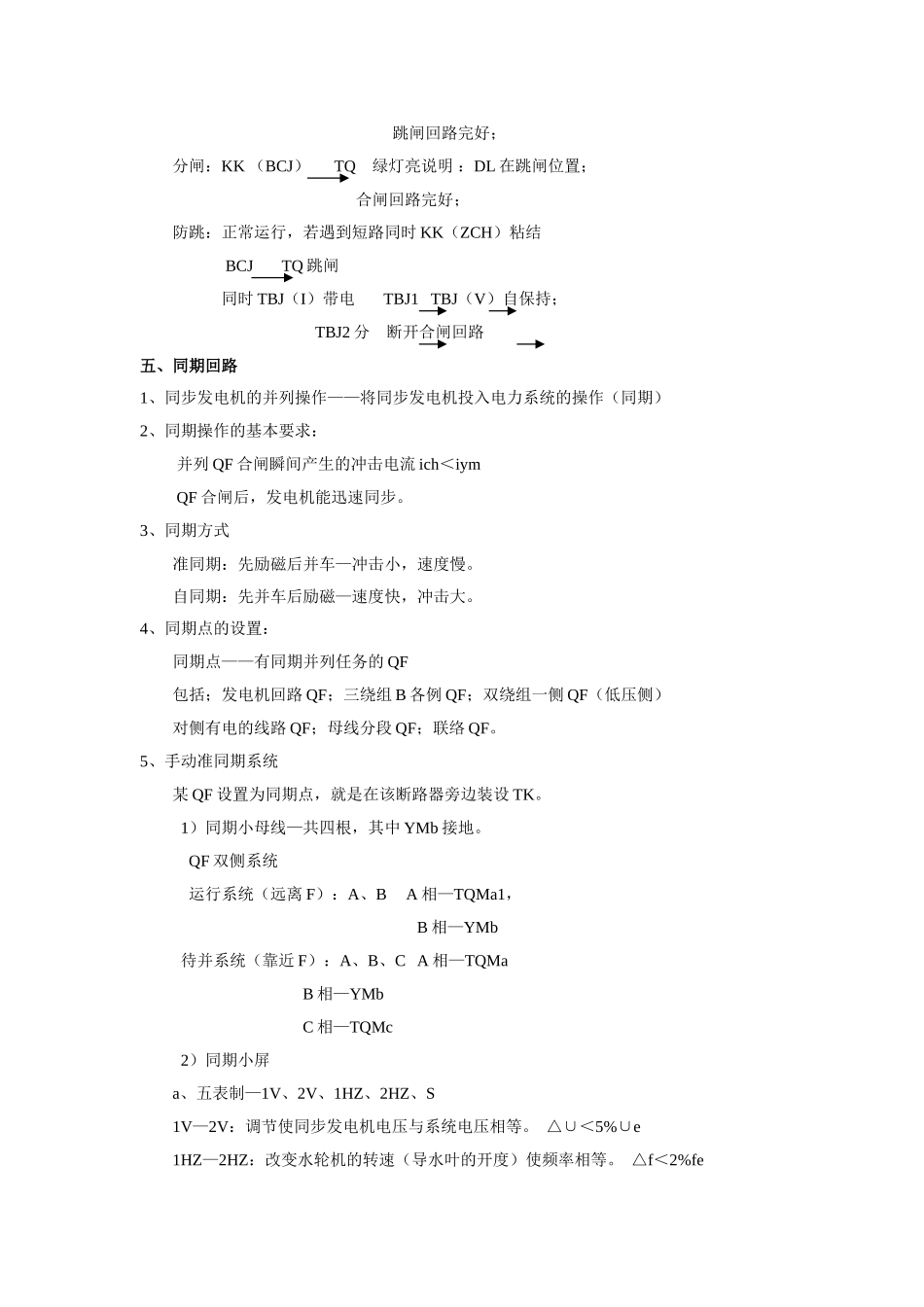

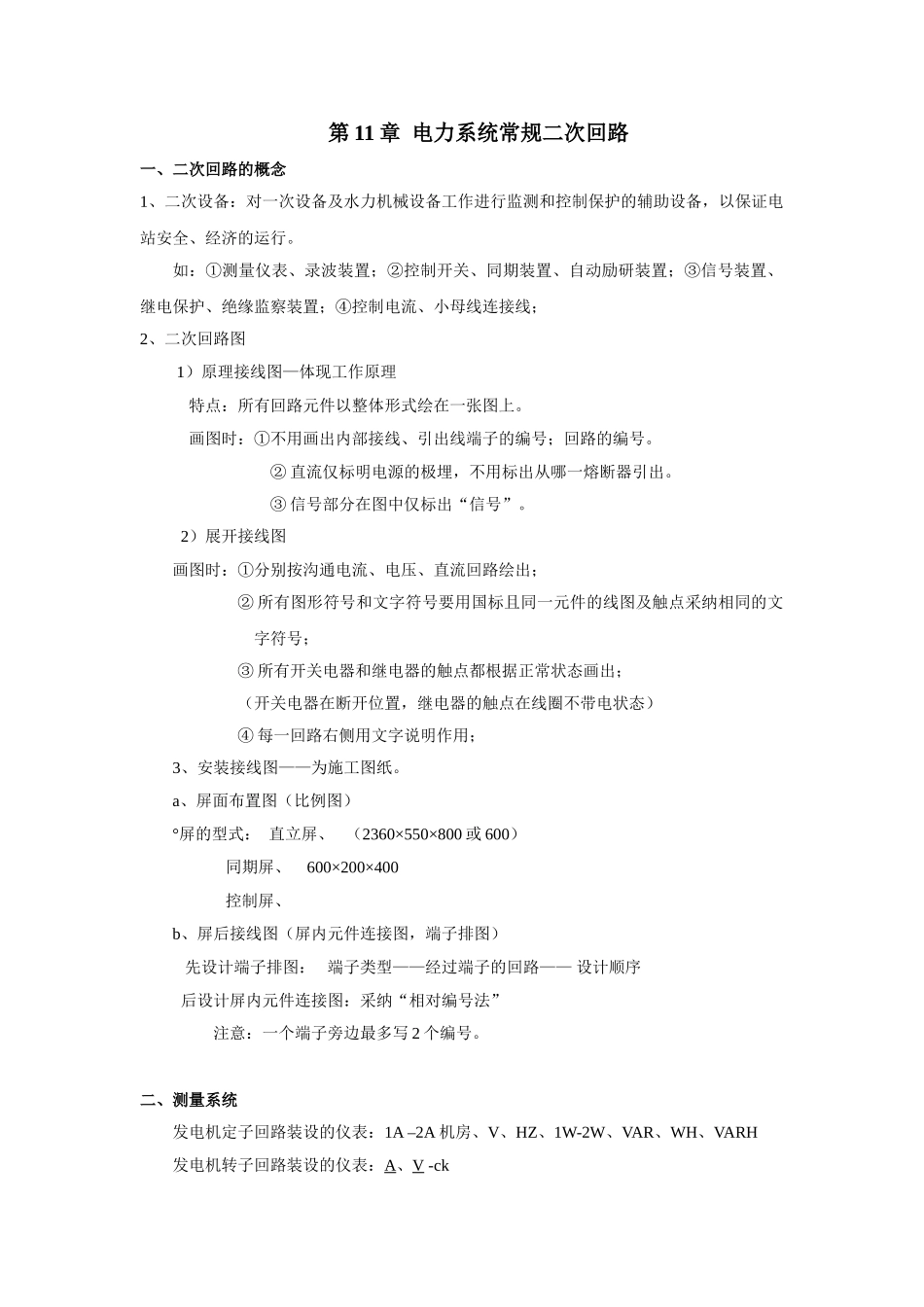

第 11 章 电力系统常规二次回路一、二次回路的概念1、二次设备：对一次设备及水力机械设备工作进行监测和控制保护的辅助设备，以保证电站安全、经济的运行。如：①测量仪表、录波装置；②控制开关、同期装置、自动励研装置；③信号装置、继电保护、绝缘监察装置；④控制电流、小母线连接线；2、二次回路图 1）原理接线图—体现工作原理 特点：所有回路元件以整体形式绘在一张图上。 画图时：①不用画出内部接线、引出线端子的编号；回路的编号。② 直流仅标明电源的极埋，不用标出从哪一熔断器引出。③ 信号部分在图中仅标出“信号”。 2）展开接线图画图时：①分别按沟通电流、电压、直流回路绘出；② 所有图形符号和文字符号要用国标且同一元件的线图及触点采纳相同的文字符号；③ 所有开关电器和继电器的触点都根据正常状态画出；（开关电器在断开位置，继电器的触点在线圈不带电状态）④ 每一回路右侧用文字说明作用；3、安装接线图——为施工图纸。a、屏面布置图（比例图）°屏的型式： 直立屏、 （2360×550×800 或 600） 同期屏、 600×200×400 控制屏、b、屏后接线图（屏内元件连接图，端子排图） 先设计端子排图： 端子类型——经过端子的回路—— 设计顺序 后设计屏内元件连接图：采纳“相对编号法” 注意：一个端子旁边最多写 2 个编号。二、测量系统发电机定子回路装设的仪表：1A –2A 机房、V、HZ、1W-2W、VAR、WH、VARH发电机转子回路装设的仪表：A、V -ck温度测量：定子绕组的温度及铁芯的温度。互感器的配置。三、信号系统1、组成 中央音响装置：蜂鸣器（电喇叭、电笛）、电铃（警铃）。灯光信号：光字牌、指示灯。作用：位置、事故、故障。2、位置信号（状态信号） QF：红灯亮—— 合、绿灯亮—— 分 QS：合闸时， L1 标线在“垂直” 分闸时， L2 标线在“水平” 电源消逝时，L1、L2 均失电 标线在“45 度”3、事故信号（光字牌亮—— 显示 QF 已跳闸、蜂鸣器响）。#中央复归能重复动作的事故信号系统：关键元件：XMJ（信号脉冲继）—— 变流器 BL、GHJ 干簧继电器、中间继电器试验：按下 YA，XMJ 4、故障信号（光字牌亮—— 显示故障类型、警铃响）分类： 瞬时故障信号 延时故障信号四、断路器的控制电路1、基本要求 1）实现跳合闸线圈短时通电要求 依靠 QF 的辅助触点： 常开——动合 常闭——动断 2）手动操作：KK 或按钮3）自动操作：BCJ、ZCH4）有位置指示...
