第二节高分子防水卷材检测VIP专享

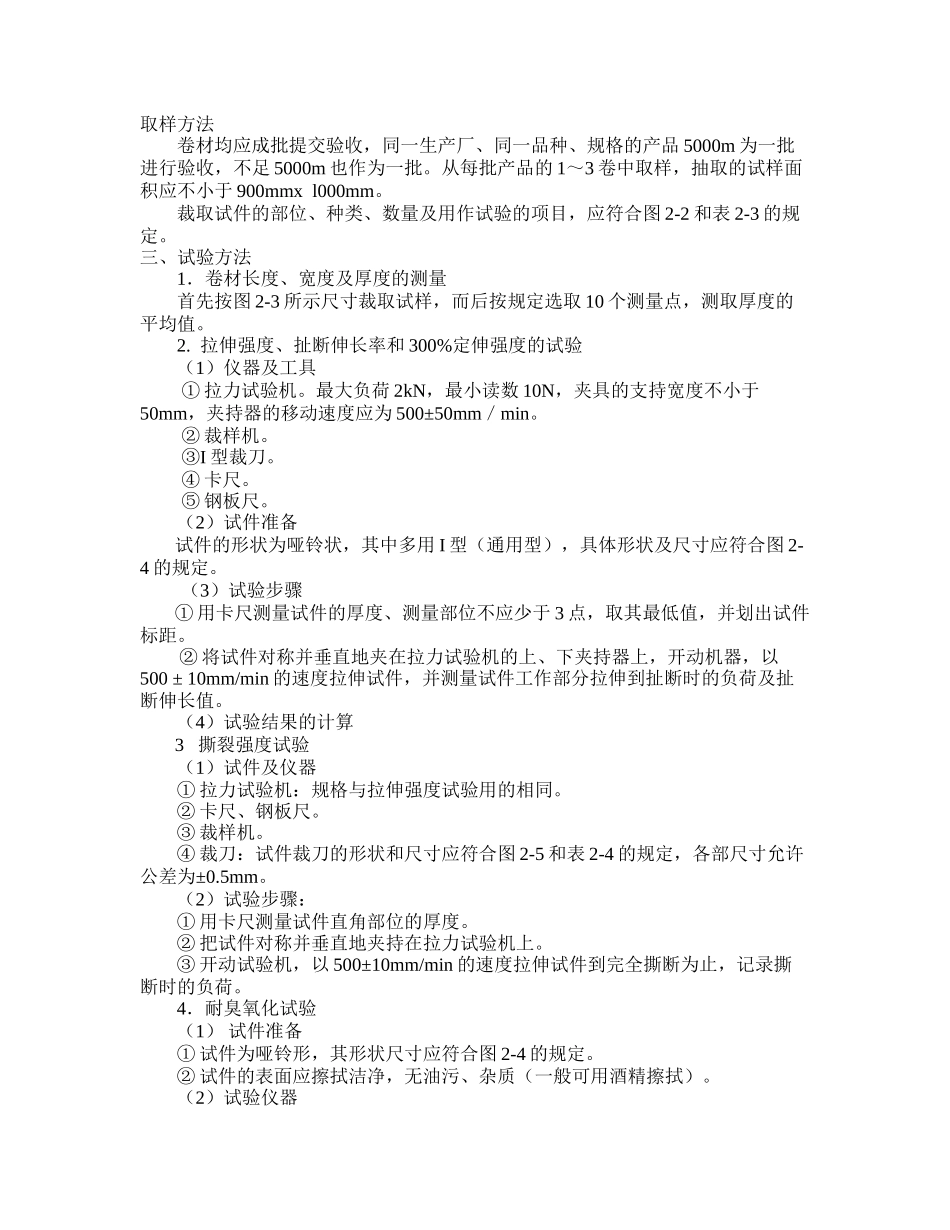

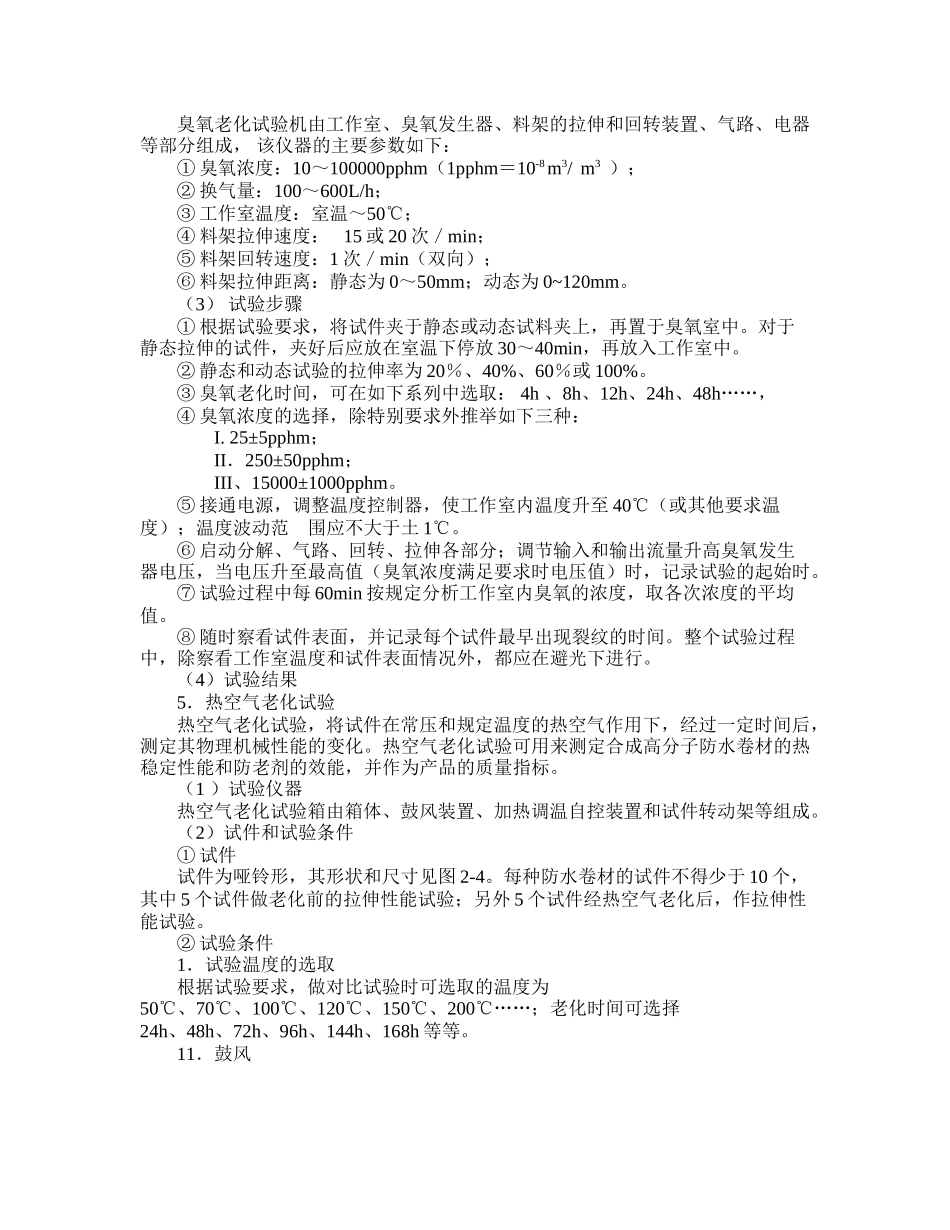

取样方法卷材均应成批提交验收，同一生产厂、同一品种、规格的产品 5000m 为一批进行验收，不足 5000m 也作为一批。从每批产品的 1～3 卷中取样，抽取的试样面积应不小于 900mmx l000mm。裁取试件的部位、种类、数量及用作试验的项目，应符合图 2-2 和表 2-3 的规定。三、试验方法1．卷材长度、宽度及厚度的测量首先按图 2-3 所示尺寸裁取试样，而后按规定选取 10 个测量点，测取厚度的平均值。2. 拉伸强度、扯断伸长率和 300%定伸强度的试验（1）仪器及工具 ① 拉力试验机。最大负荷 2kN，最小读数 10N，夹具的支持宽度不小于50mm，夹持器的移动速度应为 500±50mm／min。 ② 裁样机。 ③I 型裁刀。 ④ 卡尺。 ⑤ 钢板尺。（2）试件准备试件的形状为哑铃状，其中多用 I 型（通用型），具体形状及尺寸应符合图 2-4 的规定。 （3）试验步骤① 用卡尺测量试件的厚度、测量部位不应少于 3 点，取其最低值，并划出试件标距。 ② 将试件对称并垂直地夹在拉力试验机的上、下夹持器上，开动机器，以500 ± 10mm/min 的速度拉伸试件，并测量试件工作部分拉伸到扯断时的负荷及扯断伸长值。（4）试验结果的计算3 撕裂强度试验（1）试件及仪器① 拉力试验机：规格与拉伸强度试验用的相同。② 卡尺、钢板尺。③ 裁样机。④ 裁刀：试件裁刀的形状和尺寸应符合图 2-5 和表 2-4 的规定，各部尺寸允许公差为±0.5mm。（2）试验步骤：① 用卡尺测量试件直角部位的厚度。② 把试件对称并垂直地夹持在拉力试验机上。③ 开动试验机，以 500±10mm/min 的速度拉伸试件到完全撕断为止，记录撕断时的负荷。4．耐臭氧化试验（1） 试件准备① 试件为哑铃形，其形状尺寸应符合图 2-4 的规定。② 试件的表面应擦拭洁净，无油污、杂质（一般可用酒精擦拭）。（2）试验仪器臭氧老化试验机由工作室、臭氧发生器、料架的拉伸和回转装置、气路、电器等部分组成， 该仪器的主要参数如下：① 臭氧浓度：10～100000pphm（1pphm＝10-8 m3/ m3 ）；② 换气量：100～600L/h； ③ 工作室温度：室温～50℃； ④ 料架拉伸速度： 15 或 20 次／min； ⑤ 料架回转速度：1 次／min（双向）；⑥ 料架拉伸距离：静态为 0～50mm；动态为 0~120mm。（3） 试验步骤① 根据试验要求，将试件夹于静态或动态试料夹上，再置于臭氧室中。对于静态拉伸的试件，夹好后应放在室温下停放 30～40min，再放入工作室中。...
