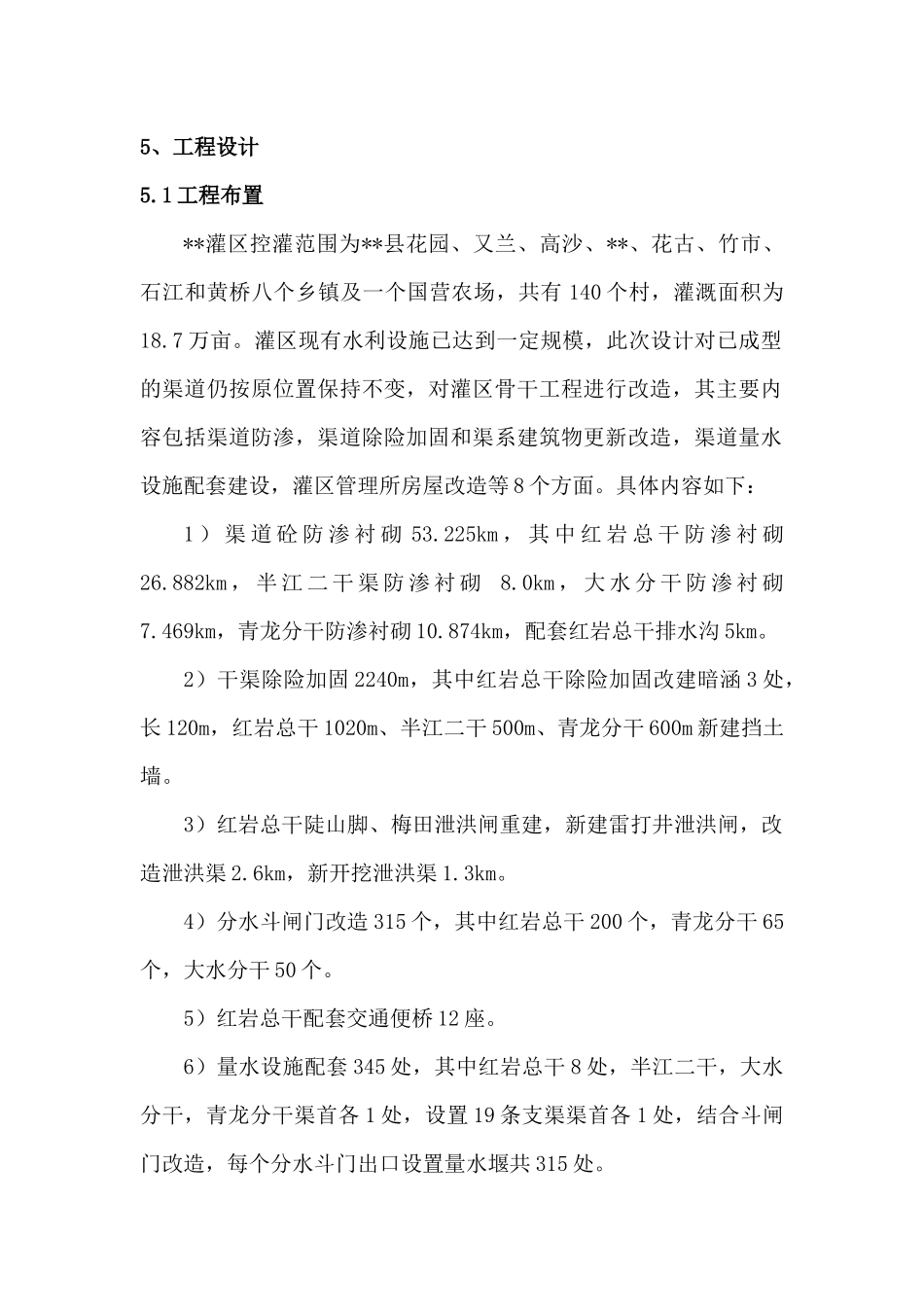

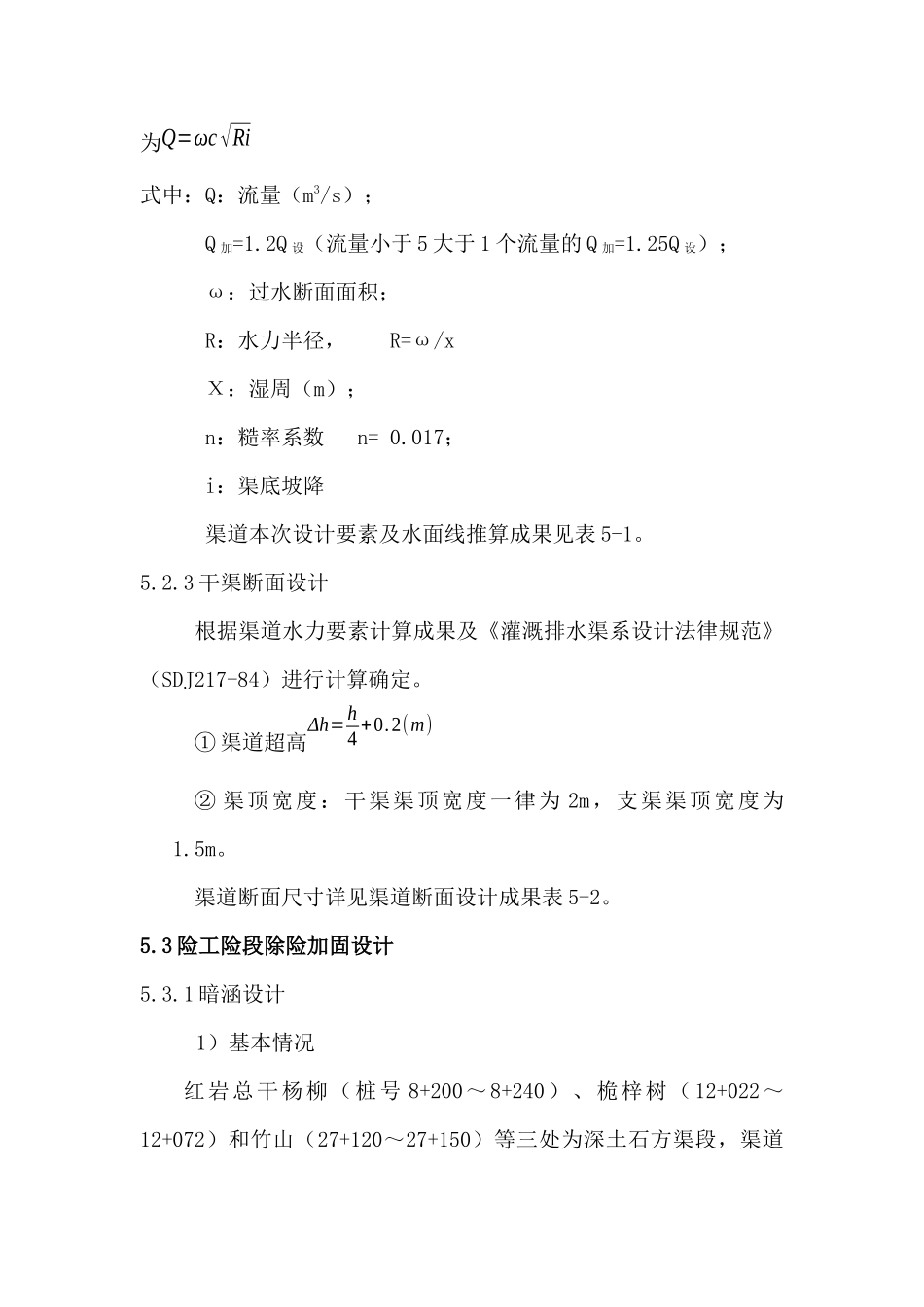

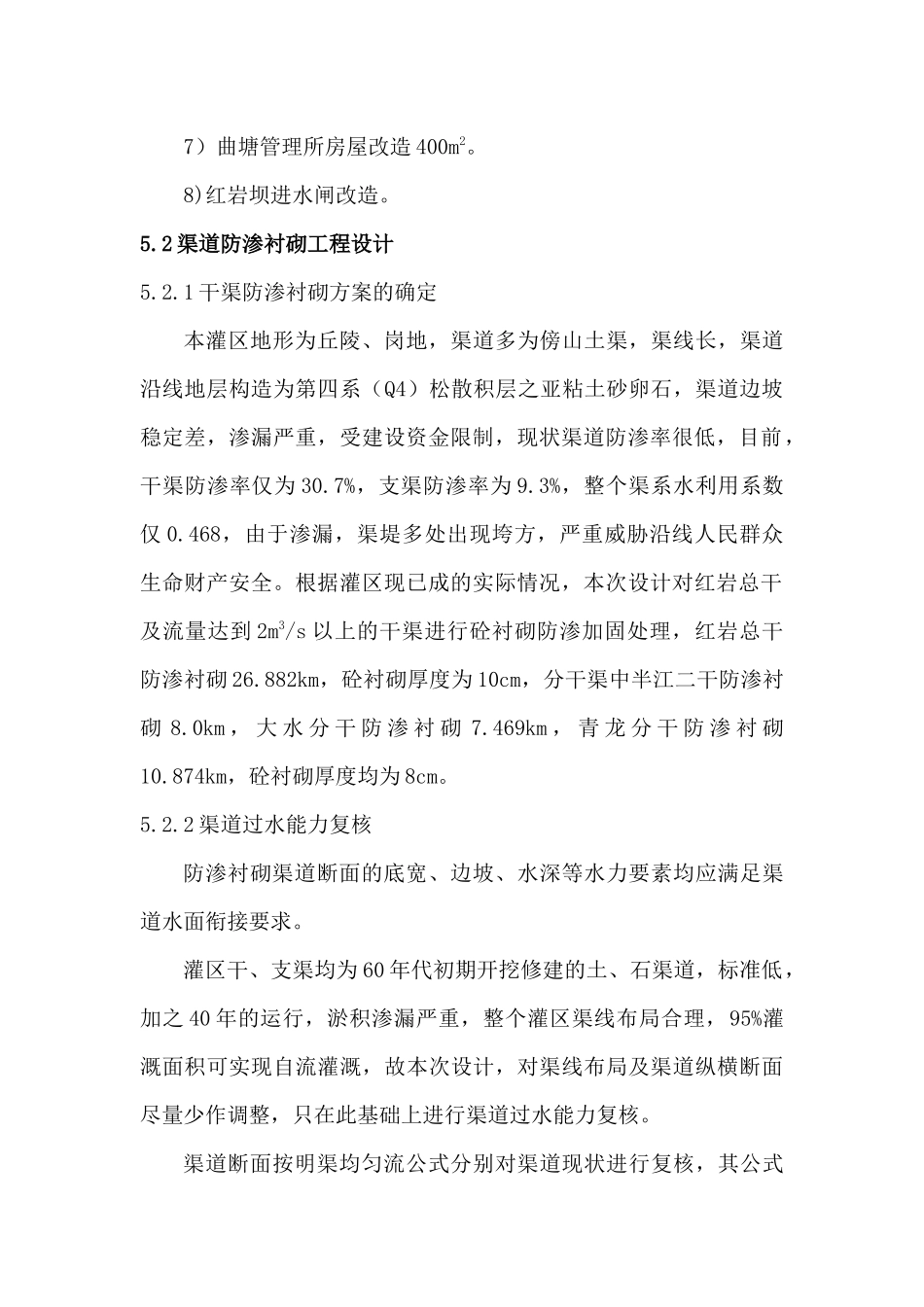

5、工程设计5.1 工程布置**灌区控灌范围为**县花园、又兰、高沙、**、花古、竹市、石江和黄桥八个乡镇及一个国营农场，共有 140 个村，灌溉面积为 18.7 万亩。灌区现有水利设施已达到一定规模，此次设计对已成型的渠道仍按原位置保持不变，对灌区骨干工程进行改造，其主要内容包括渠道防渗，渠道除险加固和渠系建筑物更新改造，渠道量水设施配套建设，灌区管理所房屋改造等 8 个方面。具体内容如下：1 ） 渠 道 砼 防 渗 衬 砌 53.225km ， 其 中 红 岩 总 干 防 渗 衬 砌26.882km ， 半 江 二 干 渠 防 渗 衬 砌 8.0km ， 大 水 分 干 防 渗 衬 砌7.469km，青龙分干防渗衬砌 10.874km，配套红岩总干排水沟 5km。2）干渠除险加固 2240m，其中红岩总干除险加固改建暗涵 3 处，长 120m，红岩总干 1020m、半江二干 500m、青龙分干 600m 新建挡土墙。3）红岩总干陡山脚、梅田泄洪闸重建，新建雷打井泄洪闸，改造泄洪渠 2.6km，新开挖泄洪渠 1.3km。4）分水斗闸门改造 315 个，其中红岩总干 200 个，青龙分干 65个，大水分干 50 个。5）红岩总干配套交通便桥 12 座。6）量水设施配套 345 处，其中红岩总干 8 处，半江二干，大水分干，青龙分干渠首各 1 处，设置 19 条支渠渠首各 1 处，结合斗闸门改造，每个分水斗门出口设置量水堰共 315 处。7）曲塘管理所房屋改造 400m2。8)红岩坝进水闸改造。5.2 渠道防渗衬砌工程设计5.2.1 干渠防渗衬砌方案的确定本灌区地形为丘陵、岗地，渠道多为傍山土渠，渠线长，渠道沿线地层构造为第四系（Q4）松散积层之亚粘土砂卵石，渠道边坡稳定差，渗漏严重，受建设资金限制，现状渠道防渗率很低，目前，干渠防渗率仅为 30.7%，支渠防渗率为 9.3%，整个渠系水利用系数仅 0.468，由于渗漏，渠堤多处出现垮方，严重威胁沿线人民群众生命财产安全。根据灌区现已成的实际情况，本次设计对红岩总干及流量达到 2m3/s 以上的干渠进行砼衬砌防渗加固处理，红岩总干防渗衬砌 26.882km，砼衬砌厚度为 10cm，分干渠中半江二干防渗衬砌 8.0km ， 大 水 分 干 防 渗 衬 砌 7.469km ， 青 龙 分 干 防 渗 衬 砌10.874km，砼衬砌厚度均为 8cm。 5.2.2 渠道过水能力复核防渗衬砌渠道断面的底宽、边坡、水深等水力要素均应满足渠道水面衔接要求。灌区干、支渠均为 60 年代初期开挖修建的土、石渠道，标准低，加之 4...
