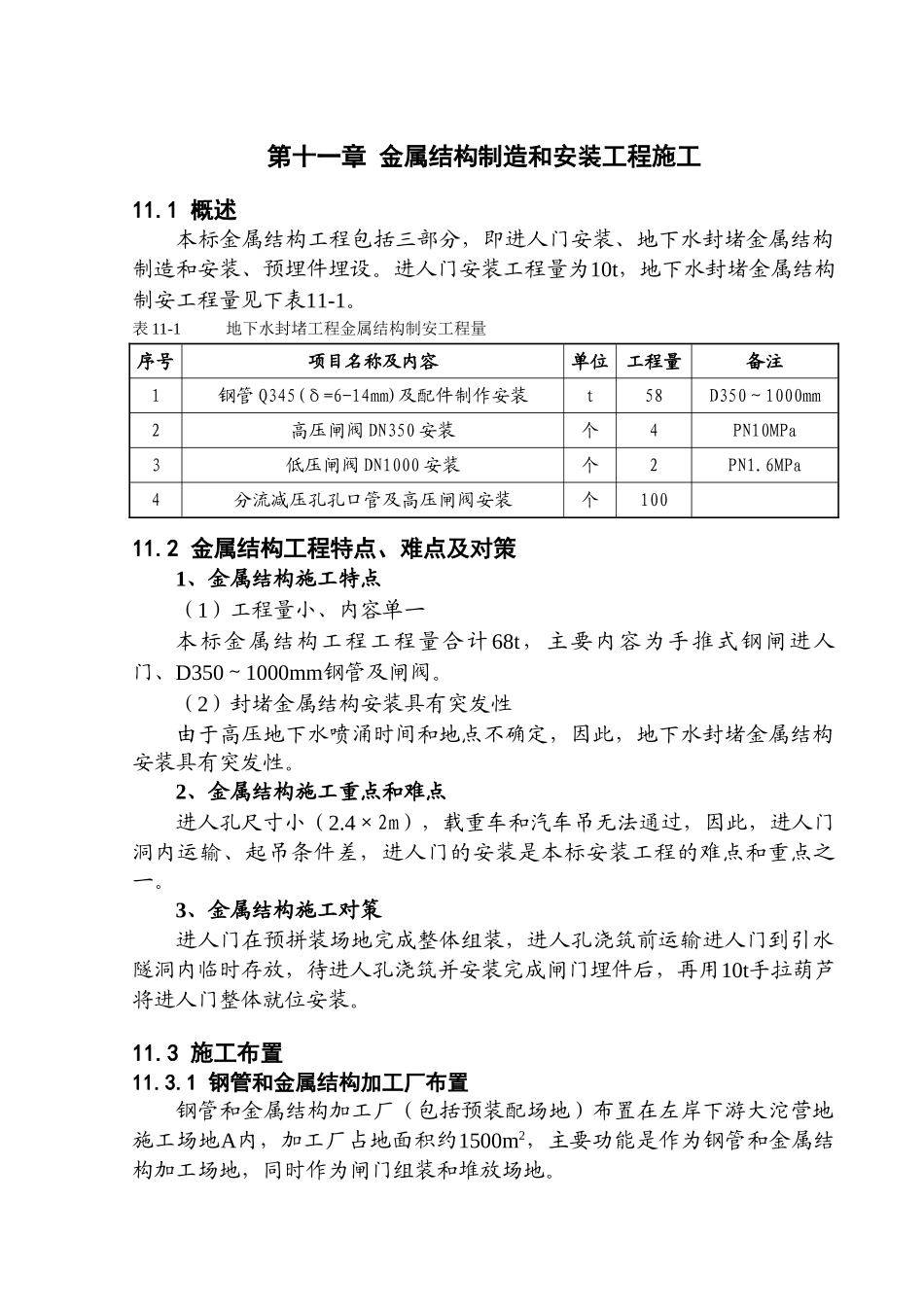

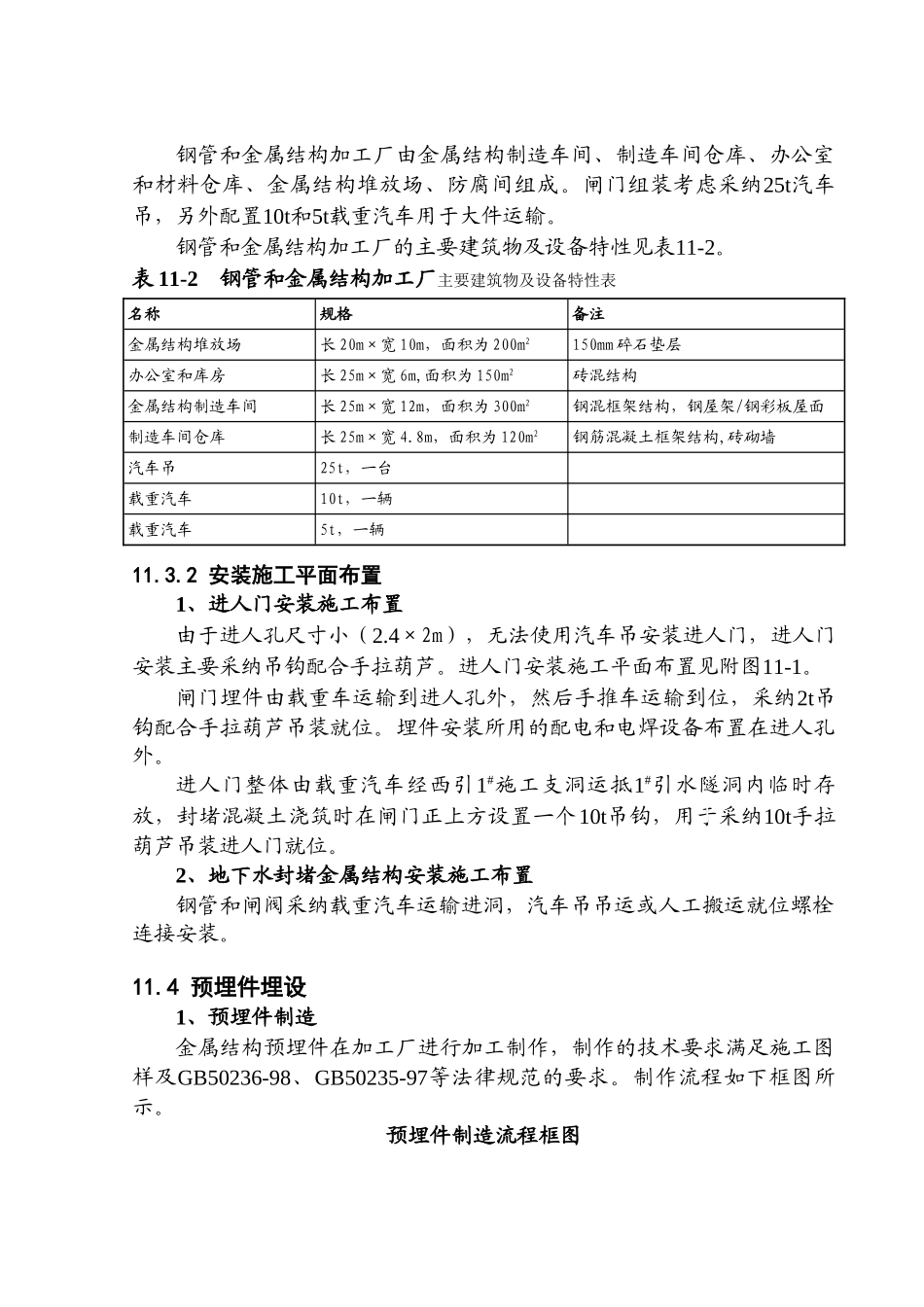

第十一章 金属结构制造和安装工程施工11.1 概述本标金属结构工程包括三部分，即进人门安装、地下水封堵金属结构制造和安装、预埋件埋设。进人门安装工程量为10t，地下水封堵金属结构制安工程量见下表11-1。表 11-1 地下水封堵工程金属结构制安工程量序号项目名称及内容单位工程量备注1钢管 Q345(δ=6-14mm)及配件制作安装t58D350～1000mm2高压闸阀 DN350 安装个4PN10MPa3低压闸阀 DN1000 安装个2PN1.6MPa4分流减压孔孔口管及高压闸阀安装个10011.2 金属结构工程特点、难点及对策1、金属结构施工特点（1）工程量小、内容单一本标金属结构工程工程量合计 68t，主要内容为手推式钢闸进人门、D350～1000mm钢管及闸阀。（2）封堵金属结构安装具有突发性由于高压地下水喷涌时间和地点不确定，因此，地下水封堵金属结构安装具有突发性。2、金属结构施工重点和难点进人孔尺寸小（2.4×2m），载重车和汽车吊无法通过，因此，进人门洞内运输、起吊条件差，进人门的安装是本标安装工程的难点和重点之一。3、金属结构施工对策进人门在预拼装场地完成整体组装，进人孔浇筑前运输进人门到引水隧洞内临时存放，待进人孔浇筑并安装完成闸门埋件后，再用10t手拉葫芦将进人门整体就位安装。11.3 施工布置11.3.1 钢管和金属结构加工厂布置钢管和金属结构加工厂（包括预装配场地）布置在左岸下游大沱营地施工场地A内，加工厂占地面积约1500m2，主要功能是作为钢管和金属结构加工场地，同时作为闸门组装和堆放场地。钢管和金属结构加工厂由金属结构制造车间、制造车间仓库、办公室和材料仓库、金属结构堆放场、防腐间组成。闸门组装考虑采纳25t汽车吊，另外配置10t和5t载重汽车用于大件运输。钢管和金属结构加工厂的主要建筑物及设备特性见表11-2。表 11-2 钢管和金属结构加工厂主要建筑物及设备特性表名称规格备注金属结构堆放场长 20m×宽 10m，面积为 200m2150mm 碎石垫层办公室和库房长 25m×宽 6m,面积为 150m2砖混结构金属结构制造车间长 25m×宽 12m，面积为 300m2钢混框架结构，钢屋架/钢彩板屋面制造车间仓库长 25m×宽 4.8m，面积为 120m2钢筋混凝土框架结构,砖砌墙汽车吊25t，一台载重汽车10t，一辆载重汽车5t，一辆11.3.2 安装施工平面布置1、进人门安装施工布置由于进人孔尺寸小（2.4×2m），无法使用汽车吊安装进人门，进人门安装主要采纳吊钩配合手拉葫芦。进人门安装施工平面布置见附图11-1。闸门埋件由载重车运输到进人孔...
