第十章-支护工程施工

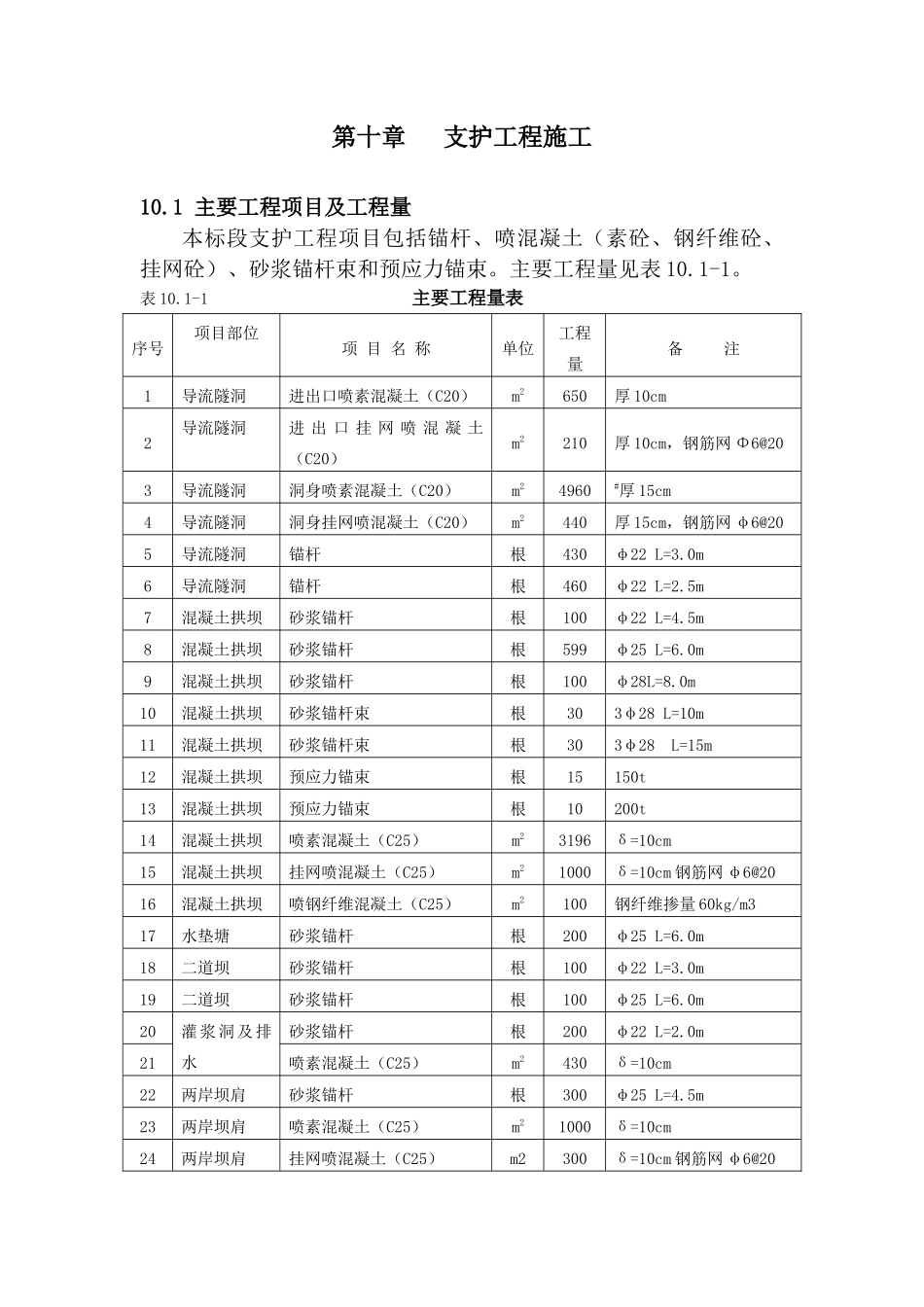

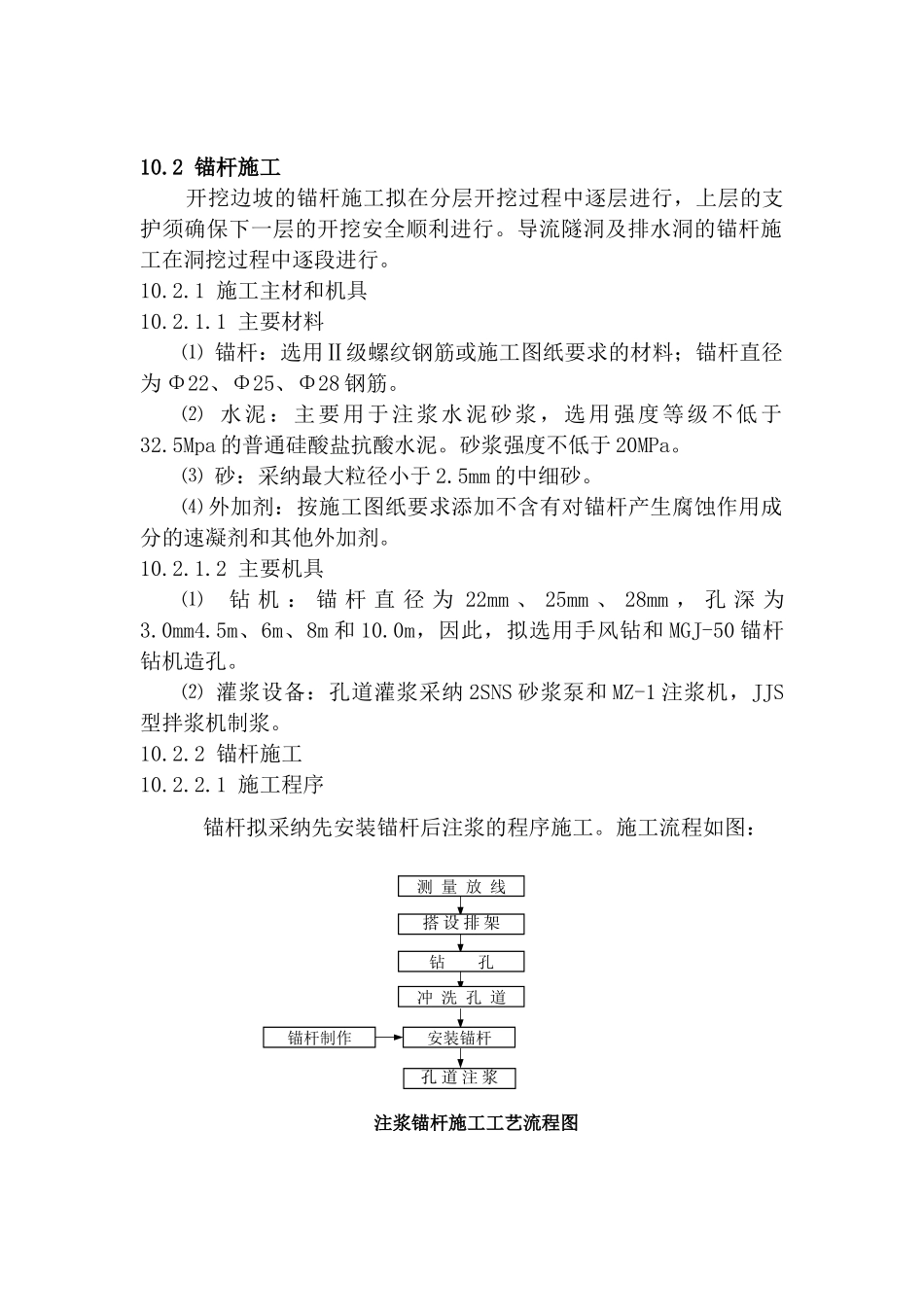

第十章 支护工程施工10.1 主要工程项目及工程量本标段支护工程项目包括锚杆、喷混凝土（素砼、钢纤维砼、挂网砼）、砂浆锚杆束和预应力锚束。主要工程量见表 10.1-1。表 10.1-1 主要工程量表序号项目部位项 目 名 称单位工程量备 注1导流隧洞进出口喷素混凝土（C20）m2650厚 10cm2导流隧洞进 出 口 挂 网 喷 混 凝 土（C20）m2210厚 10cm，钢筋网 Φ6@203导流隧洞洞身喷素混凝土（C20）m24960#厚 15cm4导流隧洞洞身挂网喷混凝土（C20）m2440厚 15cm，钢筋网 φ6@205导流隧洞锚杆根430φ22 L=3.0m6导流隧洞锚杆根460φ22 L=2.5m7混凝土拱坝砂浆锚杆根100φ22 L=4.5m8混凝土拱坝砂浆锚杆根599φ25 L=6.0m9混凝土拱坝砂浆锚杆根100φ28L=8.0m10混凝土拱坝砂浆锚杆束根303φ28 L=10m11混凝土拱坝砂浆锚杆束根303φ28 L=15m12混凝土拱坝预应力锚束根15150t13混凝土拱坝预应力锚束根10200t14混凝土拱坝喷素混凝土（C25）m23196δ=10cm15混凝土拱坝挂网喷混凝土（C25）m21000δ=10cm 钢筋网 φ6@2016混凝土拱坝喷钢纤维混凝土（C25）m2100钢纤维掺量 60kg/m317水垫塘砂浆锚杆根200φ25 L=6.0m18二道坝砂浆锚杆根100φ22 L=3.0m19二道坝砂浆锚杆根100φ25 L=6.0m20灌浆洞及排水砂浆锚杆根200φ22 L=2.0m21喷素混凝土（C25）m2430δ=10cm22两岸坝肩砂浆锚杆根300φ25 L=4.5m23两岸坝肩喷素混凝土（C25）m21000δ=10cm24两岸坝肩挂网喷混凝土（C25）m2300δ=10cm 钢筋网 φ6@2010.2 锚杆施工 开挖边坡的锚杆施工拟在分层开挖过程中逐层进行，上层的支护须确保下一层的开挖安全顺利进行。导流隧洞及排水洞的锚杆施工在洞挖过程中逐段进行。10.2.1 施工主材和机具10.2.1.1 主要材料⑴ 锚杆：选用Ⅱ级螺纹钢筋或施工图纸要求的材料；锚杆直径为 Φ22、Φ25、Φ28 钢筋。⑵ 水泥：主要用于注浆水泥砂浆，选用强度等级不低于32.5Mpa 的普通硅酸盐抗酸水泥。砂浆强度不低于 20MPa。⑶ 砂：采纳最大粒径小于 2.5mm 的中细砂。⑷ 外加剂：按施工图纸要求添加不含有对锚杆产生腐蚀作用成分的速凝剂和其他外加剂。10.2.1.2 主要机具⑴ 钻 机 ： 锚 杆 直 径 为 22mm 、 25mm 、 28mm ， 孔 深 为3.0mm4.5m、6m、8m 和 10.0m，因此，拟选用手风钻和 MGJ-50 锚杆钻机造孔。⑵ 灌浆设备：孔道灌浆采纳 2SNS 砂浆泵和 MZ-1 注浆机，JJS型拌浆机制浆。10.2.2 锚杆施工10.2.2.1 施工程序...
