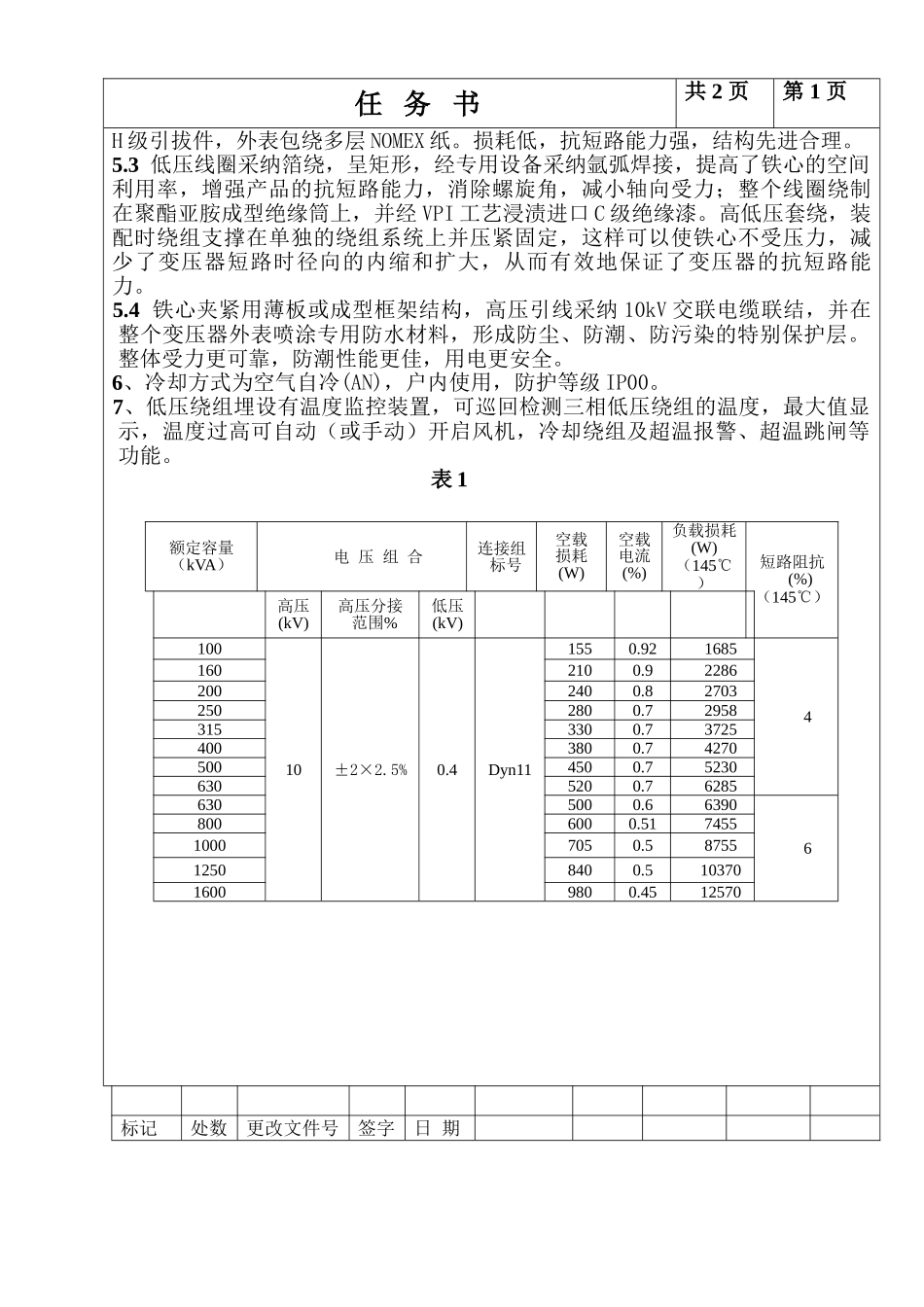

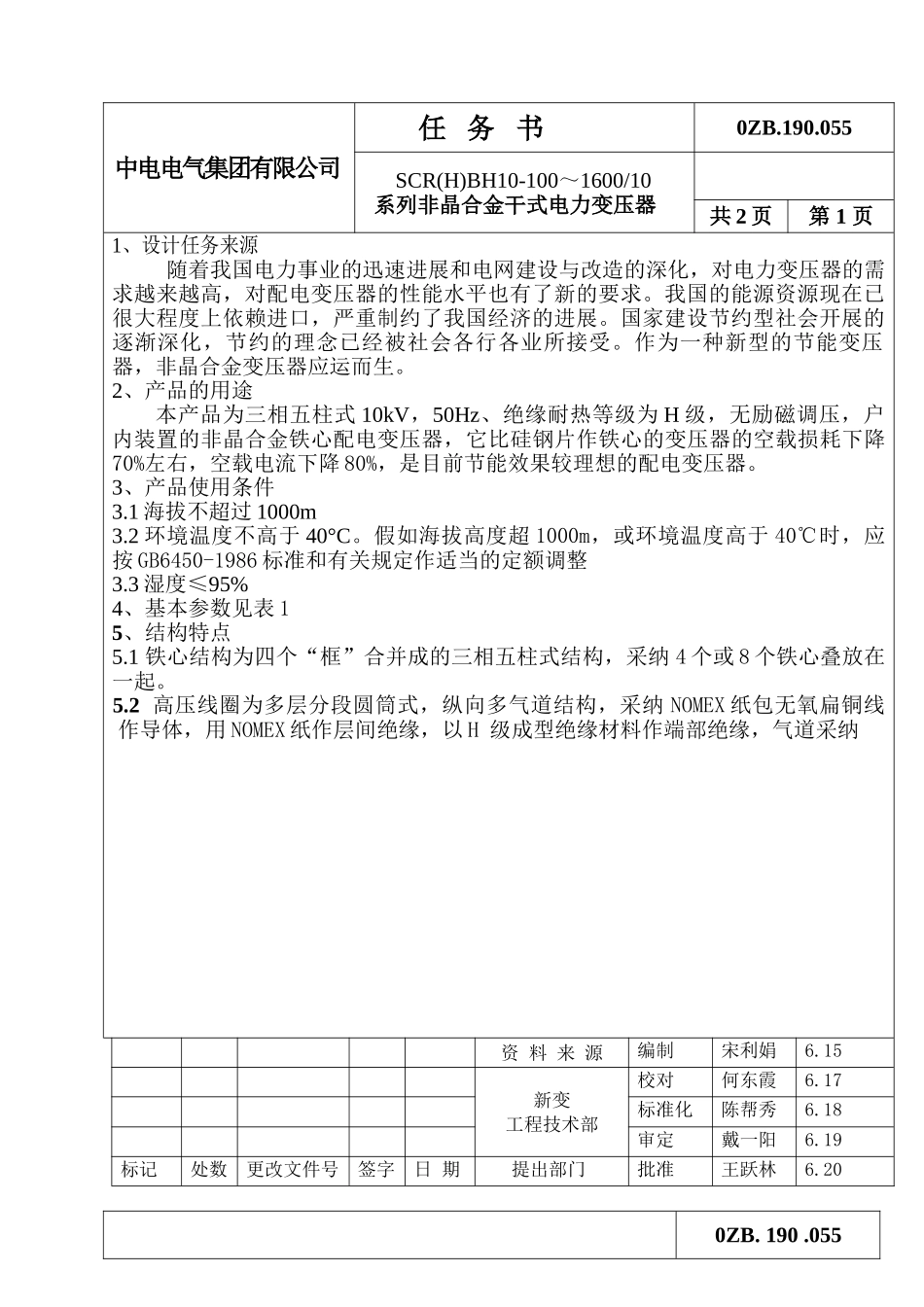

中电电气集团有限公司任 务 书0ZB.190.055SCR(H)BH10-100～1600/10系列非晶合金干式电力变压器 共 2 页第 1 页1、设计任务来源随着我国电力事业的迅速进展和电网建设与改造的深化，对电力变压器的需求越来越高，对配电变压器的性能水平也有了新的要求。我国的能源资源现在已很大程度上依赖进口，严重制约了我国经济的进展。国家建设节约型社会开展的逐渐深化，节约的理念已经被社会各行各业所接受。作为一种新型的节能变压器，非晶合金变压器应运而生。2、产品的用途 本产品为三相五柱式 10kV，50Hz、绝缘耐热等级为 H 级，无励磁调压，户内装置的非晶合金铁心配电变压器，它比硅钢片作铁心的变压器的空载损耗下降70%左右，空载电流下降 80%，是目前节能效果较理想的配电变压器。3、产品使用条件3.1 海拔不超过 1000m3.2 环境温度不高于 40°C。假如海拔高度超 1000m，或环境温度高于 40℃时，应按 GB6450-1986 标准和有关规定作适当的定额调整3.3 湿度≤95%4、基本参数见表 15、结构特点5.1 铁心结构为四个“框”合并成的三相五柱式结构，采纳 4 个或 8 个铁心叠放在一起。5.2 高压线圈为多层分段圆筒式，纵向多气道结构，采纳 NOMEX 纸包无氧扁铜线作导体，用 NOMEX 纸作层间绝缘，以 H 级成型绝缘材料作端部绝缘，气道采纳资 料 来 源编制宋利娟6.15新变工程技术部校对何东霞6.17标准化陈帮秀6.18审定戴一阳6.19标记处数更改文件号签字日 期提出部门批准王跃林6.200ZB. 190 .055任 务 书共 2 页 第 1 页 H 级引拔件，外表包绕多层 NOMEX 纸。损耗低，抗短路能力强，结构先进合理。5.3 低压线圈采纳箔绕，呈矩形，经专用设备采纳氩弧焊接，提高了铁心的空间利用率，增强产品的抗短路能力，消除螺旋角，减小轴向受力；整个线圈绕制在聚酯亚胺成型绝缘筒上，并经 VPI 工艺浸渍进口 C 级绝缘漆。高低压套绕，装配时绕组支撑在单独的绕组系统上并压紧固定，这样可以使铁心不受压力，减少了变压器短路时径向的内缩和扩大，从而有效地保证了变压器的抗短路能力。5.4 铁心夹紧用薄板或成型框架结构，高压引线采纳 10kV 交联电缆联结，并在整个变压器外表喷涂专用防水材料，形成防尘、防潮、防污染的特别保护层。整体受力更可靠，防潮性能更佳，用电更安全。6、冷却方式为空气自冷(AN)，户内使用，防护等级 IP00。7、低压绕组埋设有温度监控装置，可巡回检测三相低压绕组的温度，最大值显示...
