自动跟踪定位射流灭火装置安装说明书

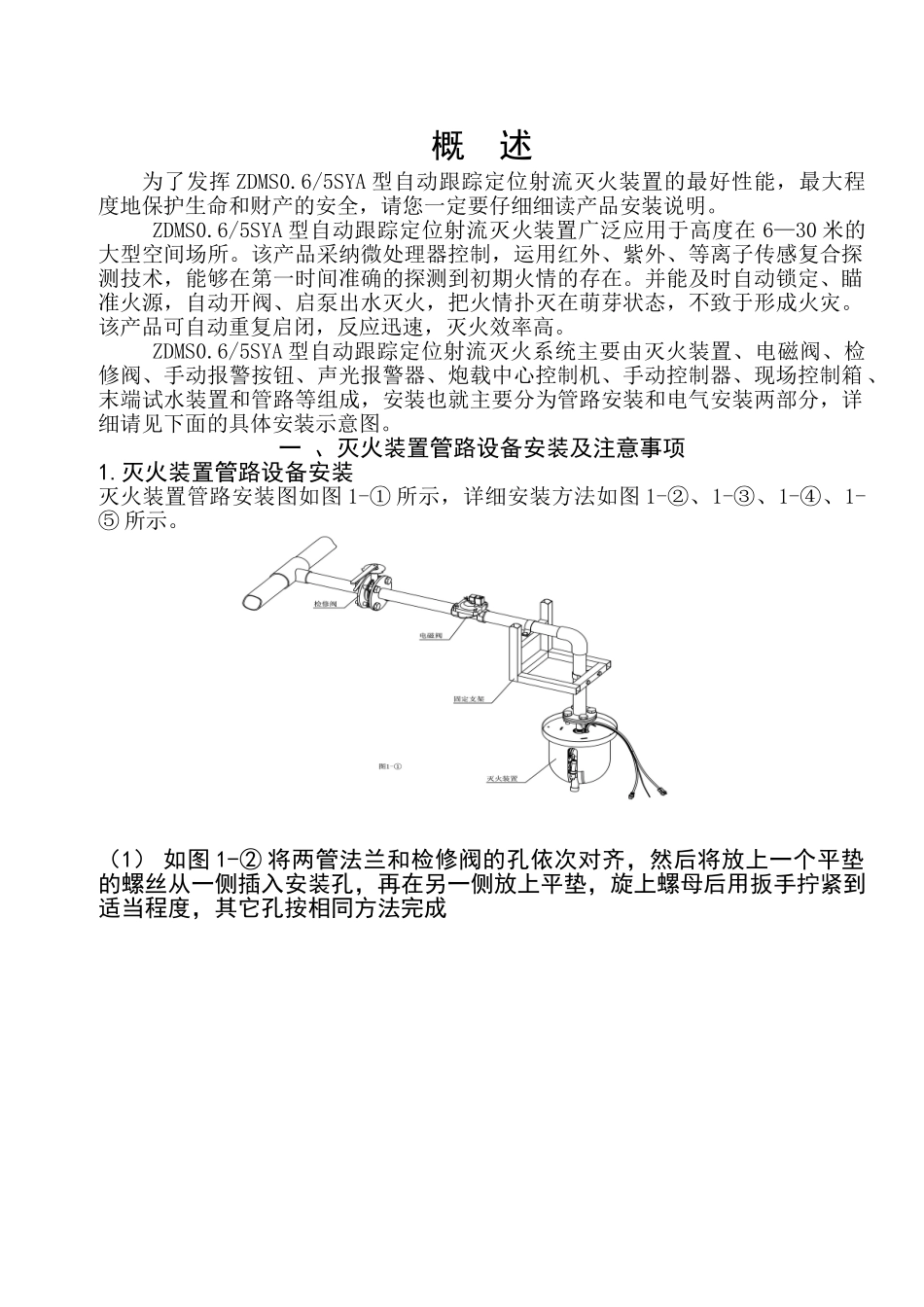

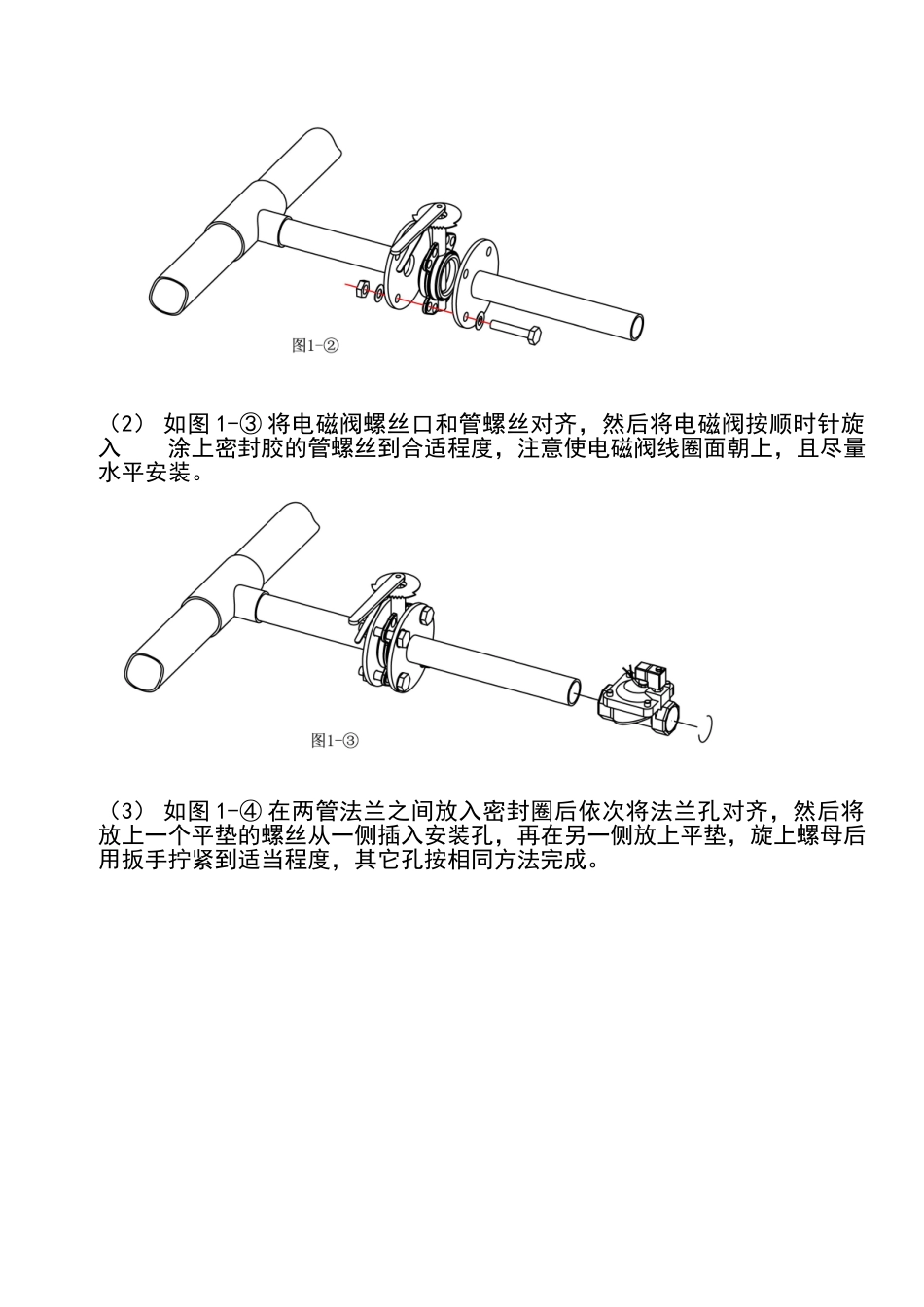

自动跟踪定位射流灭火装置ZDMS0.6/5SYA安装使用说明2025 年 01 月概 述为了发挥 ZDMS0.6/5SYA 型自动跟踪定位射流灭火装置的最好性能，最大程度地保护生命和财产的安全，请您一定要仔细细读产品安装说明。ZDMS0.6/5SYA 型自动跟踪定位射流灭火装置广泛应用于高度在 6—30 米的大型空间场所。该产品采纳微处理器控制，运用红外、紫外、等离子传感复合探测技术，能够在第一时间准确的探测到初期火情的存在。并能及时自动锁定、瞄准火源，自动开阀、启泵出水灭火，把火情扑灭在萌芽状态，不致于形成火灾。该产品可自动重复启闭，反应迅速，灭火效率高。ZDMS0.6/5SYA 型自动跟踪定位射流灭火系统主要由灭火装置、电磁阀、检修阀、手动报警按钮、声光报警器、炮载中心控制机、手动控制器、现场控制箱 、末端试水装置和管路等组成，安装也就主要分为管路安装和电气安装两部分，详细请见下面的具体安装示意图。一 、灭火装置管路设备安装及注意事项1.灭火装置管路设备安装灭火装置管路安装图如图 1-① 所示，详细安装方法如图 1-②、1-③、1-④、1-⑤ 所示。（1） 如图 1-② 将两管法兰和检修阀的孔依次对齐，然后将放上一个平垫的螺丝从一侧插入安装孔，再在另一侧放上平垫，旋上螺母后用扳手拧紧到适当程度，其它孔按相同方法完成（2） 如图 1-③ 将电磁阀螺丝口和管螺丝对齐，然后将电磁阀按顺时针旋入 涂上密封胶的管螺丝到合适程度，注意使电磁阀线圈面朝上，且尽量水平安装。（3） 如图 1-④ 在两管法兰之间放入密封圈后依次将法兰孔对齐，然后将放上一个平垫的螺丝从一侧插入安装孔，再在另一侧放上平垫，旋上螺母后用扳手拧紧到适当程度，其它孔按相同方法完成。（4） 如图 1-⑤ 安装固定支架，值得注意的是因为安装环境不同，固定支架有不同的安装样式，请您根据您的现场情况选择最适合的安装样式。供水管路的安装不尽之处应严格根据管路安装法律规范进行。2. 安装灭火装置注意事项 ⑴ 灭火装置和相关组件应在管道安装完毕并进行冲洗试压后进行安装。安装前应妥善保管，并实行相应的防尘、防潮、防腐措施。 ⑵ 保护范围内不宜有障碍物遮挡灭火装置的探测、定位，灭火装置周围0.5 米范围内不得有任何障碍物，以免影响炮体旋转。 ⑶ 灭火装置自身有一定重量，安装时要考虑安装点管网的承重能力，必要时加固管网支架，见图图 1-⑤。 ⑷ 安装时要轻拉轻放，防止撞击。 ⑸ 灭火装置接口部分管路要竖直向下...
