航道疏浚工程施工组织设计

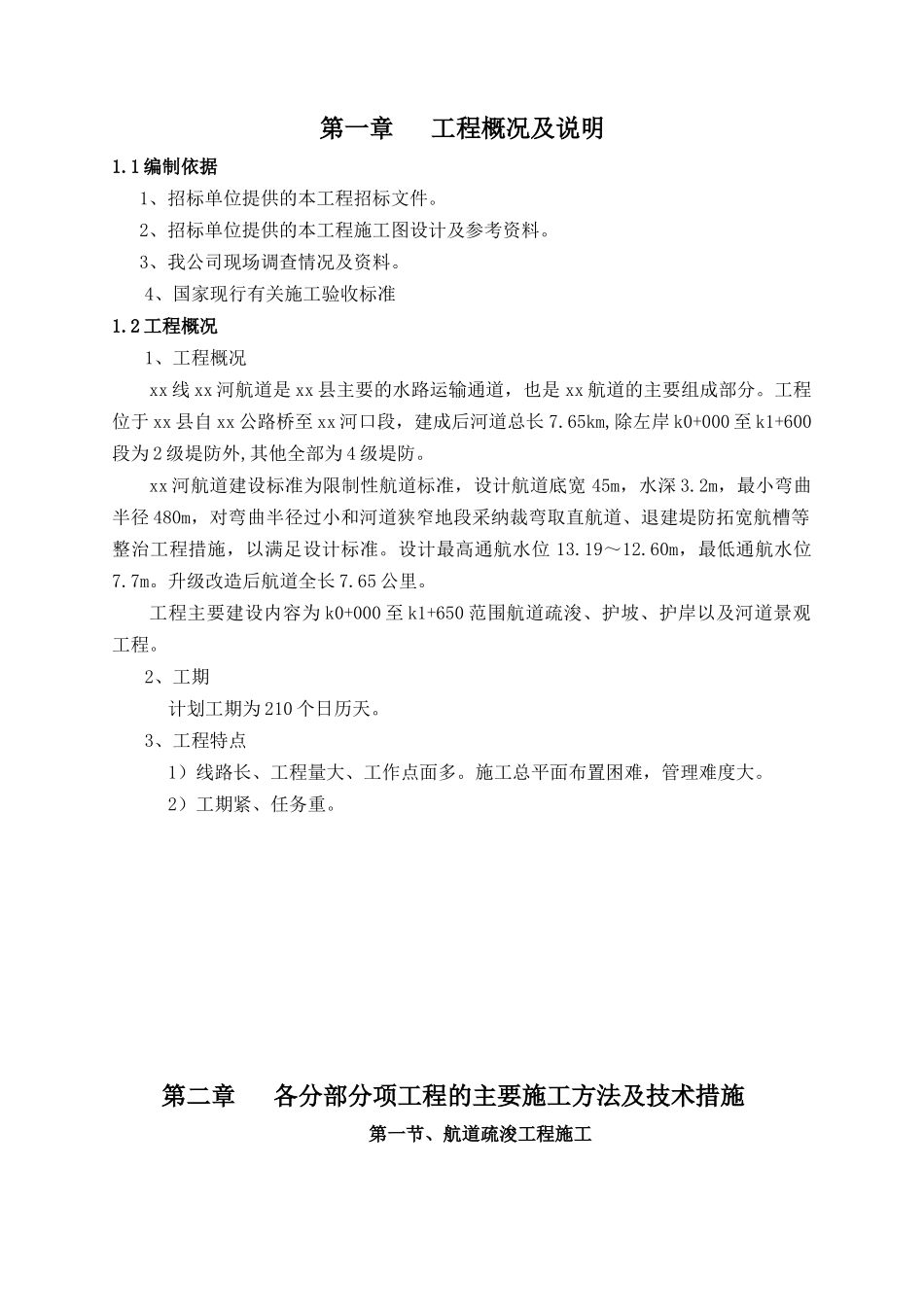

第一章 工程概况及说明1.1 编制依据1、招标单位提供的本工程招标文件。2、招标单位提供的本工程施工图设计及参考资料。3、我公司现场调查情况及资料。4、国家现行有关施工验收标准1.2 工程概况1、工程概况xx 线 xx 河航道是 xx 县主要的水路运输通道，也是 xx 航道的主要组成部分。工程位于 xx 县自 xx 公路桥至 xx 河口段，建成后河道总长 7.65km,除左岸 k0+000 至 k1+600段为 2 级堤防外,其他全部为 4 级堤防。xx 河航道建设标准为限制性航道标准，设计航道底宽 45m，水深 3.2m，最小弯曲半径 480m，对弯曲半径过小和河道狭窄地段采纳裁弯取直航道、退建堤防拓宽航槽等整治工程措施，以满足设计标准。设计最高通航水位 13.19～12.60m，最低通航水位7.7m。升级改造后航道全长 7.65 公里。工程主要建设内容为 k0+000 至 k1+650 范围航道疏浚、护坡、护岸以及河道景观工程。2、工期计划工期为 210 个日历天。3、工程特点 1）线路长、工程量大、工作点面多。施工总平面布置困难，管理难度大。 2）工期紧、任务重。第二章 各分部分项工程的主要施工方法及技术措施第一节、航道疏浚工程施工本工程 0+400～1+600 段航道采纳挖泥船疏浚施工。施工程序： 挖泥船定位 施工测量、放样 锚位生设 开挖吹泥 水上、陆地排泥管架接 1.1 开工前准备工作1.1.1 施工准备（1）签订施工合同后，立即进行施工准备工作，建立项目经理部，组织施工管理人员进场，调遣施工所需的机械设备进场。（2）接受业主单位技术交底，接收好施工测量控制桩，进行加测布控，并进行保护。（3）立即进行图纸会审，编制施工组织设计，施工作业指导书，对各施工队进行交底。1.1.2 施工测量与标志设立（1）根据监理人提供的测量基准点、基准线和水准点及其基本资料和数据，根据国家测绘标准和本工程施工精度要求，测设用于工程施工的控制网。（2）根据自测的控制网，和施工图纸进行实地测量放样，放样测站点的高程精度，不得低于五等水准测量的精度要求。放样点的点位误差不应超过以下值：疏浚开挖边线：水下±1.0m，岸边±0.5m；底高程：不得欠挖；各种管线安装：±0.5m；吹泥机械定位：±1.0m。（3）吹泥船吹泥前在河道设计中心线、开口线、开挖起讫点（由建设单位提供）、弯道顶点设立清楚标志，包括标杆、浮标或灯标等。平直段每隔 50～100m 设一组横向标志，弯道处加密至 50m。（4）施工作业区内必须沿疏浚边线设立便于观测的水...
