落地式脚手架计算

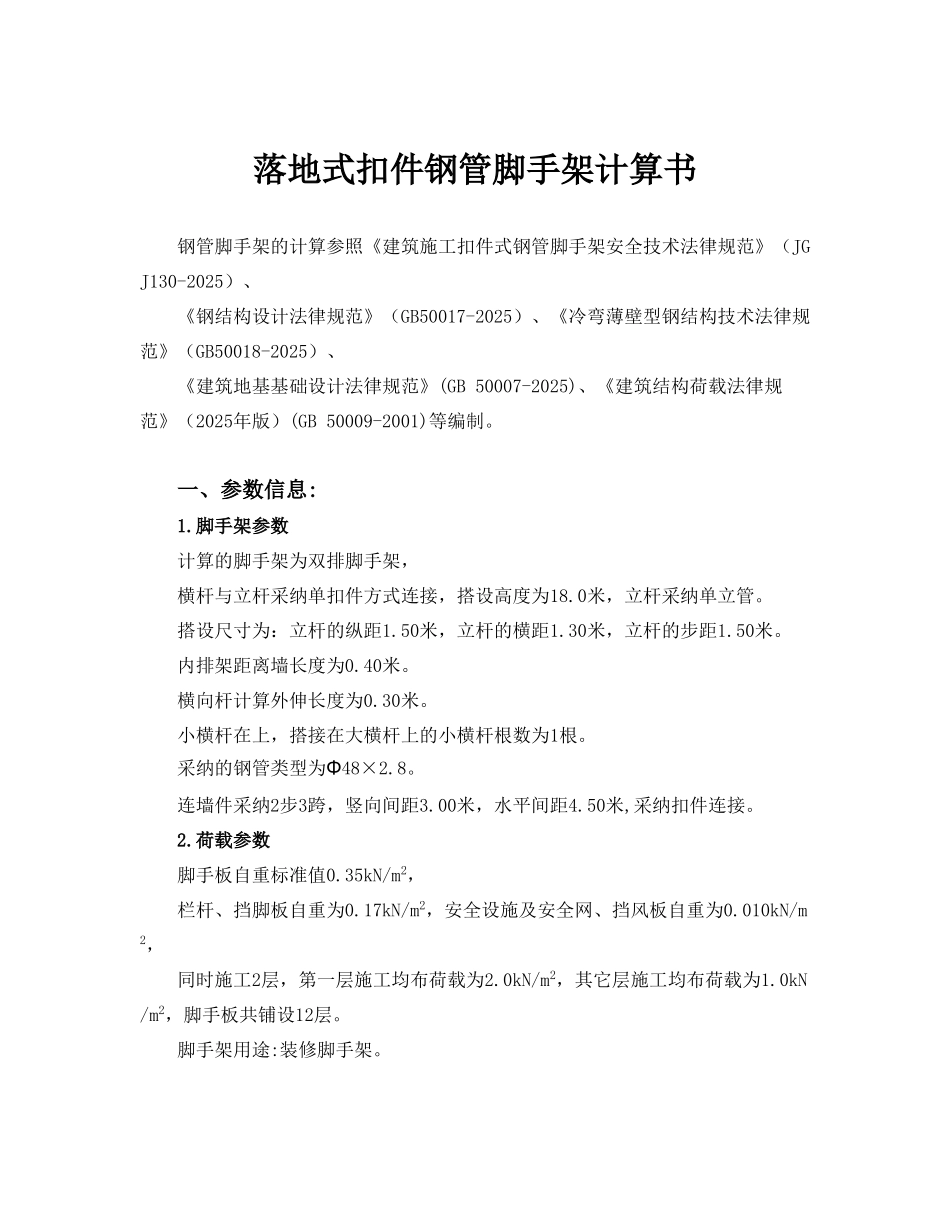

落地式扣件钢管脚手架计算书 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2025）、 《钢结构设计法律规范》（GB50017-2025）、《冷弯薄壁型钢结构技术法律规范》（GB50018-2025）、 《建筑地基基础设计法律规范》(GB 50007-2025)、《建筑结构荷载法律规范》（2025年版）(GB 50009-2001)等编制。 一、参数信息: 1.脚手架参数 计算的脚手架为双排脚手架， 横杆与立杆采纳单扣件方式连接，搭设高度为18.0米，立杆采纳单立管。 搭设尺寸为：立杆的纵距1.50米，立杆的横距1.30米，立杆的步距1.50米。 内排架距离墙长度为0.40米。 横向杆计算外伸长度为0.30米。 小横杆在上，搭接在大横杆上的小横杆根数为1根。 采纳的钢管类型为Φ48×2.8。 连墙件采纳2步3跨，竖向间距3.00米，水平间距4.50米,采纳扣件连接。 2.荷载参数 脚手板自重标准值0.35kN/m2， 栏杆、挡脚板自重为0.17kN/m2，安全设施及安全网、挡风板自重为0.010kN/m2， 同时施工2层，第一层施工均布荷载为2.0kN/m2，其它层施工均布荷载为1.0kN/m2，脚手板共铺设12层。 脚手架用途:装修脚手架。 二、小横杆的计算: 小横杆根据简支梁进行强度和挠度计算，小横杆在大横杆的上面。 根据小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 考虑活荷载在横向水平杆上的最不利布置(验算弯曲正应力和挠度不计入悬挑荷载)。 1.作用小横杆线荷载 (1)作用小横杆线荷载标准值 qk=(2.00+0.35)×1.50/2=1.76kN/m (2)作用小横杆线荷载设计值 q=(1.4×2.00+1.2×0.35)×1.50/2=2.415kN/m 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩 Mmax=qlb2/8=2.415×1.302/8=0.510kN.m σ=Mmax/W=0.510×106/4248.0=120.10N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为简支梁均布荷载作用下的挠度 V=5qklb4/384EI=5.0×1.76×1300.04/(384×2.06 ×105×10.20×104)=3.12mm 小横杆的最大挠度小于1300.0/150与10mm,满足要求! 三、大横杆的计算: 大横杆根据三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。 用小横杆支座的最大反力计算值，考虑活荷载在大横杆的不利布置，计算大横杆的最大弯矩和变形。(需要考虑悬挑荷载) 1.由横向水平杆传给纵向水平杆的集中力 (1)由横向水平杆传给纵向水平杆的集中力标准值 Fk=0.5qklb(1+a1/lb)2=0.5×1.76×1.30×(1+0....
