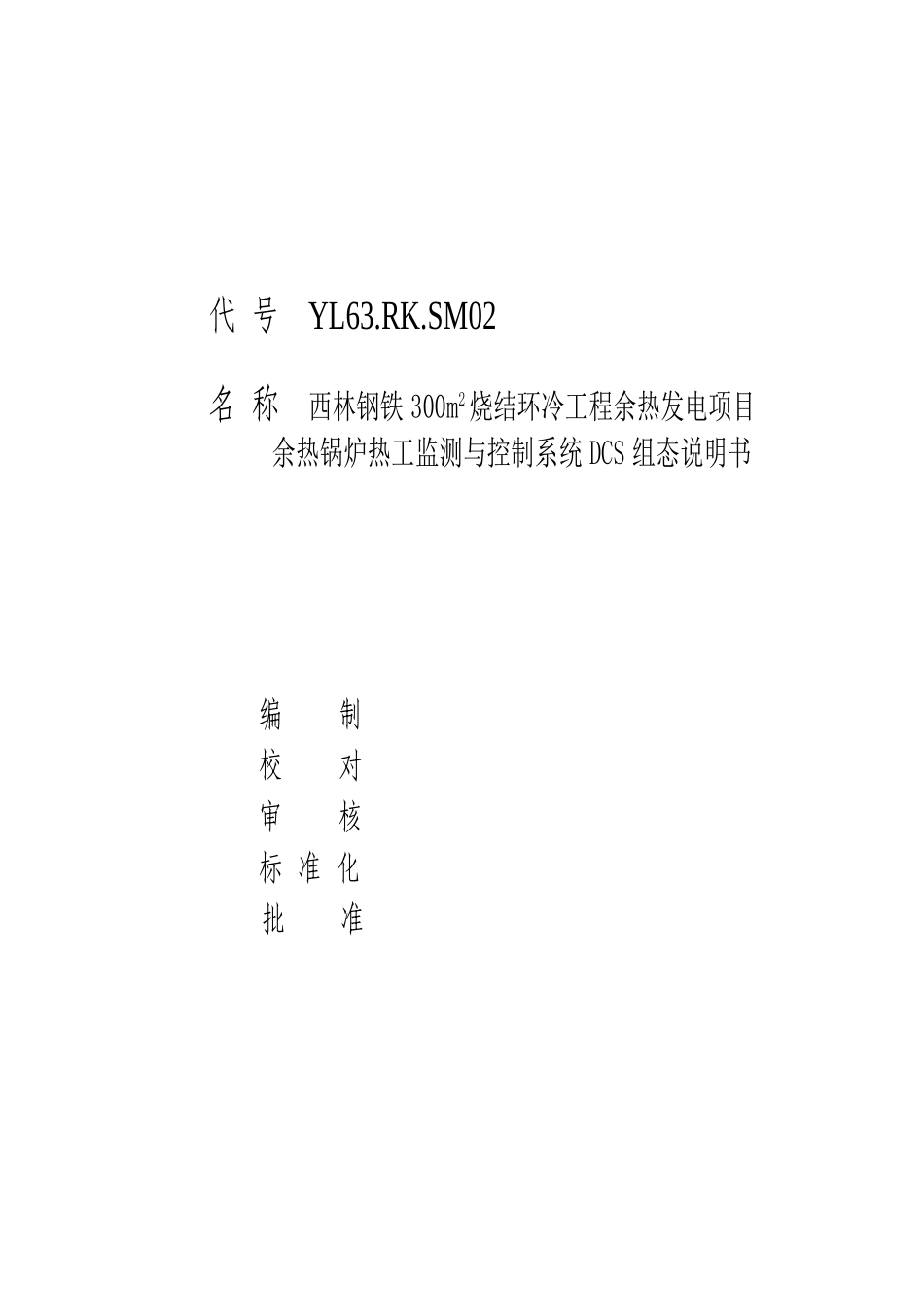

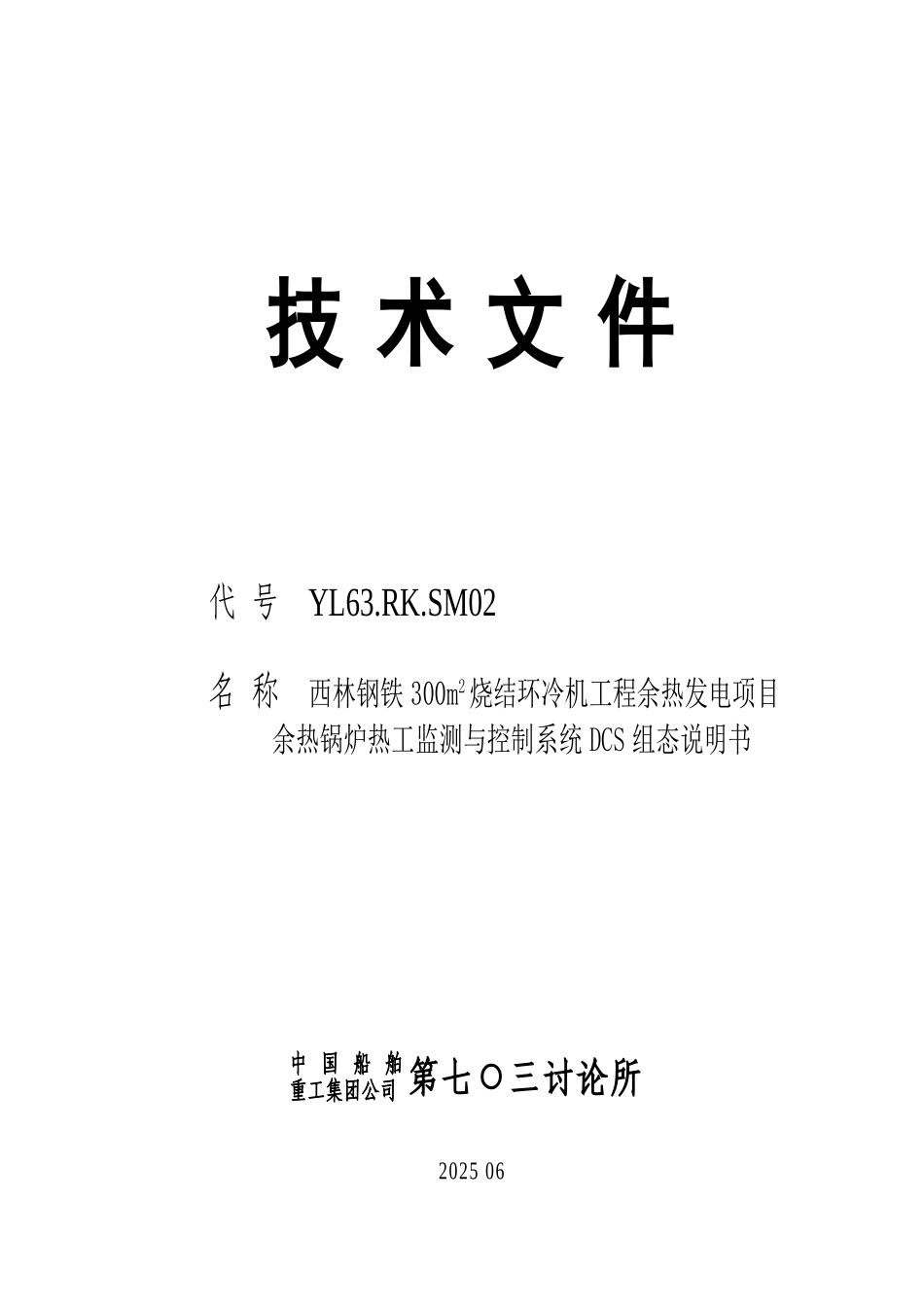

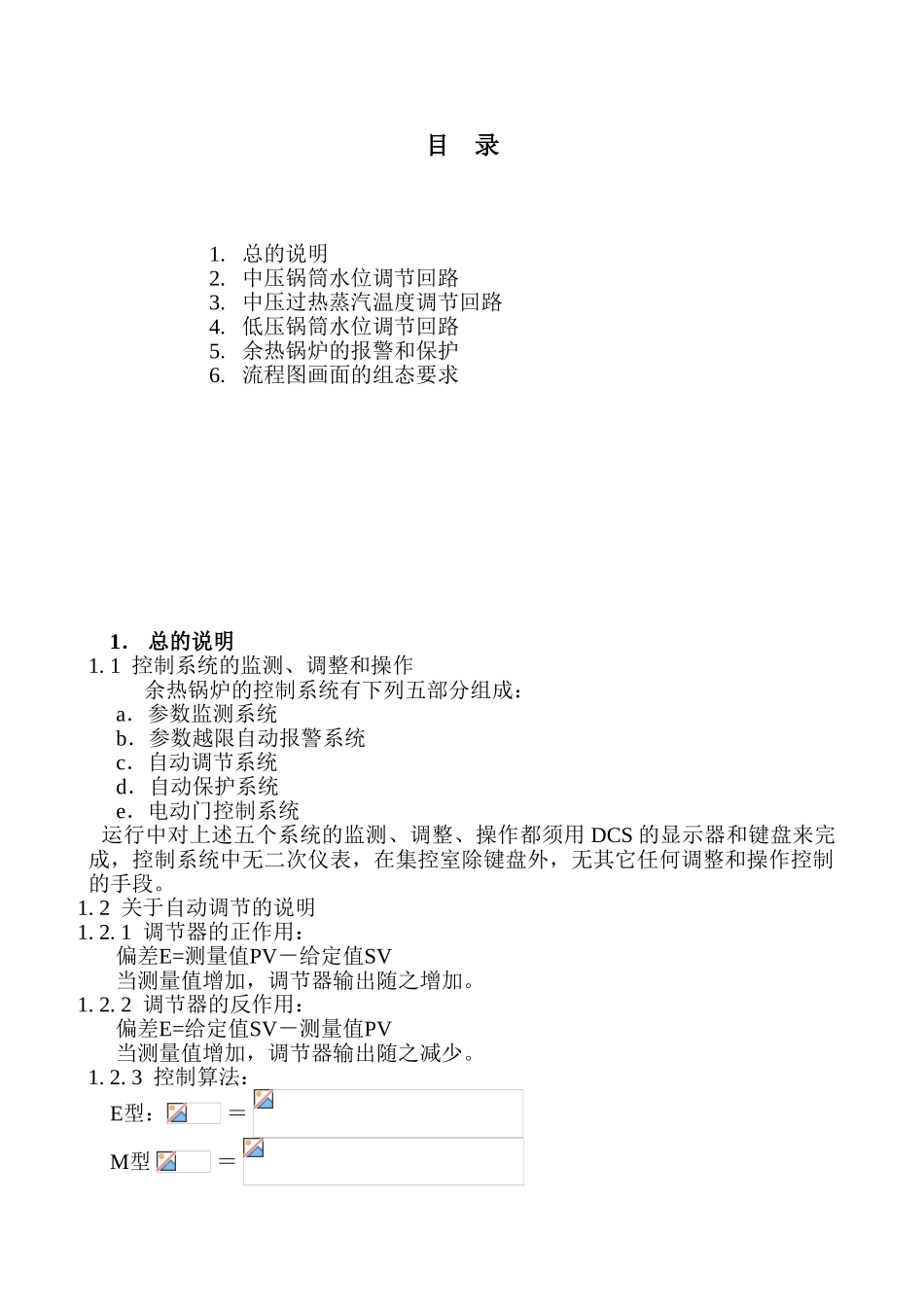

技 术 文 件代 号 YL63.RK.SM02名 称 西林钢铁 300m2烧结环冷机工程余热发电项目 余热锅炉热工监测与控制系统 DCS 组态说明书中 国 船 舶重工集团公司 第七○三讨论所2025 06 代 号 YL63.RK.SM02名 称 西林钢铁 300m2烧结环冷工程余热发电项目 余热锅炉热工监测与控制系统 DCS 组态说明书编 制 校 对审 核标 准 化批 准目 录1. 总的说明2. 中压锅筒水位调节回路3. 中压过热蒸汽温度调节回路4. 低压锅筒水位调节回路5. 余热锅炉的报警和保护6. 流程图画面的组态要求1． 总的说明1. 1 控制系统的监测、调整和操作余热锅炉的控制系统有下列五部分组成：a．参数监测系统b．参数越限自动报警系统c．自动调节系统d．自动保护系统e．电动门控制系统 运行中对上述五个系统的监测、调整、操作都须用 DCS 的显示器和键盘来完成，控制系统中无二次仪表，在集控室除键盘外，无其它任何调整和操作控制的手段。 1. 2 关于自动调节的说明 1. 2. 1 调节器的正作用： 偏差E=测量值PV－给定值SV 当测量值增加，调节器输出随之增加。 1. 2. 2 调节器的反作用： 偏差E=给定值SV－测量值PV 当测量值增加，调节器输出随之减少。1. 2. 3 控制算法：E型： ＝ M型 ＝ 1. 2. 4 自动调节回路应能用键盘，由自动转换成键盘手动或由键盘手动转换成自动，转换应是无平衡、无扰动的。 1. 2. 5 自动调节回路应能自动检测变送器的输入和调节器的输出是否开路，若有开路，则不管当时屏幕上显示的是何种画面，应立即在屏幕上作开路警报，并自动将调节回路由自动切换到键盘手动。1. 2. 6 调节回路中的调节阀按以下调整： 调节器送至执行器信号从4~20mA，相应于调节阀从全关到全开。调节阀的开度信号从4~20mA，相应于调节阀的开度从0~100%。2． 中压锅筒水位调节回路2. 1 中压给水流量计算公式为： M = 60.00 (T/H) 式中： M： 中压给水流量，量程 0~60T/H。FT101： 差压变送器相对于全量程的相对值，范围0~1。2. 2 中压过热蒸汽流量的计算 M = 72.4 (T/H) 式中： PT103：中压过热蒸汽压力 FT102：中压过热蒸汽流量(未开方) TE106：中压过热蒸汽温度2. 3 中压锅筒水位计算: h = 300+ mm 式中： LT101：中压锅筒水位LT101、LT102平均值，取值范围0~1。PT102 : 中压锅筒压力，取值范围0~1。 Y1(PT102)：中压炉炉水密度，单位kg/m3。 Y2(PT102)：中压炉饱和蒸汽密度，单...
