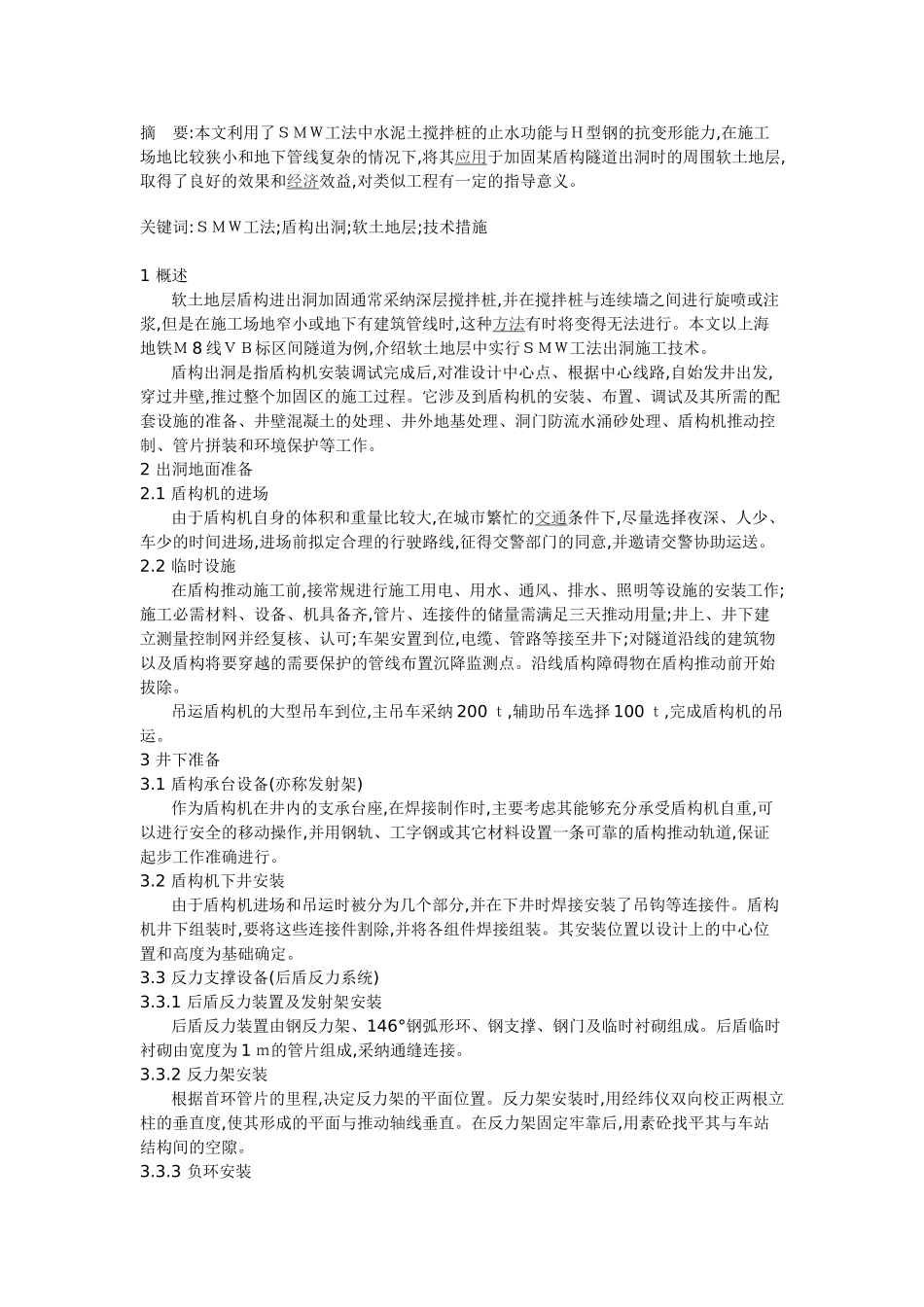

摘 要:本文利用了ＳＭＷ工法中水泥土搅拌桩的止水功能与Ｈ型钢的抗变形能力,在施工场地比较狭小和地下管线复杂的情况下,将其应用于加固某盾构隧道出洞时的周围软土地层,取得了良好的效果和经济效益,对类似工程有一定的指导意义。关键词:ＳＭＷ工法;盾构出洞;软土地层;技术措施 1 概述 软土地层盾构进出洞加固通常采纳深层搅拌桩,并在搅拌桩与连续墙之间进行旋喷或注浆,但是在施工场地窄小或地下有建筑管线时,这种方法有时将变得无法进行。本文以上海地铁Ｍ 8 线ＶＢ标区间隧道为例,介绍软土地层中实行ＳＭＷ工法出洞施工技术。 盾构出洞是指盾构机安装调试完成后,对准设计中心点、根据中心线路,自始发井出发,穿过井壁,推过整个加固区的施工过程。它涉及到盾构机的安装、布置、调试及其所需的配套设施的准备、井壁混凝土的处理、井外地基处理、洞门防流水涌砂处理、盾构机推动控制、管片拼装和环境保护等工作。2 出洞地面准备2.1 盾构机的进场 由于盾构机自身的体积和重量比较大,在城市繁忙的交通条件下,尽量选择夜深、人少、车少的时间进场,进场前拟定合理的行驶路线,征得交警部门的同意,并邀请交警协助运送。2.2 临时设施 在盾构推动施工前,接常规进行施工用电、用水、通风、排水、照明等设施的安装工作;施工必需材料、设备、机具备齐,管片、连接件的储量需满足三天推动用量;井上、井下建立测量控制网并经复核、认可;车架安置到位,电缆、管路等接至井下;对隧道沿线的建筑物以及盾构将要穿越的需要保护的管线布置沉降监测点。沿线盾构障碍物在盾构推动前开始拔除。 吊运盾构机的大型吊车到位,主吊车采纳 200 ｔ,辅助吊车选择 100 ｔ,完成盾构机的吊运。3 井下准备3.1 盾构承台设备(亦称发射架) 作为盾构机在井内的支承台座,在焊接制作时,主要考虑其能够充分承受盾构机自重,可以进行安全的移动操作,并用钢轨、工字钢或其它材料设置一条可靠的盾构推动轨道,保证起步工作准确进行。3.2 盾构机下井安装 由于盾构机进场和吊运时被分为几个部分,并在下井时焊接安装了吊钩等连接件。盾构机井下组装时,要将这些连接件割除,并将各组件焊接组装。其安装位置以设计上的中心位置和高度为基础确定。3.3 反力支撑设备(后盾反力系统)3.3.1 后盾反力装置及发射架安装 后盾反力装置由钢反力架、146°钢弧形环、钢支撑、钢门及临时衬砌组成。后盾临时衬砌由宽度为 1 ｍ的管片组成,采纳通缝连接。3.3.2 反力架安装 根据首环管片的里程,决...
