配电箱配置问题分析

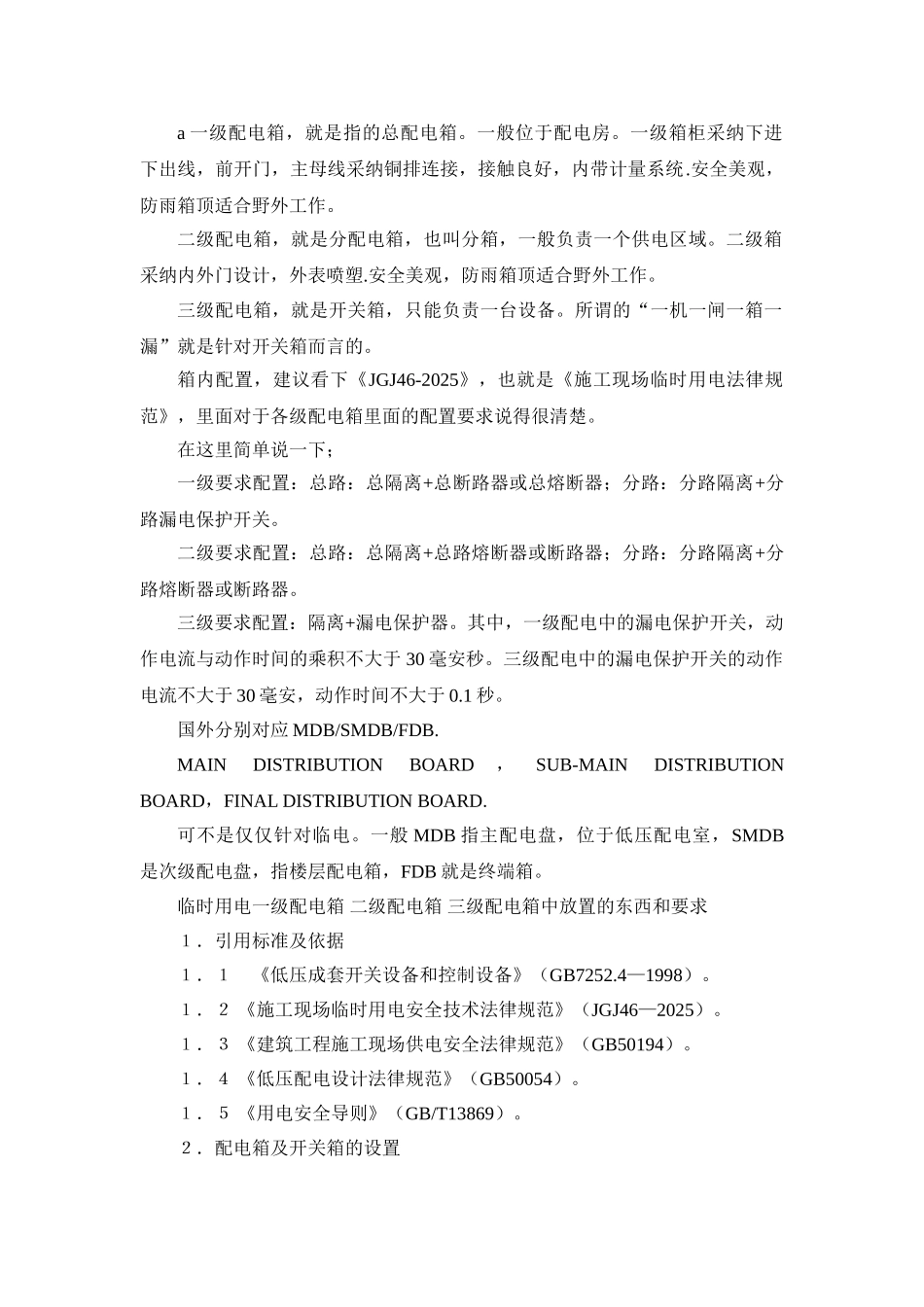

a 一级配电箱，就是指的总配电箱。一般位于配电房。一级箱柜采纳下进下出线，前开门，主母线采纳铜排连接，接触良好，内带计量系统.安全美观，防雨箱顶适合野外工作。二级配电箱，就是分配电箱，也叫分箱，一般负责一个供电区域。二级箱采纳内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。三级配电箱，就是开关箱，只能负责一台设备。所谓的“一机一闸一箱一漏”就是针对开关箱而言的。箱内配置，建议看下《JGJ46-2025》，也就是《施工现场临时用电法律规范》，里面对于各级配电箱里面的配置要求说得很清楚。在这里简单说一下；一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。三级要求配置：隔离+漏电保护器。其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于 30 毫安秒。三级配电中的漏电保护开关的动作电流不大于 30 毫安，动作时间不大于 0.1 秒。国外分别对应 MDB/SMDB/FDB.MAIN DISTRIBUTION BOARD，SUB-MAIN DISTRIBUTION BOARD，FINAL DISTRIBUTION BOARD.可不是仅仅针对临电。一般 MDB 指主配电盘，位于低压配电室，SMDB是次级配电盘，指楼层配电箱，FDB 就是终端箱。临时用电一级配电箱 二级配电箱 三级配电箱中放置的东西和要求 １．引用标准及依据 １．１ 《低压成套开关设备和控制设备》（GB7252.4—1998）。 １．２ 《施工现场临时用电安全技术法律规范》（JGJ46—2025）。 １．３ 《建筑工程施工现场供电安全法律规范》（GB50194）。 １．４ 《低压配电设计法律规范》（GB50054）。 １．５ 《用电安全导则》（GB/T13869）。 ２．配电箱及开关箱的设置 ２．１施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。 ２．２总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱。 ２．３配电箱、开关箱应采纳冷轧钢板制作，钢板厚度为 1.2~2.0mm，其中开关箱箱体钢板厚度不得小于 1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱门均应设加强筋，箱体表面应做防腐处理。固定式配电箱、开关箱的中心点与地面的垂直距离应为 1.4~1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为 0.8~1.6m。 ２．４配电箱、开关箱内的电器（含插座）应先紧固在金属电...
