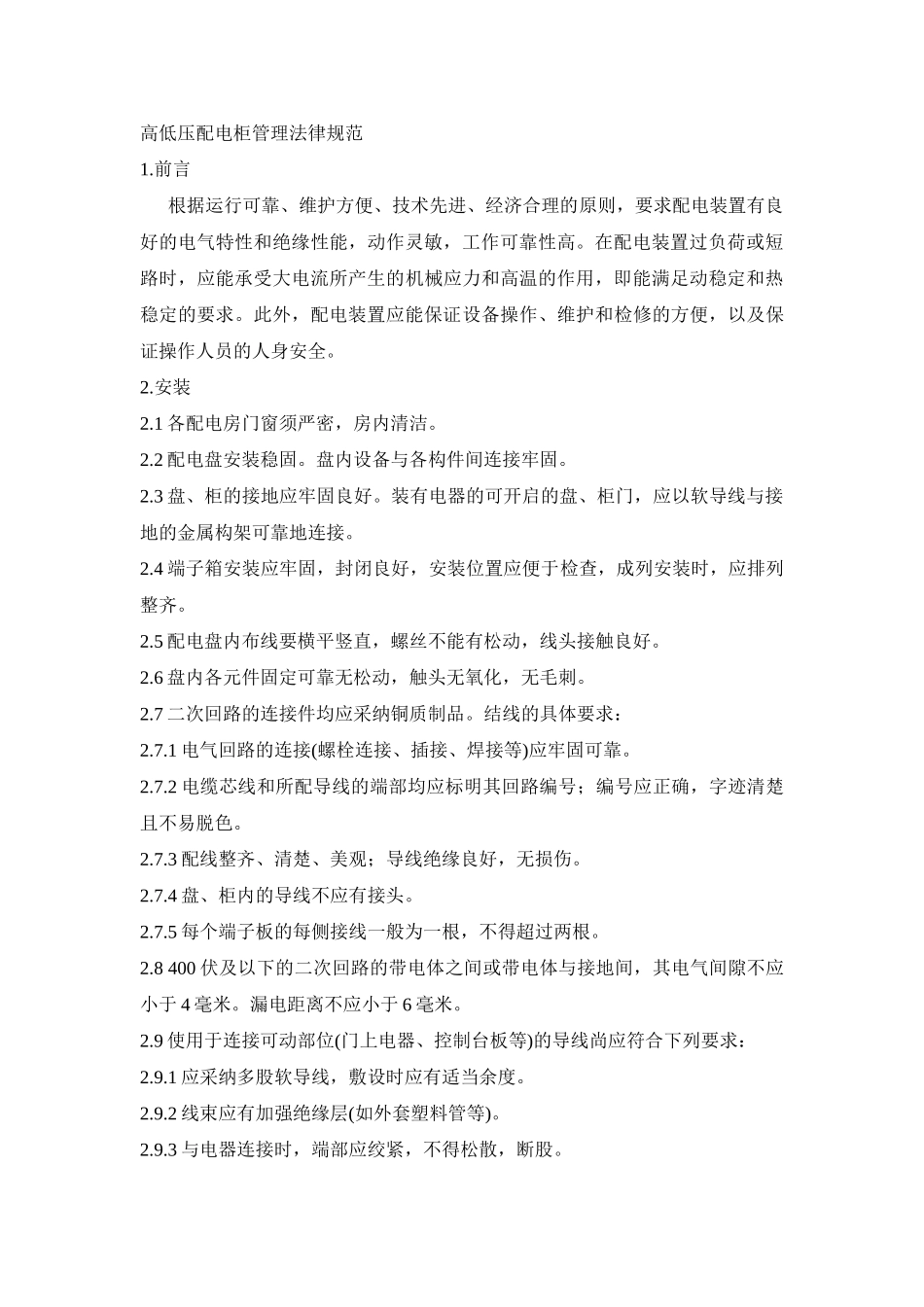

高低压配电柜管理规范

高低压配电柜管理法律规范1.前言 根据运行可靠、维护方便、技术先进、经济合理的原则，要求配电装置有良好的电气特性和绝缘性能，动作灵敏，工作可靠性高。在配电装置过负荷或短路时，应能承受大电流所产生的机械应力和高温的作用，即能满足动稳定和热稳定的要求。此外，配电装置应能保证设备操作、维护和检修的方便，以及保证操作人员的人身安全。2.安装2.1 各配电房门窗须严密，房内清洁。2.2 配电盘安装稳固。盘内设备与各构件间连接牢固。2.3 盘、柜的接地应牢固良好。装有电器的可开启的盘、柜门，应以软导线与接地的金属构架可靠地连接。2.4 端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装时，应排列整齐。2.5 配电盘内布线要横平竖直，螺丝不能有松动，线头接触良好。2.6 盘内各元件固定可靠无松动，触头无氧化，无毛刺。2.7 二次回路的连接件均应采纳铜质制品。结线的具体要求：2.7.1 电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。2.7.2 电缆芯线和所配导线的端部均应标明其回路编号；编号应正确，字迹清楚且不易脱色。2.7.3 配线整齐、清楚、美观；导线绝缘良好，无损伤。2.7.4 盘、柜内的导线不应有接头。2.7.5 每个端子板的每侧接线一般为一根，不得超过两根。2.8 400 伏及以下的二次回路的带电体之间或带电体与接地间，其电气间隙不应小于 4 毫米。漏电距离不应小于 6 毫米。2.9 使用于连接可动部位(门上电器、控制台板等)的导线尚应符合下列要求：2.9.1 应采纳多股软导线，敷设时应有适当余度。2.9.2 线束应有加强绝缘层(如外套塑料管等)。2.9.3 与电器连接时，端部应绞紧，不得松散，断股。2.9.4 在可动部位两端，应用卡子固定。2.10 引进盘、柜内的控制电缆及其芯线应符合下列要求：2.10.1 引进盘、柜的电缆应排列整齐，避开交叉，并应固定牢固，不使所接的端子板受到机械应力。2.10.2 铠装电缆的钢带不应进入盘、柜内；铠装钢带切断处的端部应扎紧； 2.10.3 用于晶体管保护、控制等逻辑回路的控制电缆，当采纳屏蔽电缆时，其屏蔽层应予接地；如不采纳屏蔽电缆时，则基备用芯线应有一根接地；2.10.4 橡胶绝缘芯线应外套绝缘管保护；2.10.5 盘、柜内的电缆芯线，应接垂直或水平有规律地配置，不得任意歪斜交叉连接；备用芯应留有适当余度。2.11 在绝缘导线可能遭到油类污蚀的地方，应采纳耐油的绝缘导线，或实行防油措施。2.12 配电装置的安全技术要求：2.12.1 两路及以上电源...
