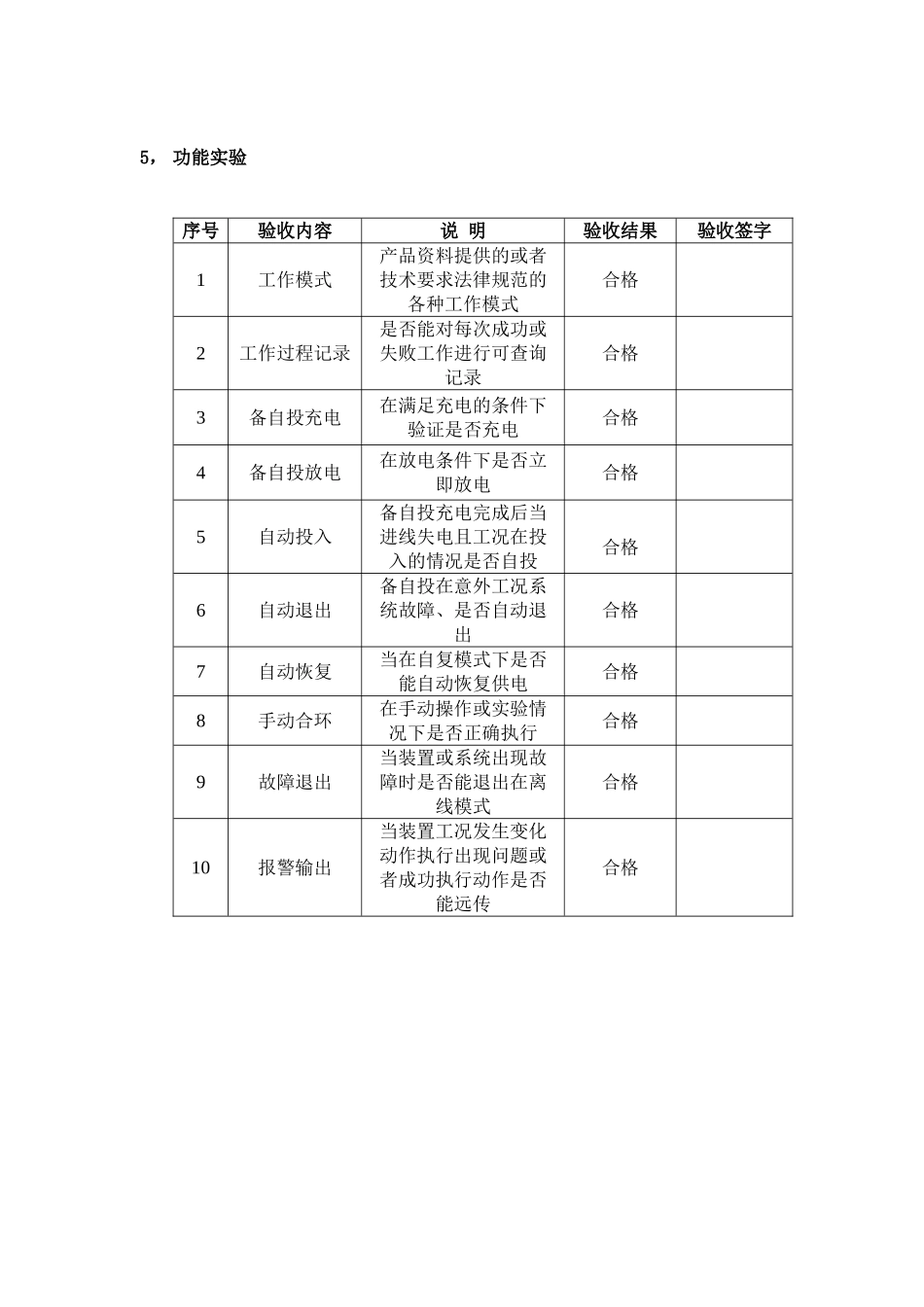

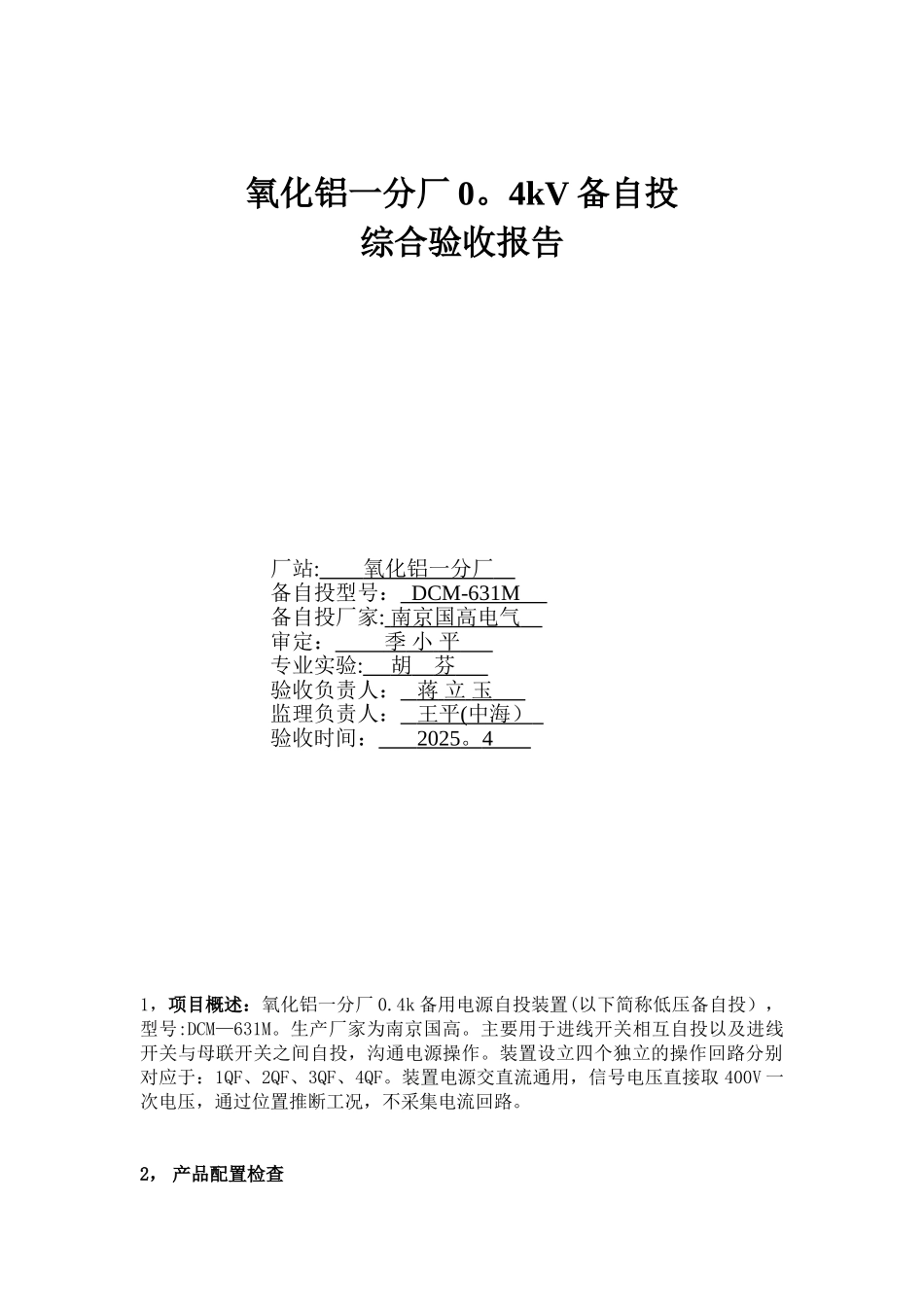

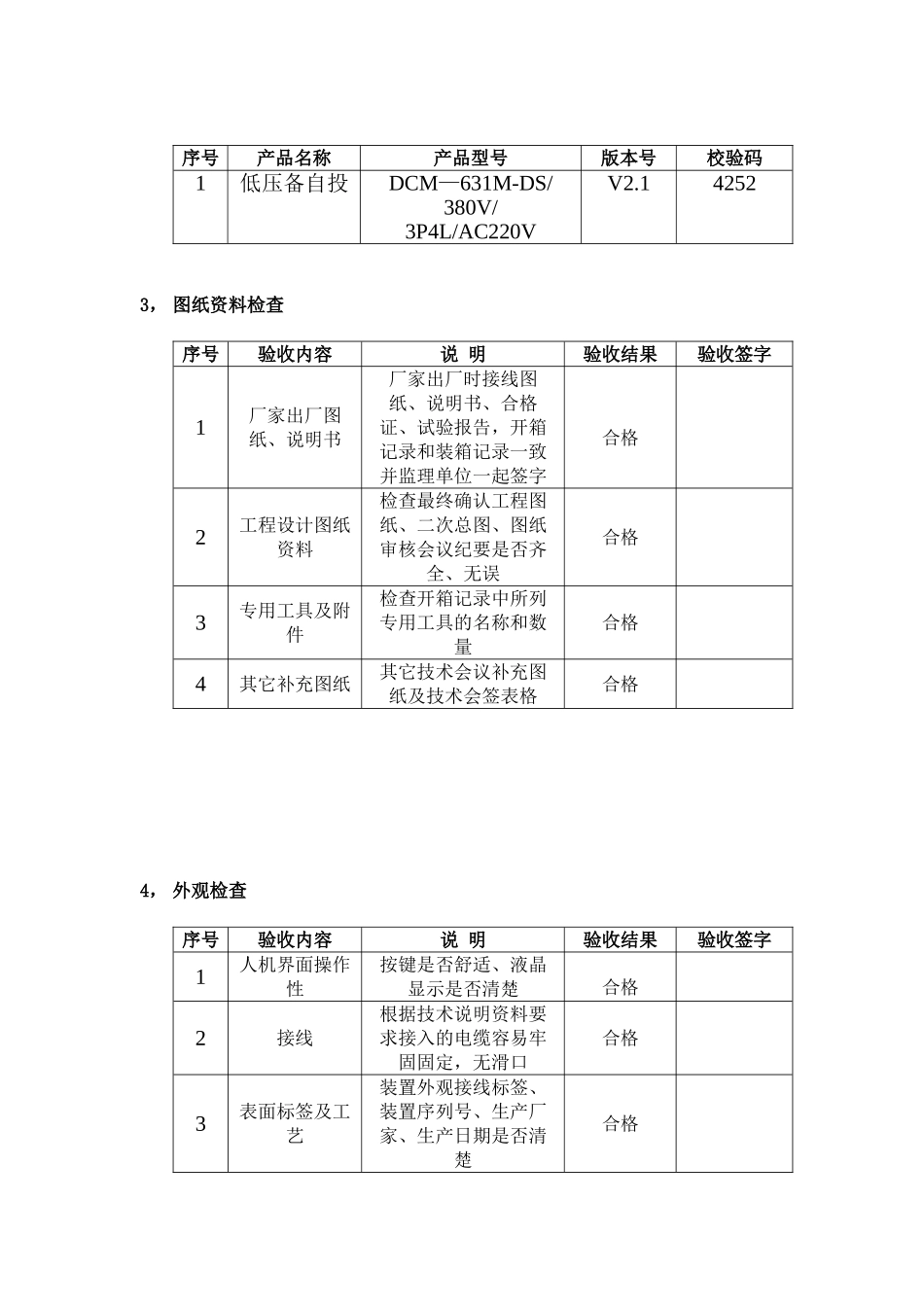

氧化铝一分厂 0。4kV 备自投综合验收报告厂站: 氧化铝一分厂 备自投型号： DCM-631M 备自投厂家: 南京国高电气 审定： 季 小 平 专业实验: 胡 芬 验收负责人： 蒋 立 玉 监理负责人： 王平 ( 中海） 验收时间： 2025 。 4 1，项目概述：氧化铝一分厂 0.4k 备用电源自投装置(以下简称低压备自投），型号:DCM—631M。生产厂家为南京国高。主要用于进线开关相互自投以及进线开关与母联开关之间自投，沟通电源操作。装置设立四个独立的操作回路分别对应于：1QF、2QF、3QF、4QF。装置电源交直流通用，信号电压直接取 400V 一次电压，通过位置推断工况，不采集电流回路。2， 产品配置检查序号产品名称产品型号版本号校验码1低压备自投DCM—631M-DS/380V/3P4L/AC220VV2.142523， 图纸资料检查序号验收内容说 明验收结果验收签字1厂家出厂图纸、说明书厂家出厂时接线图纸、说明书、合格证、试验报告，开箱记录和装箱记录一致并监理单位一起签字合格2工程设计图纸资料检查最终确认工程图纸、二次总图、图纸审核会议纪要是否齐全、无误合格3专用工具及附件检查开箱记录中所列专用工具的名称和数量合格4其它补充图纸其它技术会议补充图纸及技术会签表格合格4， 外观检查序号验收内容说 明验收结果验收签字1人机界面操作性按键是否舒适、液晶显示是否清楚合格2接线根据技术说明资料要求接入的电缆容易牢固固定，无滑口合格3表面标签及工艺装置外观接线标签、装置序列号、生产厂家、生产日期是否清楚合格5， 功能实验序号验收内容说 明验收结果验收签字1工作模式产品资料提供的或者技术要求法律规范的各种工作模式合格2工作过程记录是否能对每次成功或失败工作进行可查询记录合格3备自投充电在满足充电的条件下验证是否充电合格4备自投放电在放电条件下是否立即放电合格5自动投入备自投充电完成后当进线失电且工况在投入的情况是否自投合格6自动退出备自投在意外工况系统故障、是否自动退出合格7自动恢复当在自复模式下是否能自动恢复供电合格8手动合环在手动操作或实验情况下是否正确执行合格9故障退出当装置或系统出现故障时是否能退出在离线模式合格10报警输出当装置工况发生变化动作执行出现问题或者成功执行动作是否能远传合格
