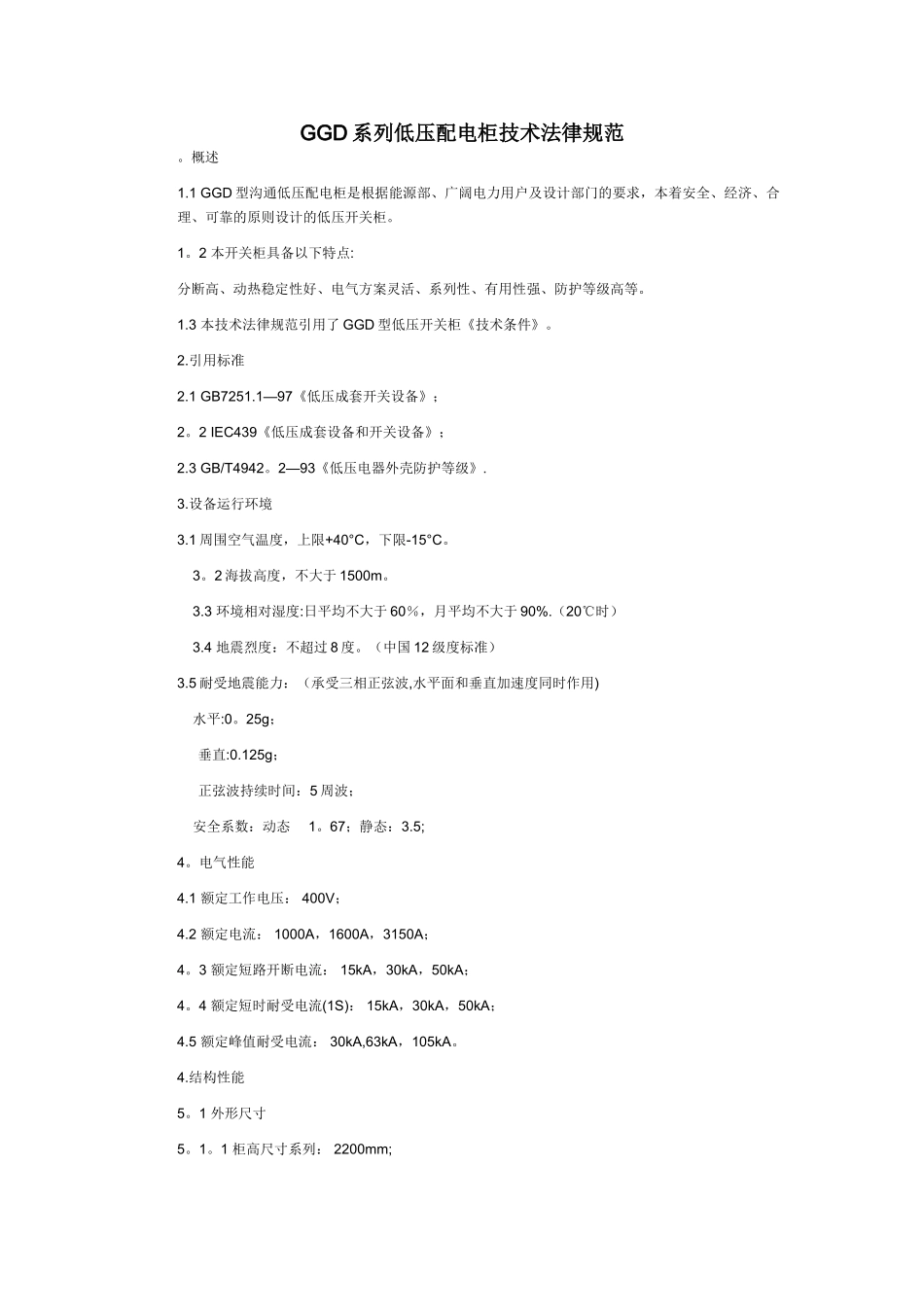

GGD低压配电柜技术规范

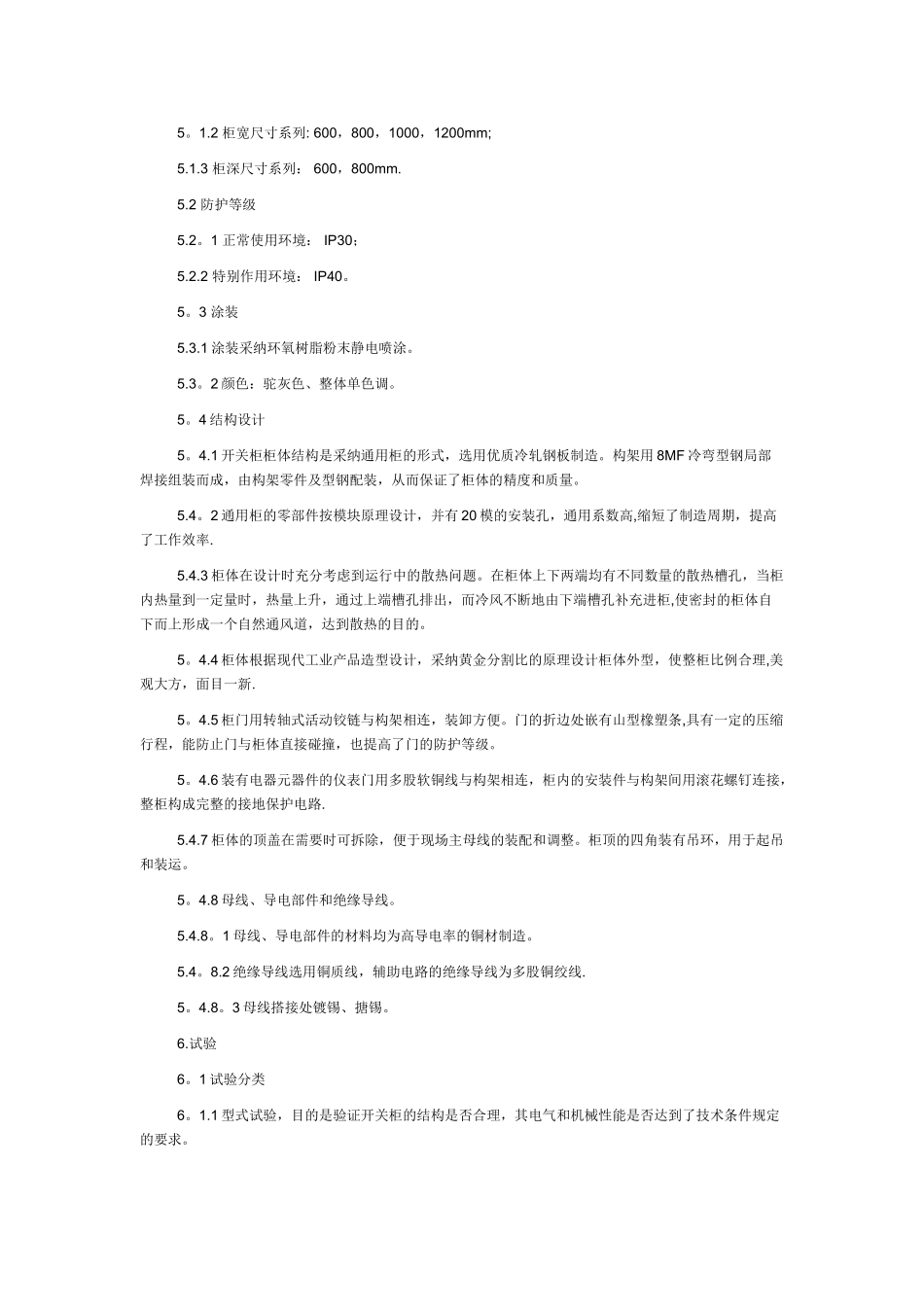

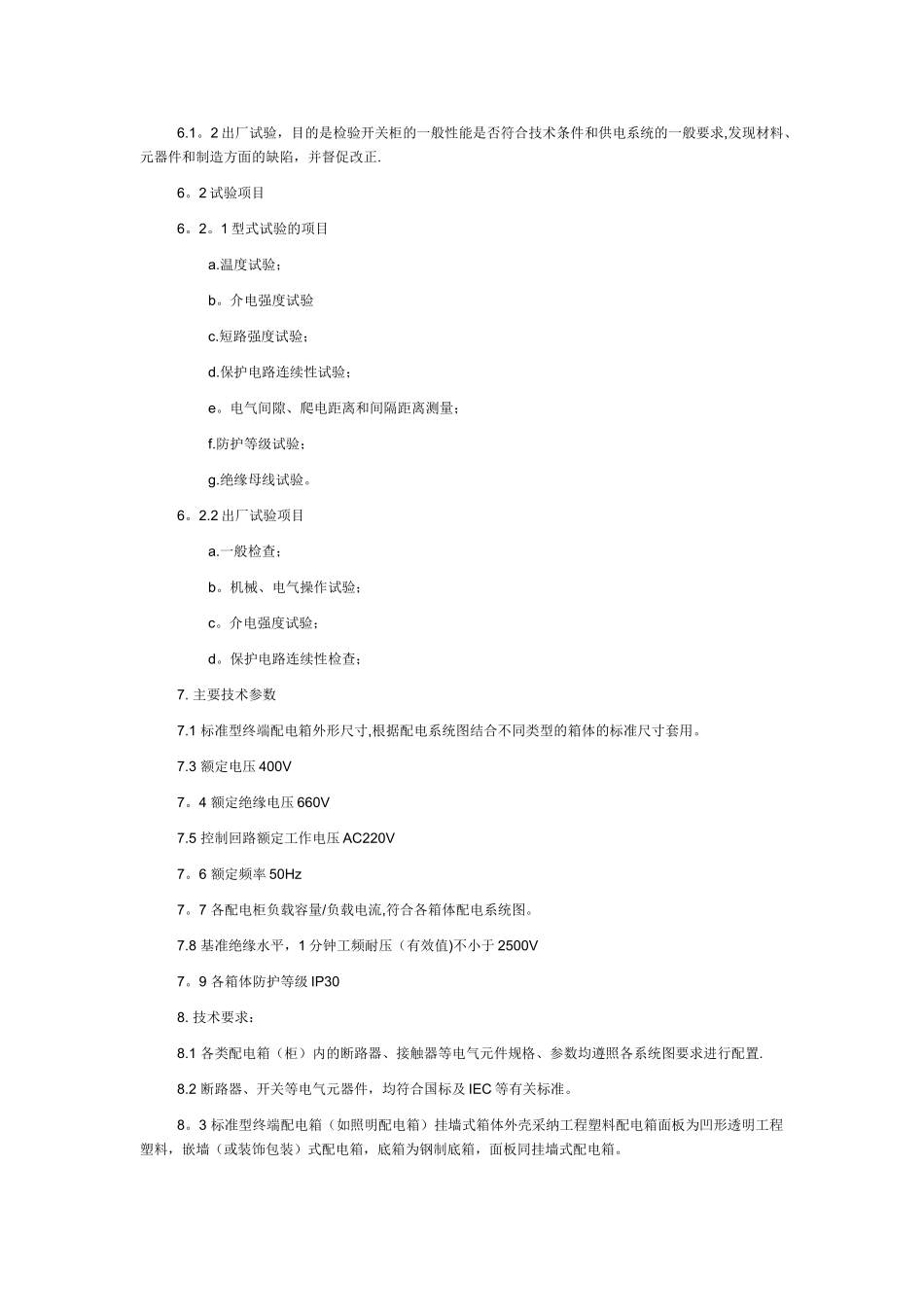

GGD 系列低压配电柜技术法律规范。概述 1.1 GGD 型沟通低压配电柜是根据能源部、广阔电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的低压开关柜。1。2 本开关柜具备以下特点:分断高、动热稳定性好、电气方案灵活、系列性、有用性强、防护等级高等。1.3 本技术法律规范引用了 GGD 型低压开关柜《技术条件》。2.引用标准2.1 GB7251.1—97《低压成套开关设备》；2。2 IEC439《低压成套设备和开关设备》；2.3 GB/T4942。2—93《低压电器外壳防护等级》.3.设备运行环境3.1 周围空气温度，上限+40°C，下限-15°C。 3。2 海拔高度，不大于 1500m。 3.3 环境相对湿度:日平均不大于 60％，月平均不大于 90%.（20℃时） 3.4 地震烈度：不超过 8 度。（中国 12 级度标准）3.5 耐受地震能力：（承受三相正弦波,水平面和垂直加速度同时作用) 水平:0。25g；垂直:0.125g；正弦波持续时间：5 周波； 安全系数：动态 1。67；静态：3.5;4。电气性能4.1 额定工作电压： 400V；4.2 额定电流： 1000A，1600A，3150A；4。3 额定短路开断电流： 15kA，30kA，50kA；4。4 额定短时耐受电流(1S)： 15kA，30kA，50kA；4.5 额定峰值耐受电流： 30kA,63kA，105kA。4.结构性能5。1 外形尺寸5。1。1 柜高尺寸系列： 2200mm;5。1.2 柜宽尺寸系列: 600，800，1000，1200mm;5.1.3 柜深尺寸系列： 600，800mm.5.2 防护等级5.2。1 正常使用环境： IP30；5.2.2 特别作用环境： IP40。5。3 涂装5.3.1 涂装采纳环氧树脂粉末静电喷涂。5.3。2 颜色：驼灰色、整体单色调。5。4 结构设计5。4.1 开关柜柜体结构是采纳通用柜的形式，选用优质冷轧钢板制造。构架用 8MF 冷弯型钢局部焊接组装而成，由构架零件及型钢配装，从而保证了柜体的精度和质量。5.4。2 通用柜的零部件按模块原理设计，并有 20 模的安装孔，通用系数高,缩短了制造周期，提高了工作效率.5.4.3 柜体在设计时充分考虑到运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内热量到一定量时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道，达到散热的目的。5。4.4 柜体根据现代工业产品造型设计，采纳黄金分割比的原理设计柜体外型，使整柜比例合理,美观大方，面目一新.5。4.5 柜门用转轴式活动铰链与构架相连，装卸方便。门的折边处嵌有山型橡塑条,具有一定的压缩行...
