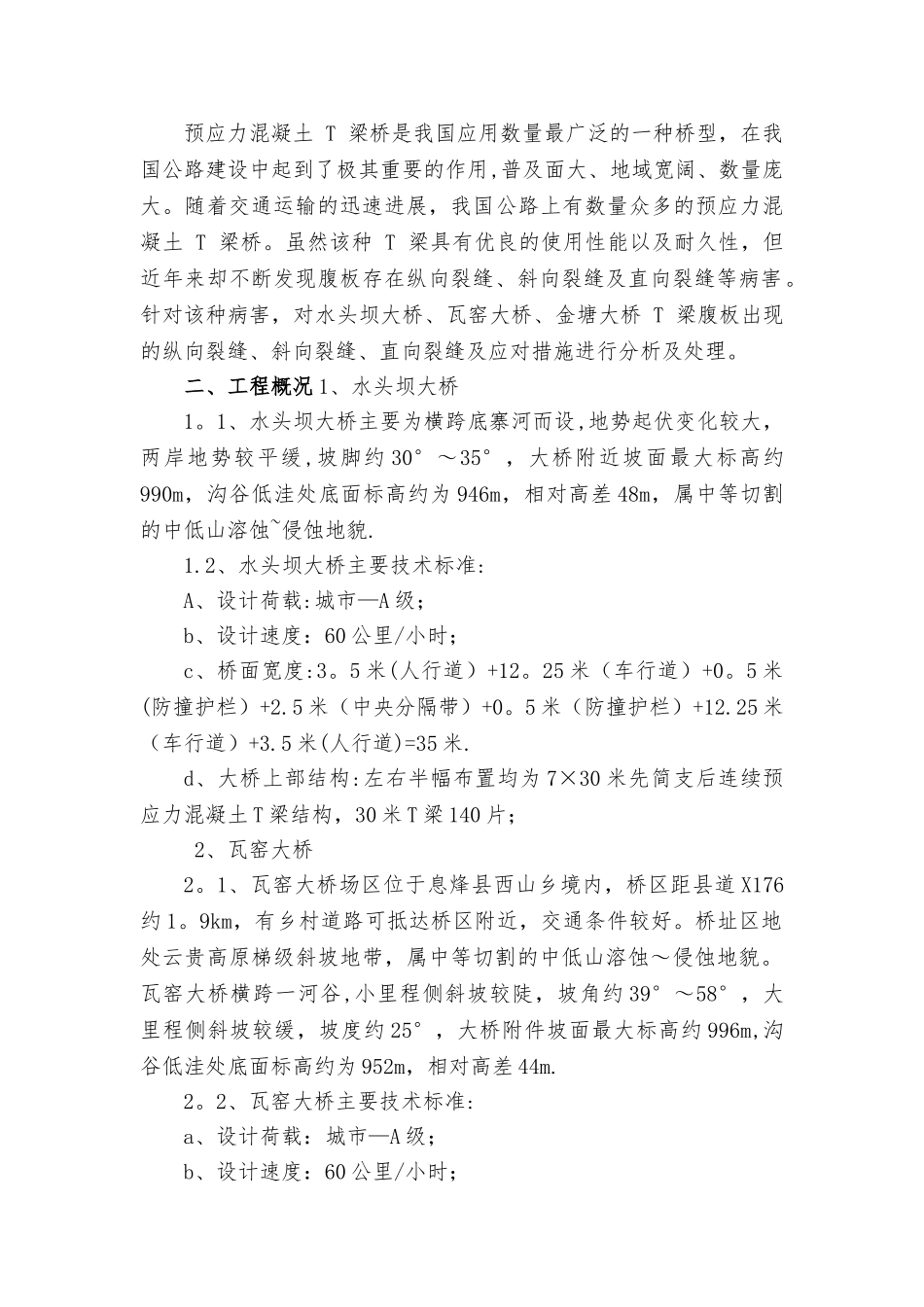

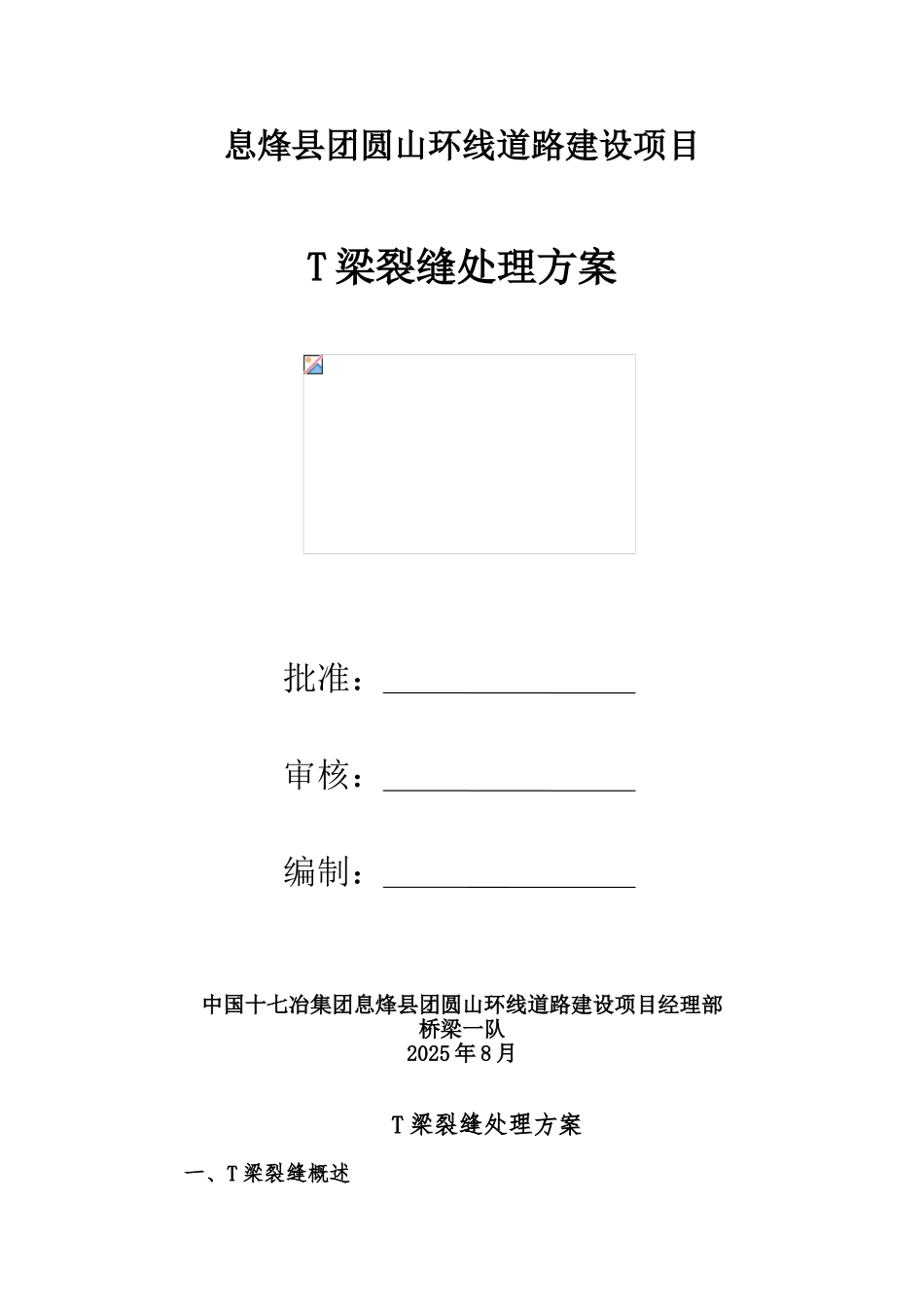

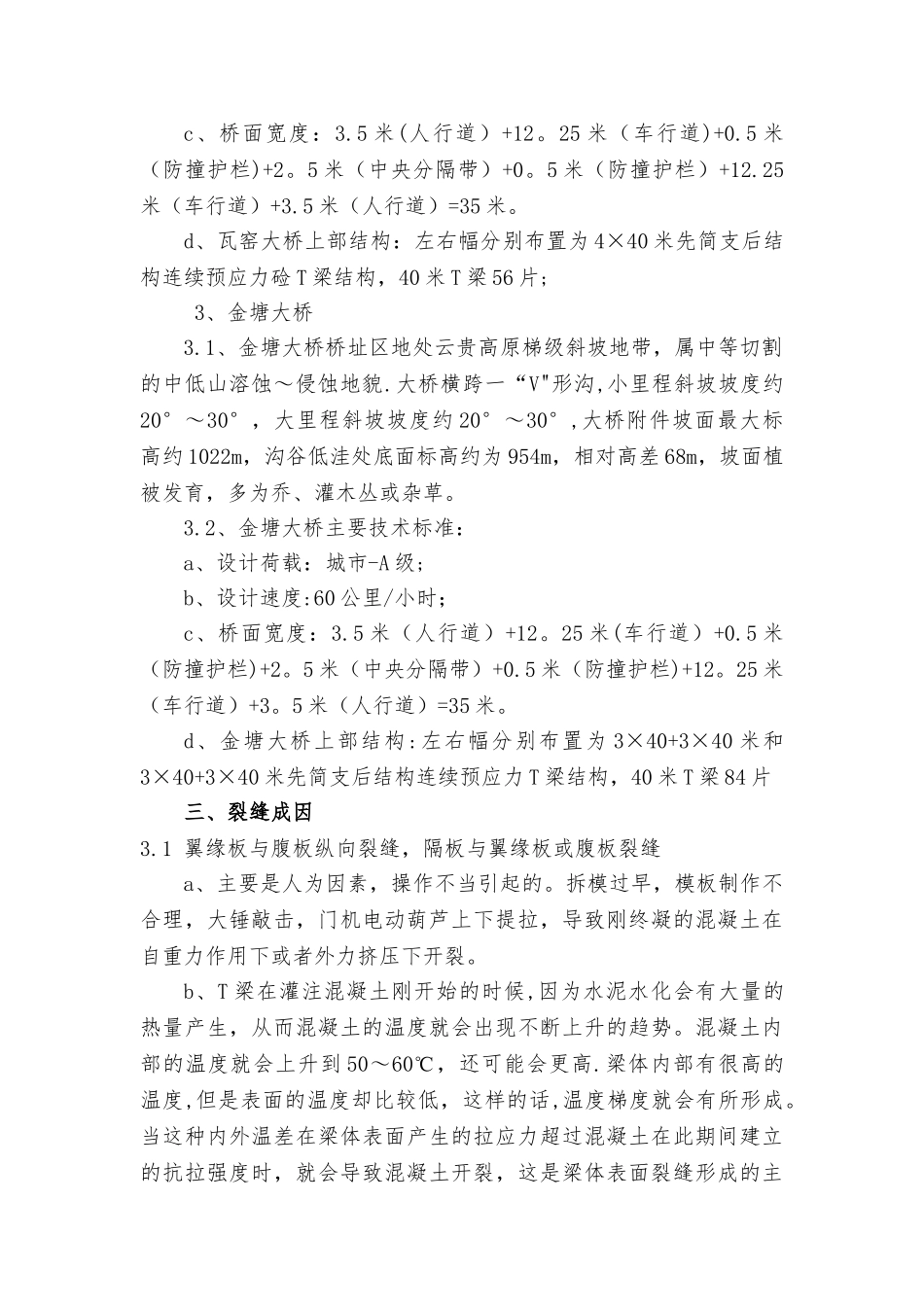

息烽县团圆山环线道路建设项目T 梁裂缝处理方案批准：审核：编制：中国十七冶集团息烽县团圆山环线道路建设项目经理部桥梁一队2025 年 8 月T 梁裂缝处理方案一、T 梁裂缝概述预应力混凝土 T 梁桥是我国应用数量最广泛的一种桥型，在我国公路建设中起到了极其重要的作用,普及面大、地域宽阔、数量庞大。随着交通运输的迅速进展，我国公路上有数量众多的预应力混凝土 T 梁桥。虽然该种 T 梁具有优良的使用性能以及耐久性，但近年来却不断发现腹板存在纵向裂缝、斜向裂缝及直向裂缝等病害。针对该种病害，对水头坝大桥、瓦窑大桥、金塘大桥 T 梁腹板出现的纵向裂缝、斜向裂缝、直向裂缝及应对措施进行分析及处理。二、工程概况 1、水头坝大桥1。1、水头坝大桥主要为横跨底寨河而设,地势起伏变化较大，两岸地势较平缓,坡脚约 30°～35°，大桥附近坡面最大标高约990m，沟谷低洼处底面标高约为 946m，相对高差 48m，属中等切割的中低山溶蚀~侵蚀地貌.1.2、水头坝大桥主要技术标准:A、设计荷载:城市—A 级；b、设计速度：60 公里/小时；c、桥面宽度:3。5 米(人行道）+12。25 米（车行道）+0。5 米(防撞护栏）+2.5 米（中央分隔带）+0。5 米（防撞护栏）+12.25 米（车行道）+3.5 米(人行道)=35 米.d、大桥上部结构:左右半幅布置均为 7×30 米先简支后连续预应力混凝土 T 梁结构，30 米 T 梁 140 片； 2、瓦窑大桥2。1、瓦窑大桥场区位于息烽县西山乡境内，桥区距县道 X176约 1。9km，有乡村道路可抵达桥区附近，交通条件较好。桥址区地处云贵高原梯级斜坡地带，属中等切割的中低山溶蚀～侵蚀地貌。瓦窑大桥横跨一河谷,小里程侧斜坡较陡，坡角约 39°～58°，大里程侧斜坡较缓，坡度约 25°，大桥附件坡面最大标高约 996m,沟谷低洼处底面标高约为 952m，相对高差 44m.2。2、瓦窑大桥主要技术标准:a、设计荷载：城市—A 级；b、设计速度：60 公里/小时；c、桥面宽度：3.5 米(人行道）+12。25 米（车行道)+0.5 米（防撞护栏)+2。5 米（中央分隔带）+0。5 米（防撞护栏）+12.25米（车行道）+3.5 米（人行道）=35 米。d、瓦窑大桥上部结构：左右幅分别布置为 4×40 米先简支后结构连续预应力硷 T 梁结构，40 米 T 梁 56 片; 3、金塘大桥3.1、金塘大桥桥址区地处云贵高原梯级斜坡地带，属中等切割的中低山溶蚀～侵蚀地貌.大桥横跨一“V"形沟,小里程斜坡坡度约20°～30°，大里程斜坡坡度约 20...
