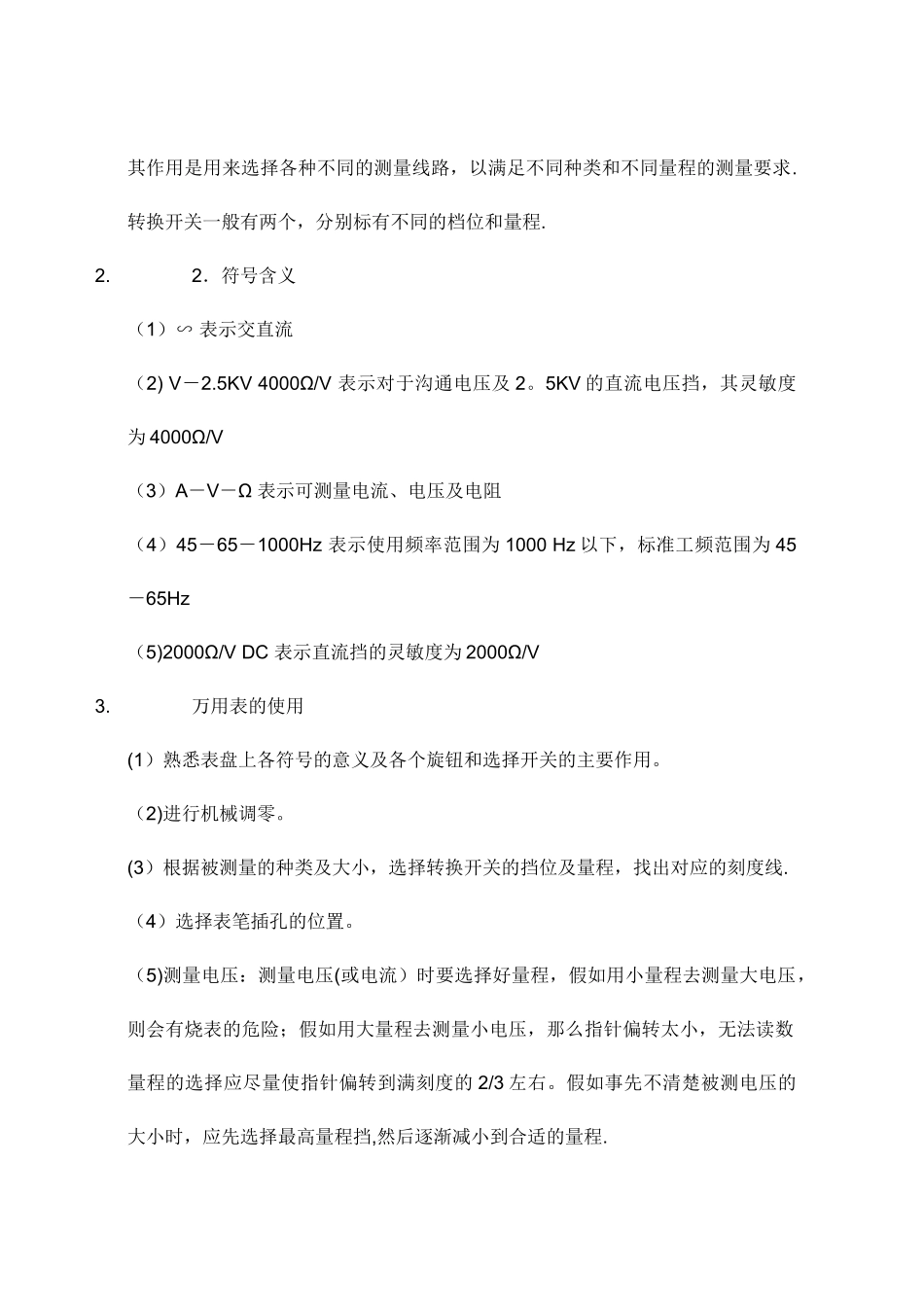

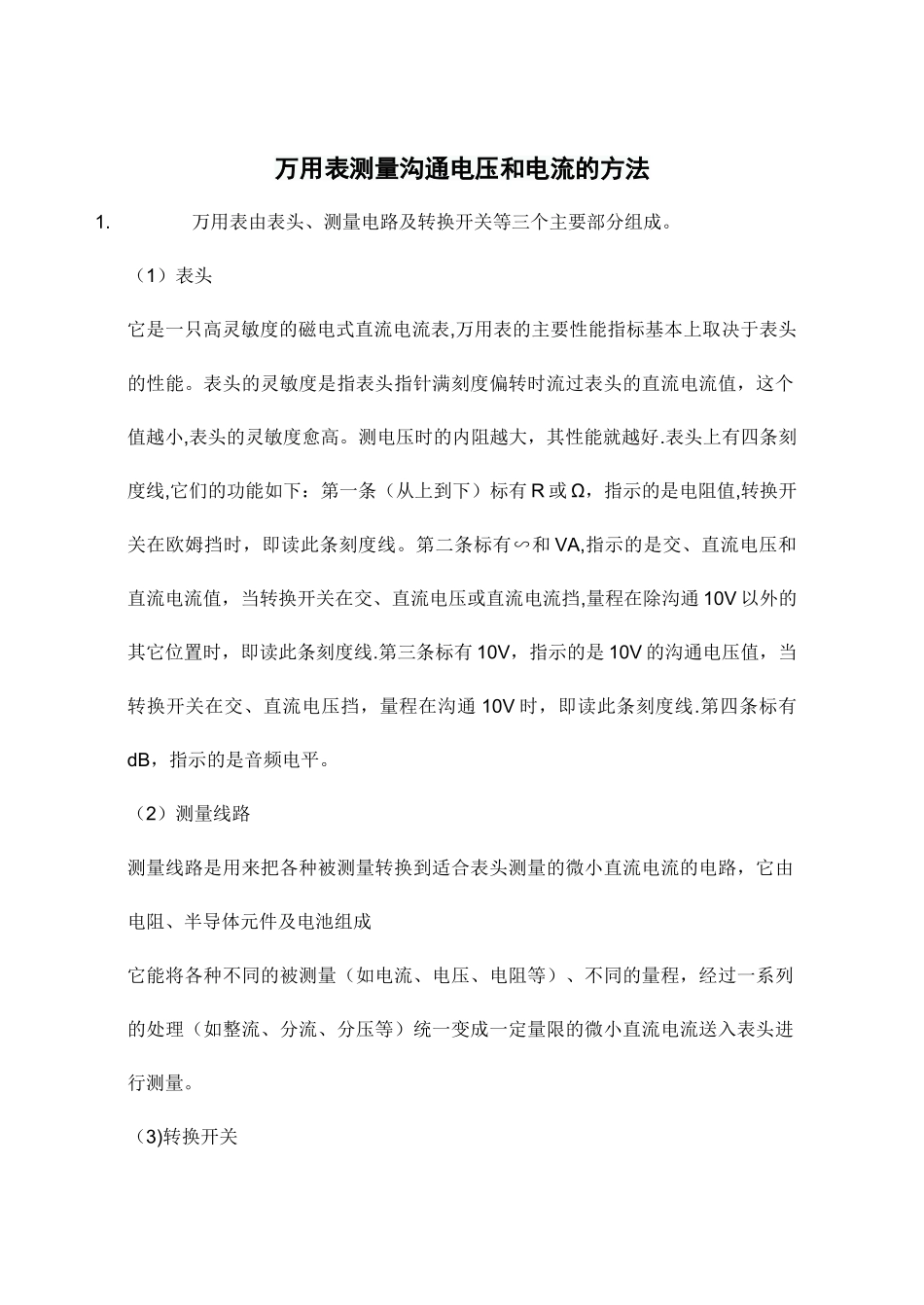

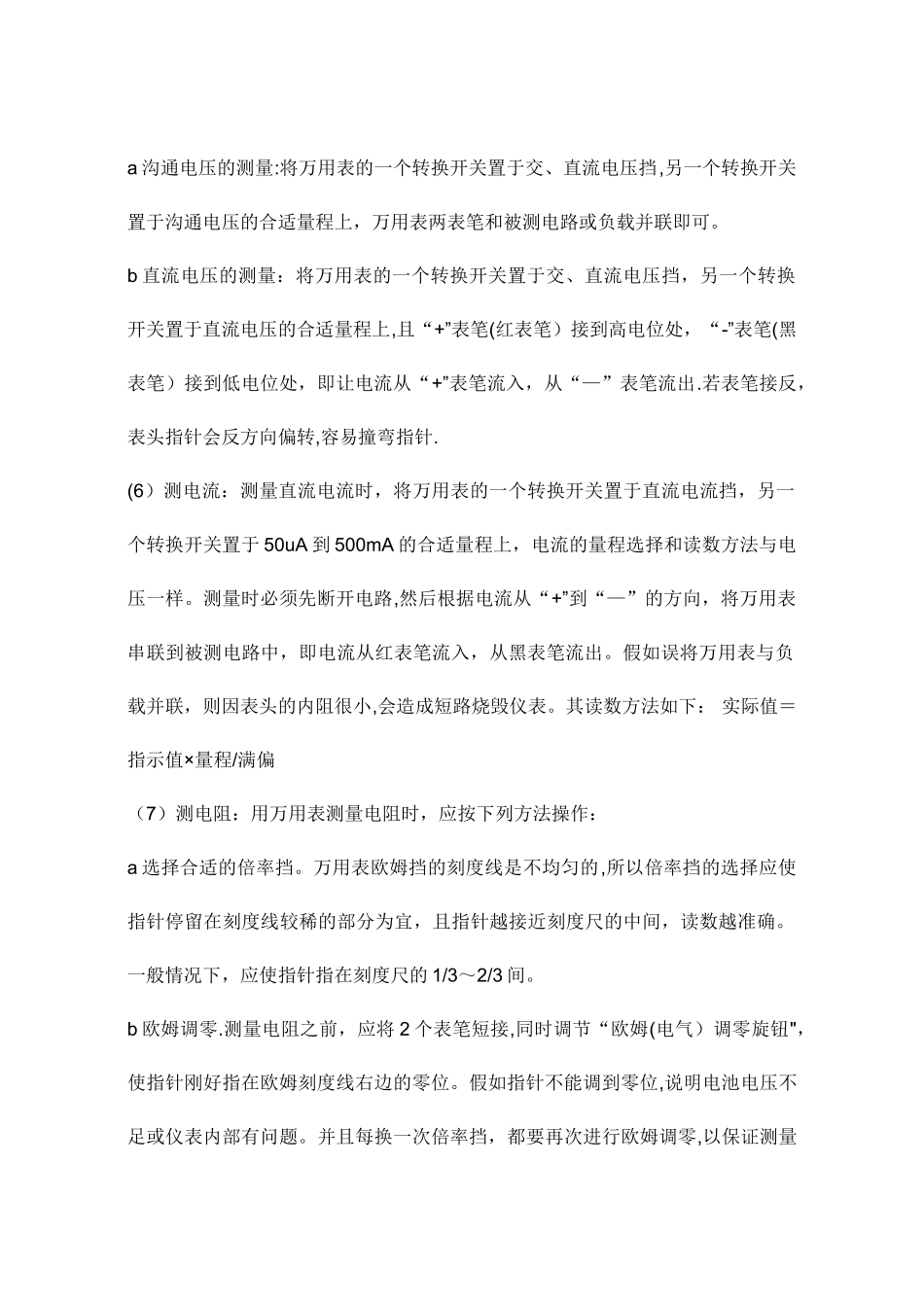

万用表测量沟通电压和电流的方法1.万用表由表头、测量电路及转换开关等三个主要部分组成。 （1）表头它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小,表头的灵敏度愈高。测电压时的内阻越大，其性能就越好.表头上有四条刻度线,它们的功能如下：第一条（从上到下）标有 R 或 Ω，指示的是电阻值,转换开关在欧姆挡时，即读此条刻度线。第二条标有∽和 VA,指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡,量程在除沟通 10V 以外的其它位置时，即读此条刻度线.第三条标有 10V，指示的是 10V 的沟通电压值，当转换开关在交、直流电压挡，量程在沟通 10V 时，即读此条刻度线.第四条标有dB，指示的是音频电平。 （2）测量线路 测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成 它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。 （3)转换开关 其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求.转换开关一般有两个，分别标有不同的档位和量程. 2.2．符号含义 （1）∽ 表示交直流 （2) V－2.5KV 4000Ω/V 表示对于沟通电压及 2。5KV 的直流电压挡，其灵敏度为 4000Ω/V （3）A－V－Ω 表示可测量电流、电压及电阻 （4）45－65－1000Hz 表示使用频率范围为 1000 Hz 以下，标准工频范围为 45－65Hz （5)2000Ω/V DC 表示直流挡的灵敏度为 2000Ω/V3.万用表的使用 (1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。 （2)进行机械调零。 (3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线. （4）选择表笔插孔的位置。 （5)测量电压：测量电压(或电流）时要选择好量程，假如用小量程去测量大电压，则会有烧表的危险；假如用大量程去测量小电压，那么指针偏转太小，无法读数量程的选择应尽量使指针偏转到满刻度的 2/3 左右。假如事先不清楚被测电压的大小时，应先选择最高量程挡,然后逐渐减小到合适的量程. a 沟通电压的测量:将万用表的一个转换开关置于交、直流电压挡,另一个转换开关置于沟通电压的合适量程上，万用表两表笔和被测电路或负载并联即可...
