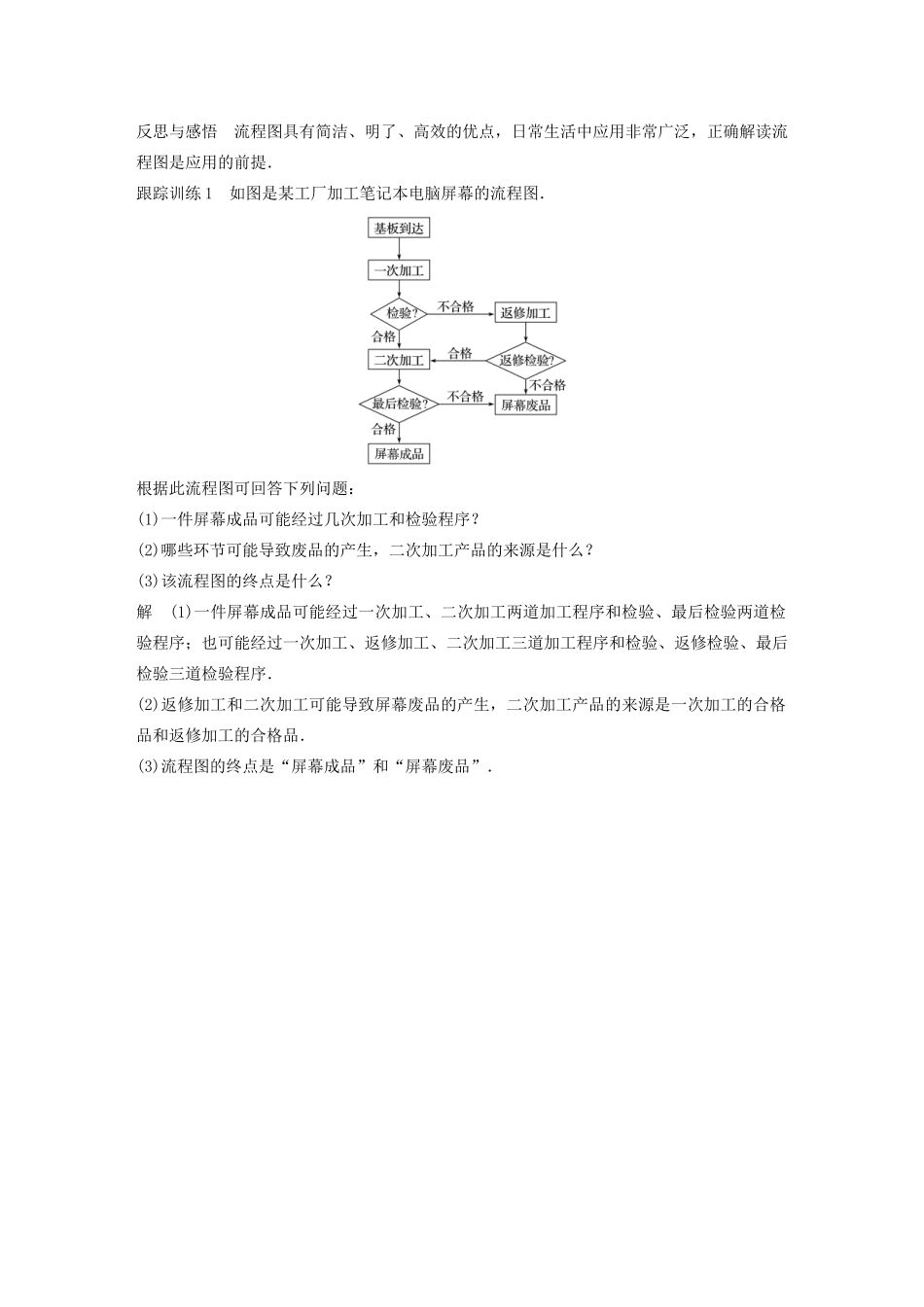

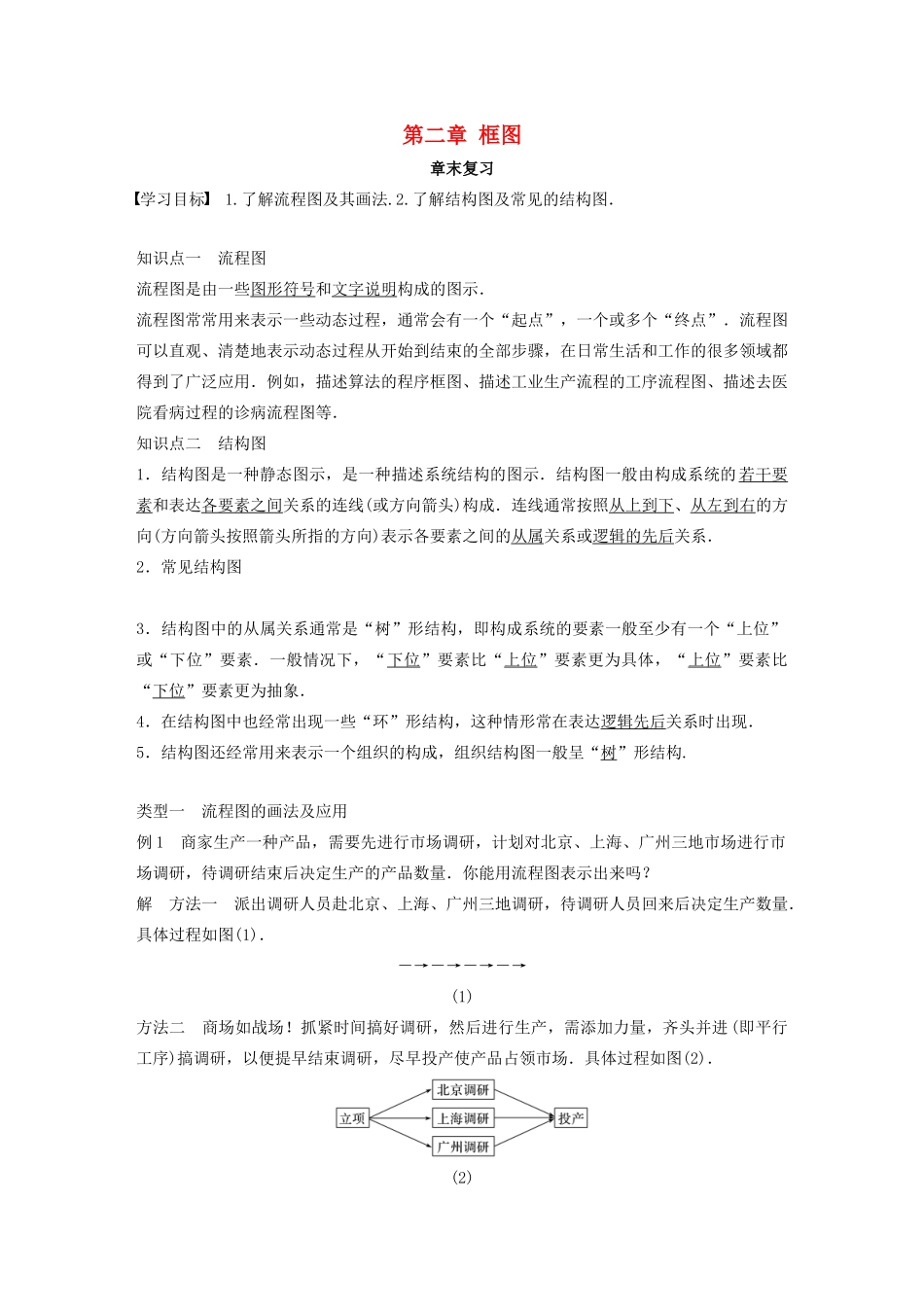

第二章 框图章末复习学习目标 1.了解流程图及其画法.2.了解结构图及常见的结构图．知识点一 流程图流程图是由一些图形符号和文字说明构成的图示．流程图常常用来表示一些动态过程，通常会有一个“起点”，一个或多个“终点”．流程图可以直观、清楚地表示动态过程从开始到结束的全部步骤，在日常生活和工作的很多领域都得到了广泛应用．例如，描述算法的程序框图、描述工业生产流程的工序流程图、描述去医院看病过程的诊病流程图等．知识点二 结构图1．结构图是一种静态图示，是一种描述系统结构的图示．结构图一般由构成系统的若干要素和表达各要素之间关系的连线(或方向箭头)构成．连线通常按照从上到下、从左到右的方向(方向箭头按照箭头所指的方向)表示各要素之间的从属关系或逻辑的先后关系．2．常见结构图3．结构图中的从属关系通常是“树”形结构，即构成系统的要素一般至少有一个“上位”或“下位”要素．一般情况下，“下位”要素比“上位”要素更为具体，“上位”要素比“下位”要素更为抽象．4．在结构图中也经常出现一些“环”形结构，这种情形常在表达逻辑先后关系时出现．5．结构图还经常用来表示一个组织的构成，组织结构图一般呈“树”形结构.类型一 流程图的画法及应用例 1 商家生产一种产品，需要先进行市场调研，计划对北京、上海、广州三地市场进行市场调研，待调研结束后决定生产的产品数量．你能用流程图表示出来吗？解 方法一 派出调研人员赴北京、上海、广州三地调研，待调研人员回来后决定生产数量．具体过程如图(1)．―→―→―→―→(1)方法二 商场如战场！抓紧时间搞好调研，然后进行生产，需添加力量，齐头并进(即平行工序)搞调研，以便提早结束调研，尽早投产使产品占领市场．具体过程如图(2)．(2)反思与感悟 流程图具有简洁、明了、高效的优点，日常生活中应用非常广泛，正确解读流程图是应用的前提．跟踪训练 1 如图是某工厂加工笔记本电脑屏幕的流程图．根据此流程图可回答下列问题：(1)一件屏幕成品可能经过几次加工和检验程序？(2)哪些环节可能导致废品的产生，二次加工产品的来源是什么？(3)该流程图的终点是什么？解 (1)一件屏幕成品可能经过一次加工、二次加工两道加工程序和检验、最后检验两道检验程序；也可能经过一次加工、返修加工、二次加工三道加工程序和检验、返修检验、最后检验三道检验程序．(2)返修加工和二次加工可能导致屏幕废品的产生，二次加工产品的来源是一次加工的合格品和...
