春五年级科学下册 3.2《玩转电磁铁》课件3 大象版-大象版小学五年级下册自然科学课件

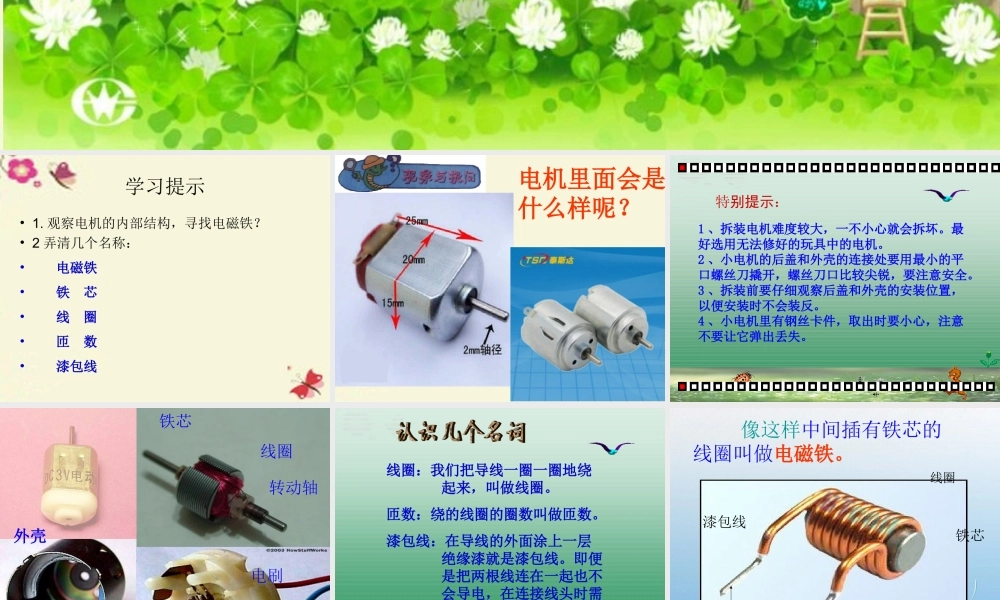

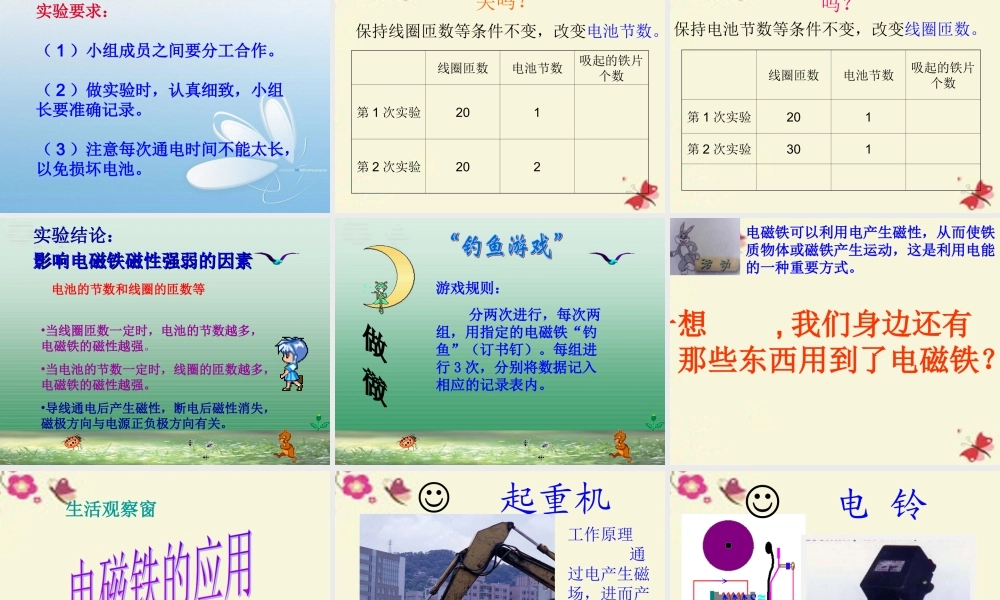

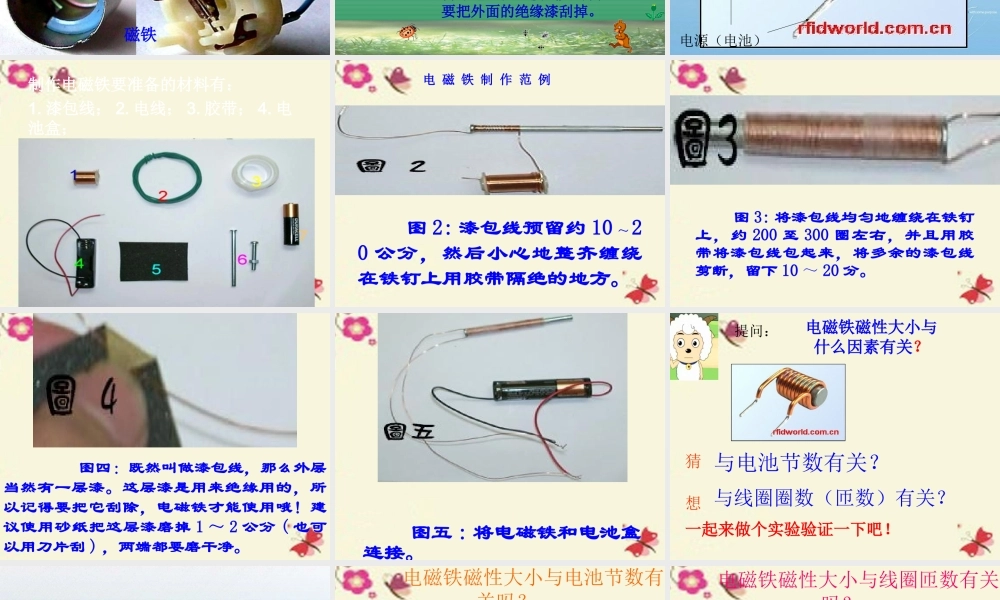

2 玩转电磁铁学习提示• 1. 观察电机的内部结构，寻找电磁铁？• 2 弄清几个名称：• 电磁铁• 铁 芯• 线 圈• 匝 数• 漆包线电机里面会是什么样呢？1 、拆装电机难度较大，一不小心就会拆坏。最好选用无法修好的玩具中的电机。 2 、小电机的后盖和外壳的连接处要用最小的平口螺丝刀撬开，螺丝刀口比较尖锐，要注意安全。3 、拆装前要仔细观察后盖和外壳的安装位置，以便安装时不会装反。4 、小电机里有钢丝卡件，取出时要小心，注意不要让它弹出丢失。特别提示：外壳线圈磁铁电刷铁芯转动轴线圈：我们把导线一圈一圈地绕 起来，叫做线圈。匝数：绕的线圈的圈数叫做匝数。漆包线：在导线的外面涂上一层 绝缘漆就是漆包线。即便 是把两根线连在一起也不 会导电，在连接线头时需 要把外面的绝缘漆刮掉。 像这样中间插有铁芯的线圈叫做电磁铁。线圈铁芯漆包线电源（电池）制作电磁铁要准备的材料有：1. 漆包线； 2. 电线； 3. 胶带； 4. 电池盒；5. 砂纸； 6. 螺丝钉或铁钉； 7. 电池。 图 2: 漆包线预留约 10 ～20 公分，然后小心地整齐缠绕在铁钉上用胶带隔绝的地方。电 磁 铁 制 作 范 例 图 3: 将漆包线均匀地缠绕在铁钉上，约 200 至 300 圈左右，并且用胶带将漆包线包起来，将多余的漆包线剪断，留下 10 ～ 20 分。 图四：既然叫做漆包线，那么外层当然有一层漆。这层漆是用来绝缘用的，所以记得要把它刮除，电磁铁才能使用哦！建议使用砂纸把这层漆磨掉 1 ～ 2 公分 ( 也可以用刀片刮 ) ，两端都要磨干净。 图五 : 将电磁铁和电池盒连接。 电磁铁磁性大小与什么因素有关？猜 想与电池节数有关？与线圈圈数（匝数）有关？提问：一起来做个实验验证一下吧！实验要求：（ 1 ）小组成员之间要分工合作。 （ 2 ）做实验时，认真细致，小组长要准确记录。（ 3 ）注意每次通电时间不能太长，以免损坏电池。 电磁铁磁性大小与电池节数有关吗？保持线圈匝数等条件不变，改变电池节数。线圈匝数电池节数吸起的铁片个数第 1 次实验201第 2 次实验202 电磁铁磁性大小与线圈匝数有关吗？保持电池节数等条件不变，改变线圈匝数。线圈匝数电池节数吸起的铁片个数第 1 次实验201第 2 次实验301•当线圈匝数一定时，电池的节数越多，电磁铁的磁性越强。•当电池的节数一定时，线圈的匝数越多，电磁铁的磁性越强。•导线通电后产生磁性，断电后磁性消失，磁极方向...
