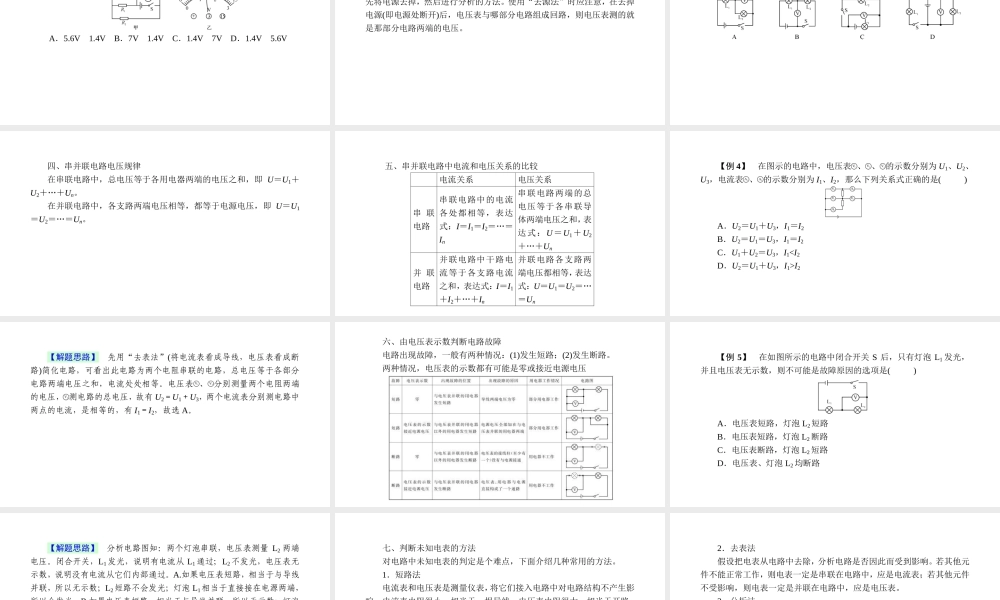

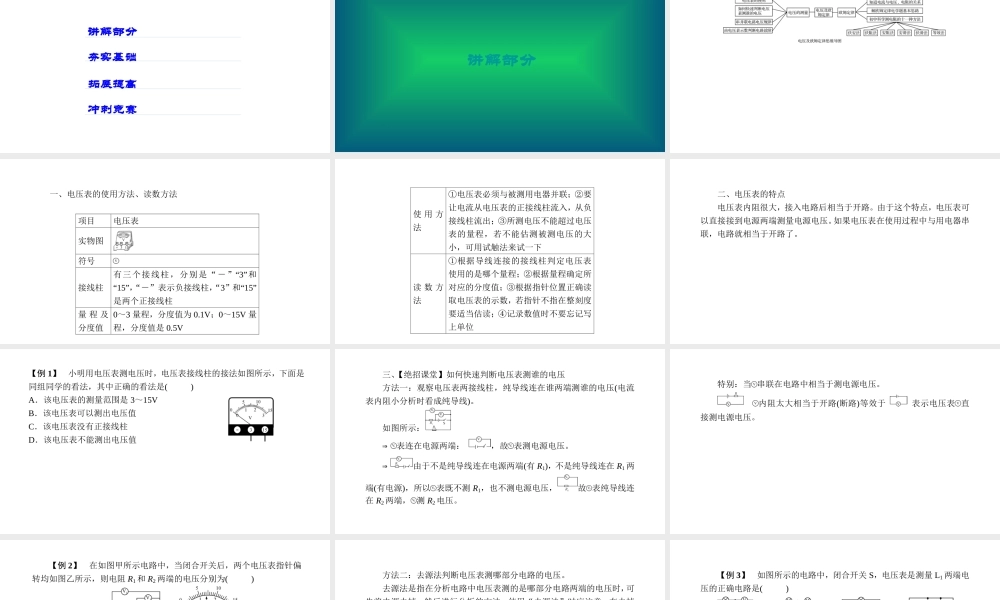

第四章 电路探秘科 学ZJ第十五讲 电压及欧姆定律拓展提高内容索引冲刺竞赛夯实基础讲解部分讲解部分 一、电压表的使用方法、读数方法 项目 电压表 实物图 符号 接线柱 有三个接线柱，分别是“－”“3”和“15”，“－”表示负接线柱，“3”和“15”是两个正接线柱 量 程 及分度值 0～3 量程，分度值为 0.1V；0～15V 量程，分度值是 0.5V 使 用 方法 ①电压表必须与被测用电器并联；②要让电流从电压表的正接线柱流入，从负接线柱流出；③所测电压不能超过电压表的量程，若不能估测被测电压的大小，可用试触法来试一下 读 数 方法 ①根据导线连接的接线柱判定电压表使用的是哪个量程；②根据量程确定所对应的分度值；③根据指针位置正确读取电压表的示数，若指针不指在整刻度要适当估读；④记录数值时不要忘记写上单位 二、电压表的特点 电压表内阻很大，接入电路后相当于开路。由于这个特点，电压表可以直接接到电源两端测量电源电压。如果电压表在使用过程中与用电器串联，电路就相当于开路了。 【例 1】 小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是( D ) A．该电压表的测量范围是 3～15V B．该电压表可以测出电压值 C．该电压表没有正接线柱 D．该电压表不能测出电压值 【解题思路】 根据表盘可知，电压表为双量程电压表，“－”为公共负接线柱，当使用“－”“3”时，量程为 0～3V；当使用“－”“15”时，量程为 0～15V；使用“3”“15”两个接线柱不能测出电压值。故选 D。 三、【绝招课堂】如何快速判断电压表测谁的电压 方法一：观察电压表两接线柱，纯导线连在谁两端测谁的电压(电流表内阻小分析时看成纯导线)。 如图所示： ⇒表连在电源两端： ，故 表测电源电压。 ⇒由于不是纯导线连在电源两端(有 R1)，不是纯导线连在 R1 两端(有电源)，所以 表既不测 R1，也不测电源电压，故 表纯导线连在 R2 两端， 测 R2 电压。 特别：当 串联在电路中相当于测电源电压。 内阻太大相当于开路(断路)等效于 表示电压表 直接测电源电压。 【例 2】 在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻 R1 和 R2 两端的电压分别为( A ) A．5.6V 1.4V B．7V 1.4V C．1.4V 7V D．1.4V 5.6V 【解题思路】 由题中的图可知：V1 测的是电源电压；V2 测的是 R2两端的电压。即 V1 的示数应...
