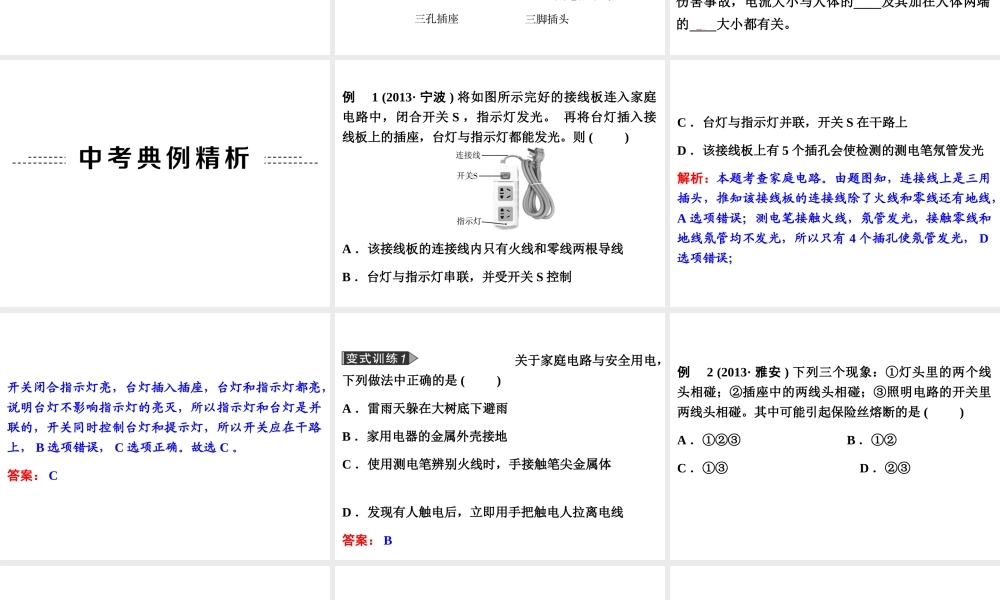

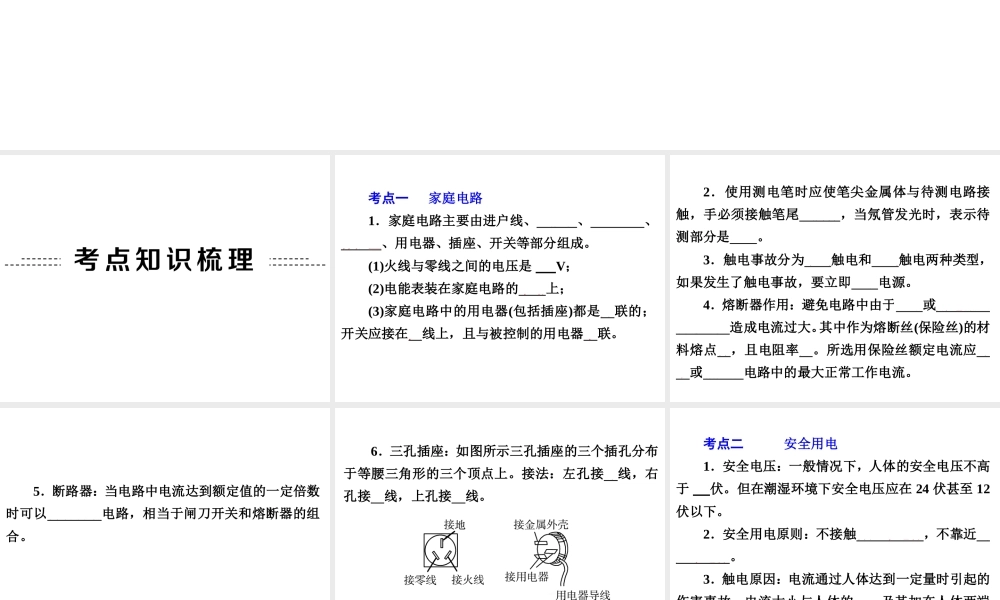

专题 23 家庭电路考点一 家庭电路 1．家庭电路主要由进户线、电能表、闸刀开关、保险盒、用电器、插座、开关等部分组成。 (1)火线与零线之间的电压是 220V； (2)电能表装在家庭电路的干路上； (3)家庭电路中的用电器(包括插座)都是并联的；开关应接在火线上，且与被控制的用电器串联。 2．使用测电笔时应使笔尖金属体与待测电路接触，手必须接触笔尾金属体，当氖管发光时，表示待测部分是火线。 3．触电事故分为单线触电和双线触电两种类型，如果发生了触电事故，要立即切断电源。 4．熔断器作用：避免电路中由于短路或用电器总功率过大造成电流过大。其中作为熔断丝(保险丝)的材料熔点低，且电阻率大。所选用保险丝额定电流应等于或稍大于电路中的最大正常工作电流。 5．断路器：当电路中电流达到额定值的一定倍数时可以自动切断电路，相当于闸刀开关和熔断器的组合。 6．三孔插座：如图所示三孔插座的三个插孔分布于等腰三角形的三个顶点上。接法：左孔接零线，右孔接火线，上孔接地线。 考点二 安全用电 1．安全电压：一般情况下，人体的安全电压不高于 36 伏。但在潮湿环境下安全电压应在 24 伏甚至 12伏以下。 2．安全用电原则：不接触低压带电体，不靠近高压带电体。 3．触电原因：电流通过人体达到一定量时引起的伤害事故，电流大小与人体的电阻及其加在人体两端的电压大小都有关。 例 1 (2013· 宁波 ) 将如图所示完好的接线板连入家庭电路中，闭合开关 S ，指示灯发光。 再将台灯插入接线板上的插座，台灯与指示灯都能发光。则 ( ) A ．该接线板的连接线内只有火线和零线两根导线 B ．台灯与指示灯串联，并受开关 S 控制 C ．台灯与指示灯并联，开关 S 在干路上 D ．该接线板上有 5 个插孔会使检测的测电笔氖管发光 解析：本题考查家庭电路。由题图知，连接线上是三用插头，推知该接线板的连接线除了火线和零线还有地线，A 选项错误；测电笔接触火线，氖管发光，接触零线和地线氖管均不发光，所以只有 4 个插孔使氖管发光， D选项错误； 开关闭合指示灯亮，台灯插入插座，台灯和指示灯都亮，说明台灯不影响指示灯的亮灭，所以指示灯和台灯是并联的，开关同时控制台灯和提示灯，所以开关应在干路上， B 选项错误， C 选项正确。故选 C 。 答案： C 关于家庭电路与安全用电，下列做法中正确的是 ( ) A ．雷雨天躲在大树底下避雨 B ．家用电器的金属外壳接地 C ．使...
