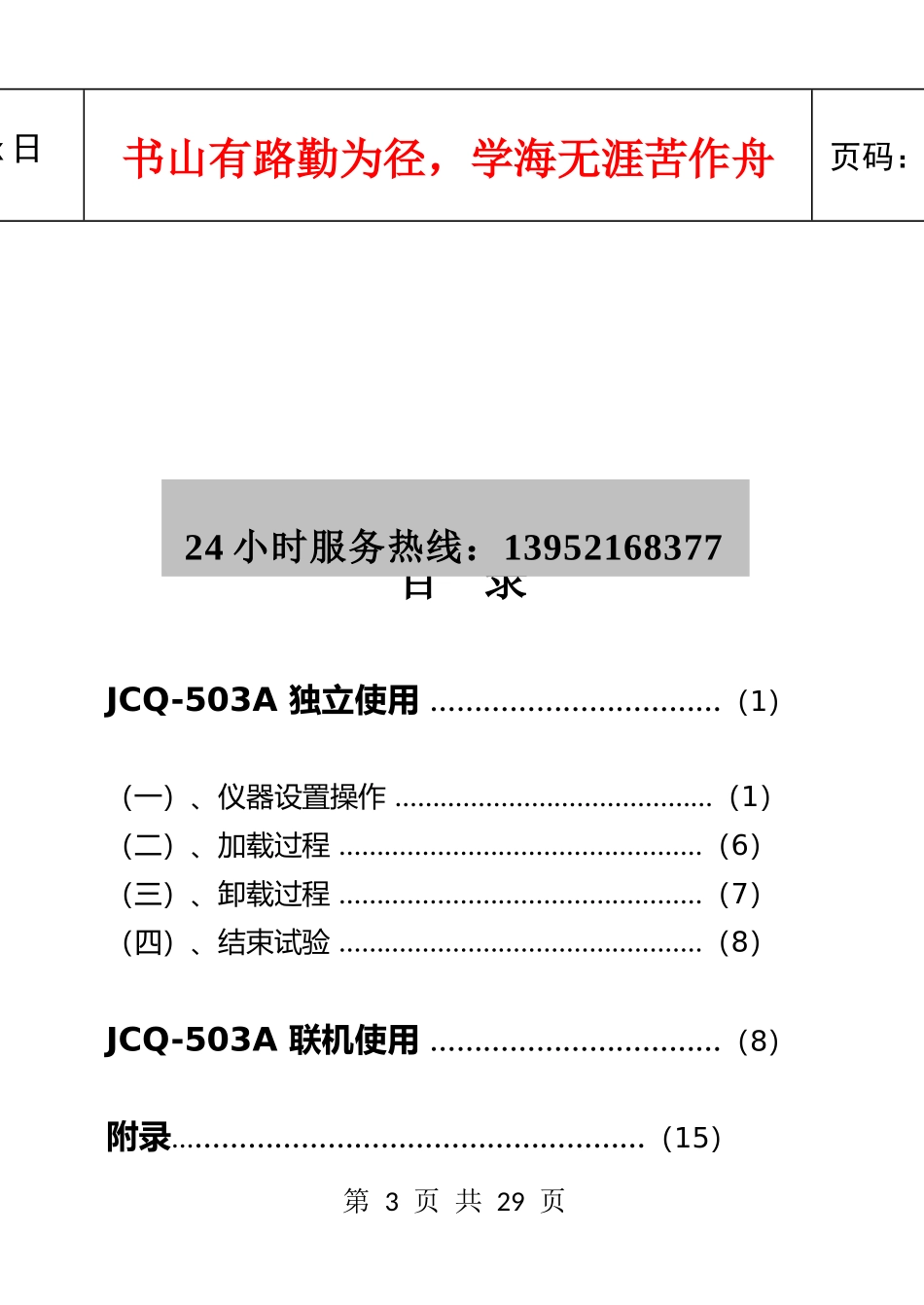

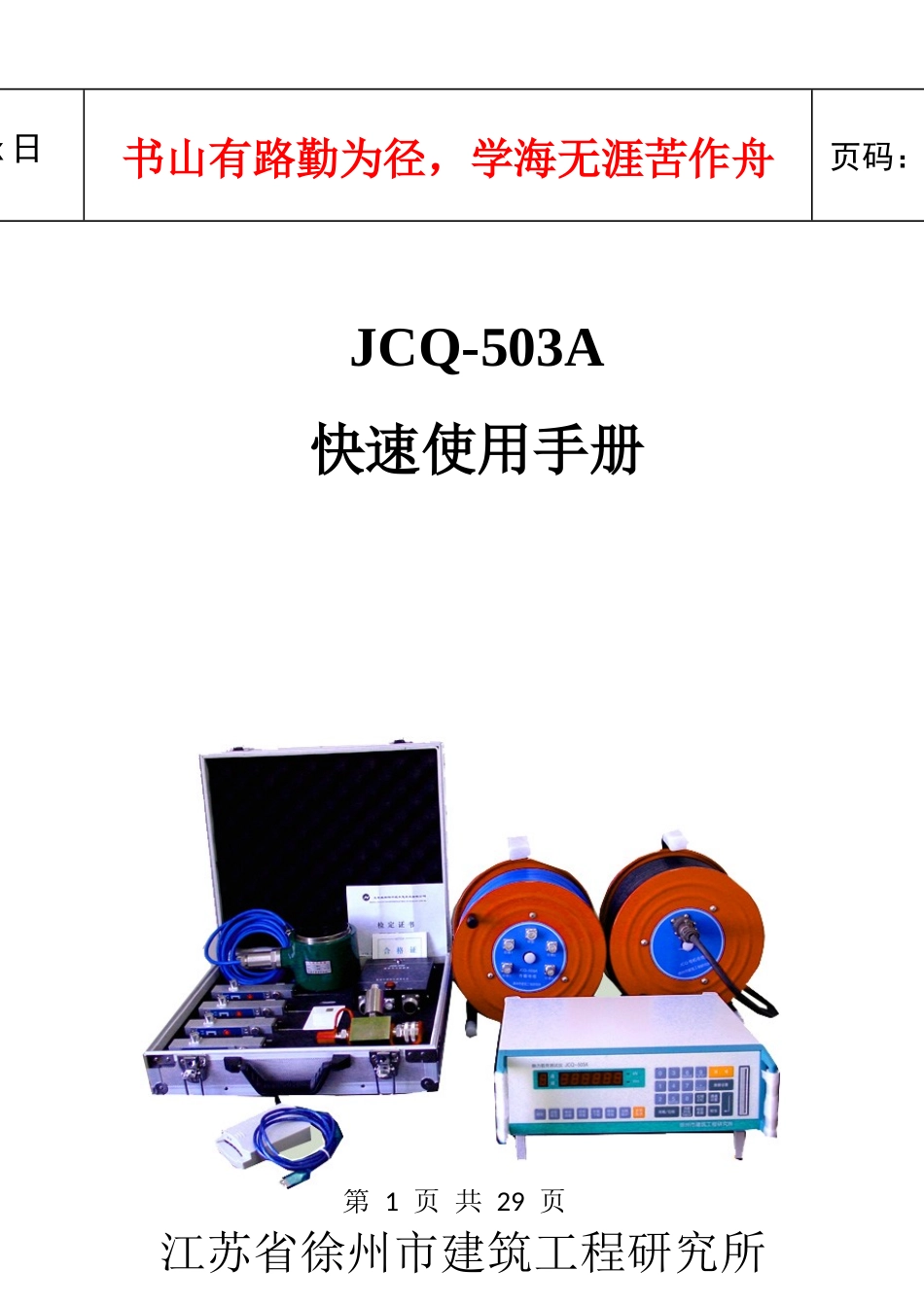

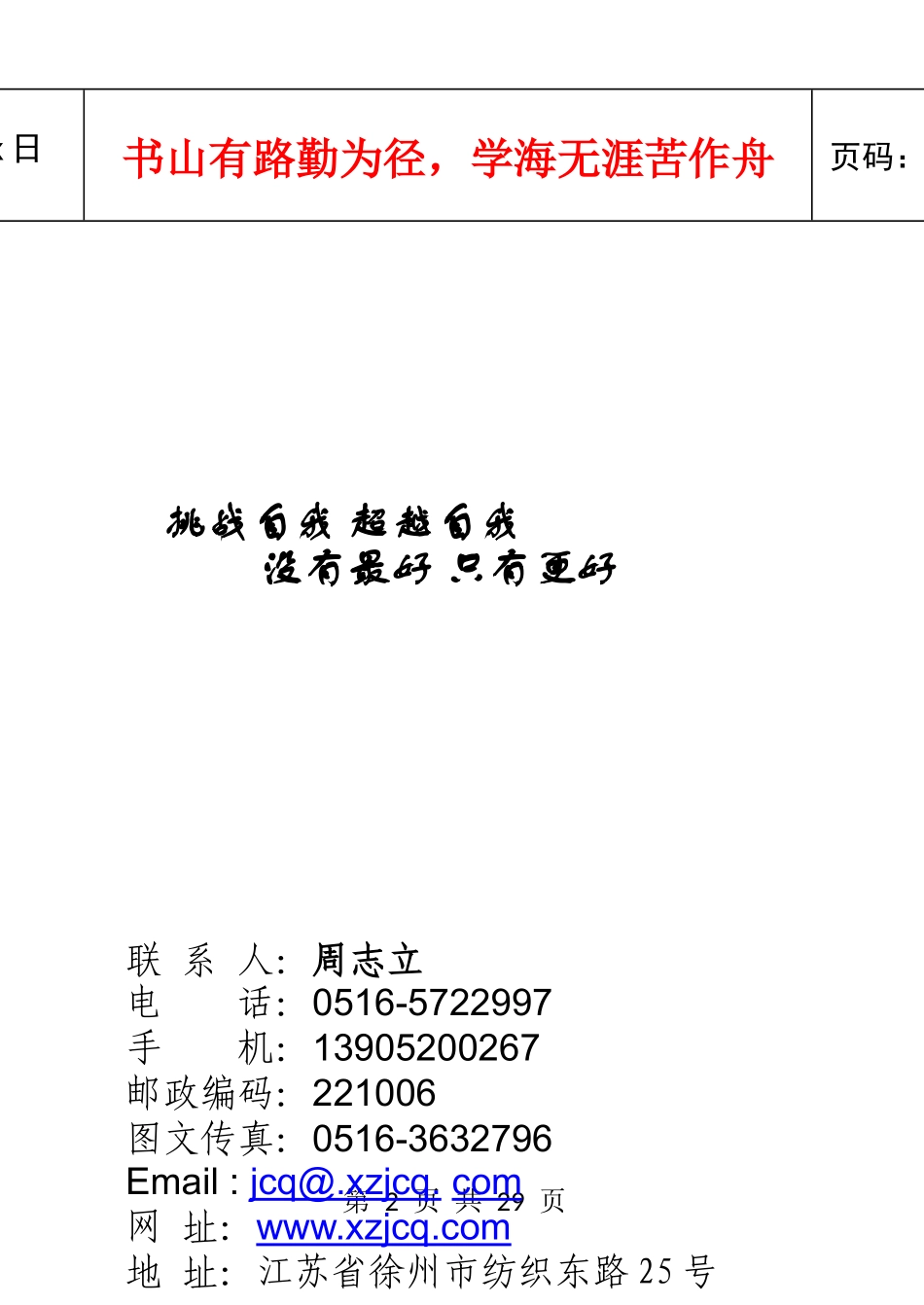

第1页共29页x日书山有路勤为径，学海无涯苦作舟页码：江苏省徐州市建筑工程研究所JCQ-503A快速使用手册第2页共29页第1页共29页x日书山有路勤为径，学海无涯苦作舟页码：挑战自我超越自我没有最好只有更好联系人：周志立电话：0516-5722997手机：13905200267邮政编码：221006图文传真：0516-3632796Email:jcq@.xzjcq.com网址：www.xzjcq.com地址：江苏省徐州市纺织东路25号第3页共29页第2页共29页x日书山有路勤为径，学海无涯苦作舟页码：目录JCQ-503A独立使用……………………………（1）（一）、仪器设置操作……………………………………（1）（二）、加载过程…………………………………………（6）（三）、卸载过程…………………………………………（7）（四）、结束试验…………………………………………（8）JCQ-503A联机使用……………………………（8）附录………………………………………………（15）联系人：周志立电话：0516-5722997手机：13905200267邮政编码：221006图文传真：0516-3632796Email:jcq@.xzjcq.com网址：www.xzjcq.com地址：江苏省徐州市纺织东路25号24小时服务热线：13952168377第4页共29页第3页共29页x日书山有路勤为径，学海无涯苦作舟页码：附1：JCQ-503A仪器试验规范代号及其对应的测读桩沉降间隔时间和稳定标准………………………（15）附2：压力传感器标定系数计算方法…………………（18）附3：有关注意事项………………………………………（19）欢迎选用本机型，快速指南里可以帮助您更快捷的操作。希望在使用本手册前请仔细阅读产品说明书，妥善保管这些资料，以备使用。JCQ-503A可分为独立使用和与计算机联机使用。联机使用方式与JCQ-503C机使用方式基本相同。第5页共29页第4页共29页x日书山有路勤为径，学海无涯苦作舟页码：JCQ-503A独立使用仪器整个系统安装完毕，并确认无异常后，方可依次进行下列操作。（一）、仪器设置操作1.1清除仪器内部存储的原始测试数据操作步骤：（1）按“清零”键，显示器数据闪烁（2）按“桩号”键，操作完成注意：此项操作要慎重，应确认仪器内部的原始测试数据已无需保存方可操作此步骤，否则，应直接操作“1.2”。1.2清除上次试验设置的无用参数：（也可以作为“结束试验”用）。操作步骤：（1）按“清零”键，显示器数据闪烁（2）按“回车”键，操作完成第6页共29页第5页共29页x日书山有路勤为径，学海无涯苦作舟页码：注意：如果上次试验结束后已进行过此操作，也可跳过本步，直接进行下一步操作。1.3根据需要设置仪器为“自动”或“手动”状态操作步骤：按“自动”键，自动键上的指示灯亮表示“自动状态”；自动键上的指示灯熄灭表示“手动状态”。1.4设置“试验规范”操作步骤：（1）按“试验规范”键（2）按“数据设置”键（3）输入规范对应的编号（4）按“回车”键注意：试验规范编号一但设置就“记忆”在仪器内部，所以，如本次试验所选的试验规范和上次试验所选择的试验规范相同，可不必重新设置试验规范编号，直接进行下一步操作。1.5设置“单级荷载”第7页共29页第6页共29页x日书山有路勤为径，学海无涯苦作舟页码：操作步骤：（1）按“单级荷载”键（2）按“数据设置”键（3）输入试验本次需要的单级荷载值（4）按“回车”键1.6设置“补载下限”操作步骤：（1）按“补载下限”键（2）按“数据设置”键（3）输入本次试验的补载下限值（4）按“回车”键注意：补载下限值一旦设置就“记忆”在仪器内部，所以，如本次试验所选的补载下限值和上次试验所选择的补载下限值相同，可不必重新设置补载下限值，直接进行下一步操作。1.7设置“限制荷载”操作步骤：（1）按“限制荷载”键（2）按“数据设置”键（3）输入本次试验的极限荷载值（4）按“回车”键第8页共29页第7页共29页x日书山有路勤为径，学海无涯苦作舟页码：注意：限制荷载值一旦设置就“记忆”在仪器内部，所以，如本次试验所选的限制荷载值和上次试验所选择的限制荷载值相同，可不必重新设置限制荷载值，直接操作下一步骤。1.8设置“加载保护”（单位“秒”）操作步骤：（1）按“加载保护”键（2）按“数据设置”键（3）输入本次试验的加...
