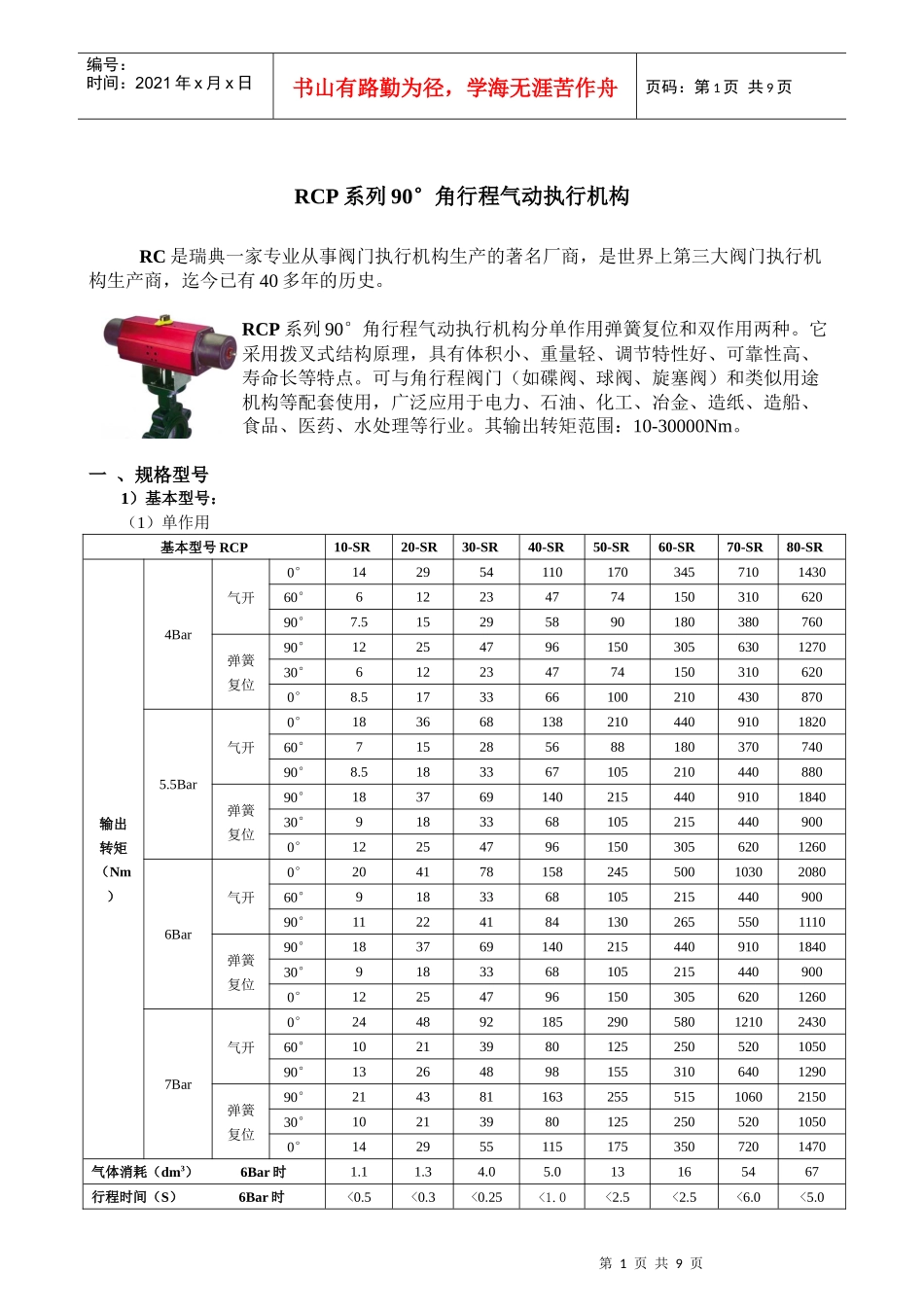

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页RCP系列90°角行程气动执行机构RC是瑞典一家专业从事阀门执行机构生产的著名厂商,是世界上第三大阀门执行机构生产商,迄今已有40多年的历史。RCP系列90°角行程气动执行机构分单作用弹簧复位和双作用两种。它采用拨叉式结构原理,具有体积小、重量轻、调节特性好、可靠性高、寿命长等特点。可与角行程阀门(如碟阀、球阀、旋塞阀)和类似用途机构等配套使用,广泛应用于电力、石油、化工、冶金、造纸、造船、食品、医药、水处理等行业。其输出转矩范围:10-30000Nm。一、规格型号1)基本型号:(1)单作用基本型号RCP10-SR20-SR30-SR40-SR50-SR60-SR70-SR80-SR输出转矩(Nm)4Bar气开0°142954110170345710143060°61223477415031062090°7.515295890180380760弹簧复位90°12254796150305630127030°6122347741503106200°8.51733661002104308705.5Bar气开0°183668138210440910182060°71528568818037074090°8.5183367105210440880弹簧复位90°183769140215440910184030°91833681052154409000°1225479615030562012606Bar气开0°2041781582455001030208060°918336810521544090090°112241841302655501110弹簧复位90°183769140215440910184030°91833681052154409000°1225479615030562012607Bar气开0°2448921852905801210243060°10213980125250520105090°132648981553106401290弹簧复位90°2143811632555151060215030°1021398012525052010500°1429551151753507201470气体消耗(dm3)6Bar时1.11.34.05.013165467行程时间(S)6Bar时<0.5<0.3<0.25<1.0<2.5<2.5<6.0<5.0第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页法兰ISO/DINF05F05F07/F10F10/F07F10/F12F12/F10F14F16/F12重量(Kg)1.52.24.27.012184568(2)双作用基本型号RCP10-DA20-DA30-DA40-DA50-DA60-DA70-DA80-DA输出转矩(Nm)4Bar0°2551961953006101260254050°12254797150300630127090°18366914021544091018305.5Bar0°34701302704108401730350050°173566135210420860175090°255095190300600125025006Bar0°38761452904509101890380050°193872145225460940190090°2754105210320650136027407Bar0°448816534053010702200445050°2244831702605301100222090°326312024038077015903190气体消耗(dm3)6Bar时顺时针1.11.34.05.013165467逆时针0.61.12.24.46.913.83366行程时间(S)6Bar时顺时针<0.5<0.3<0.25<1.0<2.5<2.5<6.0<5.0逆时针<0.25<0.25<1.0<1.0<1.5<2.0<4.0<5.0法兰ISO/DINF05F05F07/F10F10/F07F10/F12F12/F10F14F16/F12重量(Kg)1.21.63.54.99.41232452)说明:工作压力:Max.10Bar。工作介质:干燥、清洁、无腐蚀的气体(如空气、惰性气体等)。环境温度:-20~+80℃(特殊温度:高温+150℃,低温-40℃)。特殊要求:高转矩(达30000Nm)、超高温、强腐蚀,请与我们联系。3)选型指南:(具体选型请与我们联系)举例:气源压力为6Bar,所需转矩为80Nm(80×1.25=100,1.25为安全系数)。型号:单作用:RCP50-SR(查表时以开向90°值为准)。双作用:RCP30-DA(查表时以90°值为准)。第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页二.组成结构1)整体结构:2)主要特点:双作用特性曲线单作用特性曲线(1)结构紧凑,体积小(比齿轮齿条式小20-30%)、效率高、重量轻。第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页(2)轴承传递动力,摩擦小、可靠性高、寿命长。(3)开/关位置时输出转矩增大而运行速度降低,调节特性好。(4)标准连接,符合ISO5211/DIN3337和NAMUR标准。3)工作原理:(1)单作用气开弹簧复位气开时,压缩气体自底部进入气缸中腔(如左图),压缩弹簧,推动活塞向端部移动(主轴逆时针方向旋转),气动执行器打开。弹簧复位时,气体从底部排除(如右图),弹簧推动活塞向中部移动(主轴顺时针方向旋转),气动执行器关闭。(2)双作...
