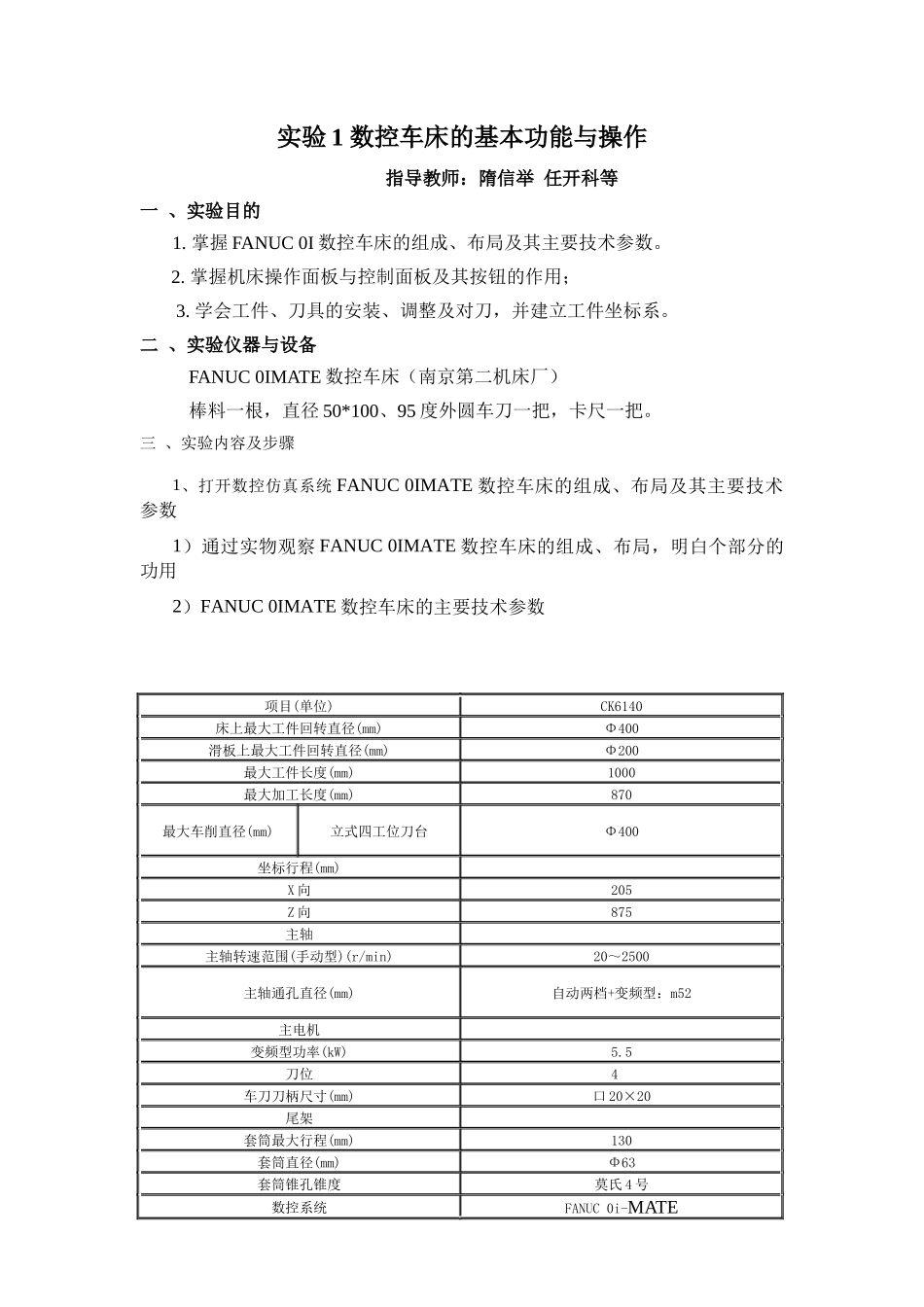

实验1数控车床的基本功能与操作指导教师：隋信举任开科等一、实验目的1
掌握FANUC0I数控车床的组成、布局及其主要技术参数
掌握机床操作面板与控制面板及其按钮的作用；3
学会工件、刀具的安装、调整及对刀，并建立工件坐标系
二、实验仪器与设备FANUC0IMATE数控车床（南京第二机床厂）棒料一根，直径50*100、95度外圆车刀一把，卡尺一把
三、实验内容及步骤1、打开数控仿真系统FANUC0IMATE数控车床的组成、布局及其主要技术参数1）通过实物观察FANUC0IMATE数控车床的组成、布局，明白个部分的功用2）FANUC0IMATE数控车床的主要技术参数项目(单位)CK6140床上最大工件回转直径(mm)Φ400滑板上最大工件回转直径(mm)Φ200最大工件长度(mm)1000最大加工长度(mm)870最大车削直径(mm)立式四工位刀台Φ400坐标行程(mm)X向205Z向875主轴主轴转速范围(手动型)(r/min)20～2500主轴通孔直径(mm)自动两档+变频型：m52主电机变频型功率(kW)5
5刀位4车刀刀柄尺寸(mm)口20×20尾架套筒最大行程(mm)130套筒直径(mm)Φ63套筒锥孔锥度莫氏4号数控系统FANUC0i-MATE2、打开数控车床操作面板及控制面板，了解各键的作用FANUCoi-MATE（南京第二机床厂）系统操作面板及各键功能键盘说明：名称功能说明复位键(RESET)按下这个键可以使CNC复位或者取消报警等
软键根据不同的画面，软键有不同的功能
软键功能显示在屏幕的底端
地址和数字键按下这些键可以输入字母，数字或者其它字符
其中（EOB）为输入（；）做为程序段的结束符
上档键（SHIFT）在键盘上的某些键具有两个功能
按下键可以在这两个功能之间进行切换
输入键（INPUT）当按下一个字母键或者数字键时，再按该键数据被输入到缓冲区，并
