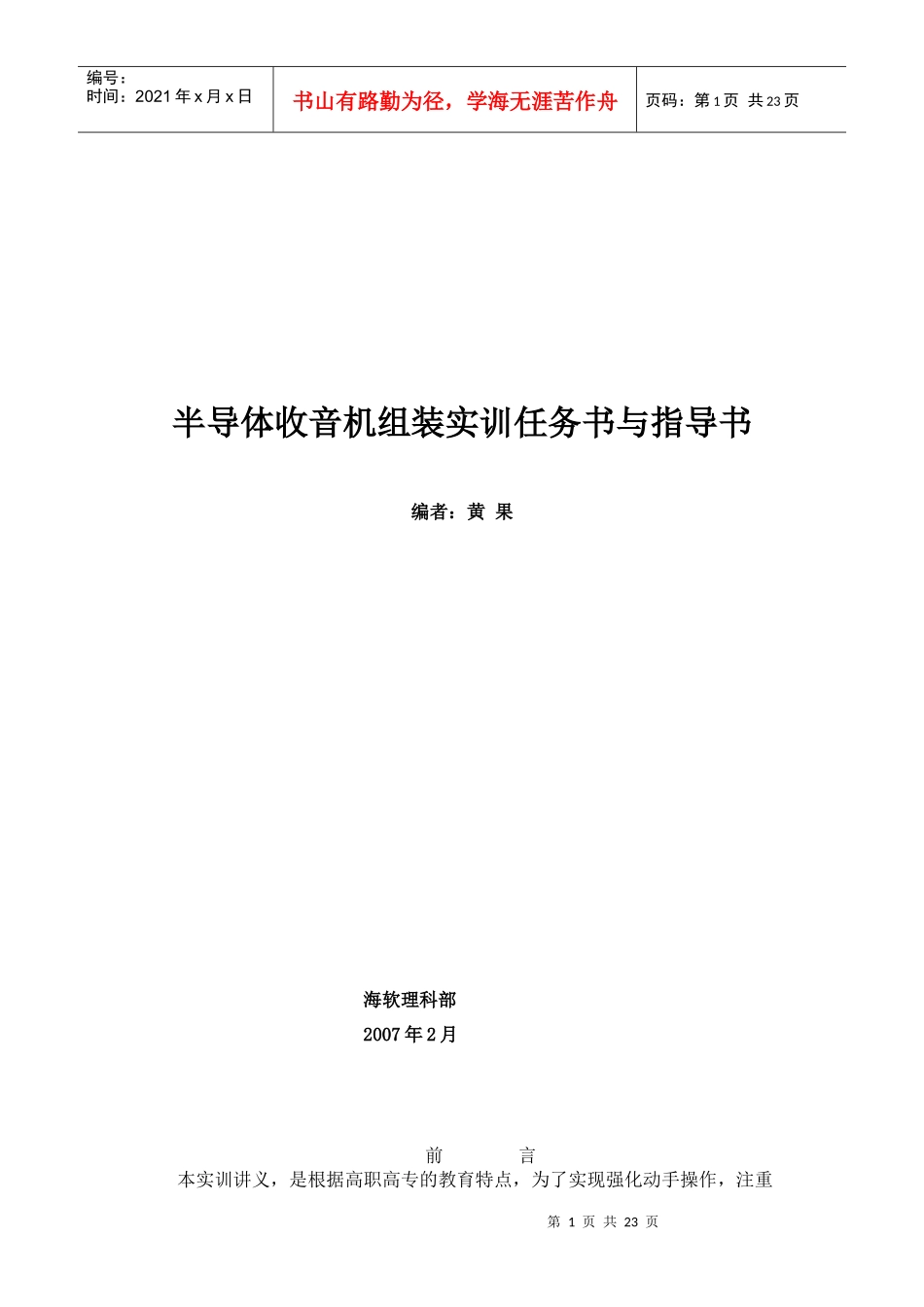

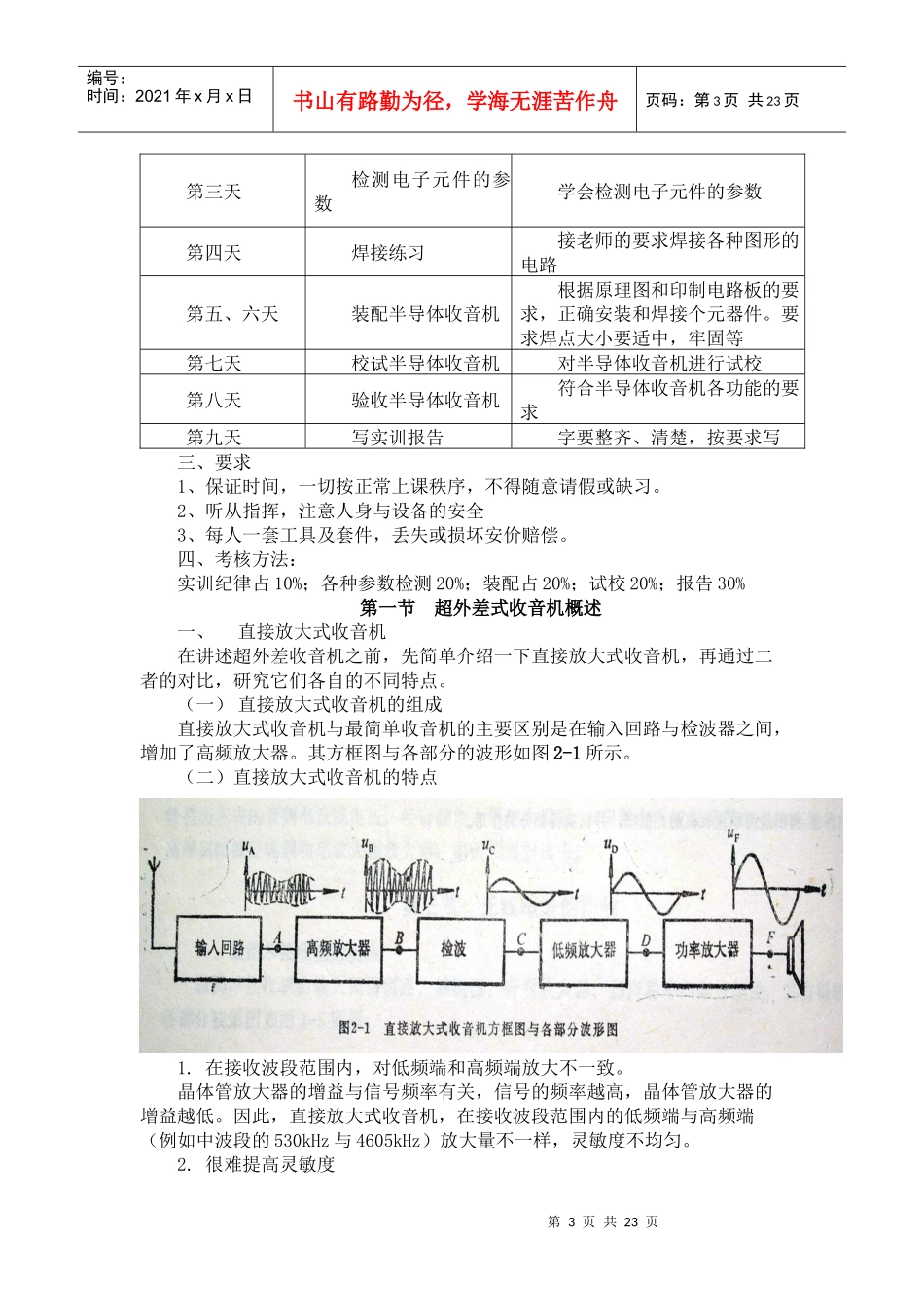

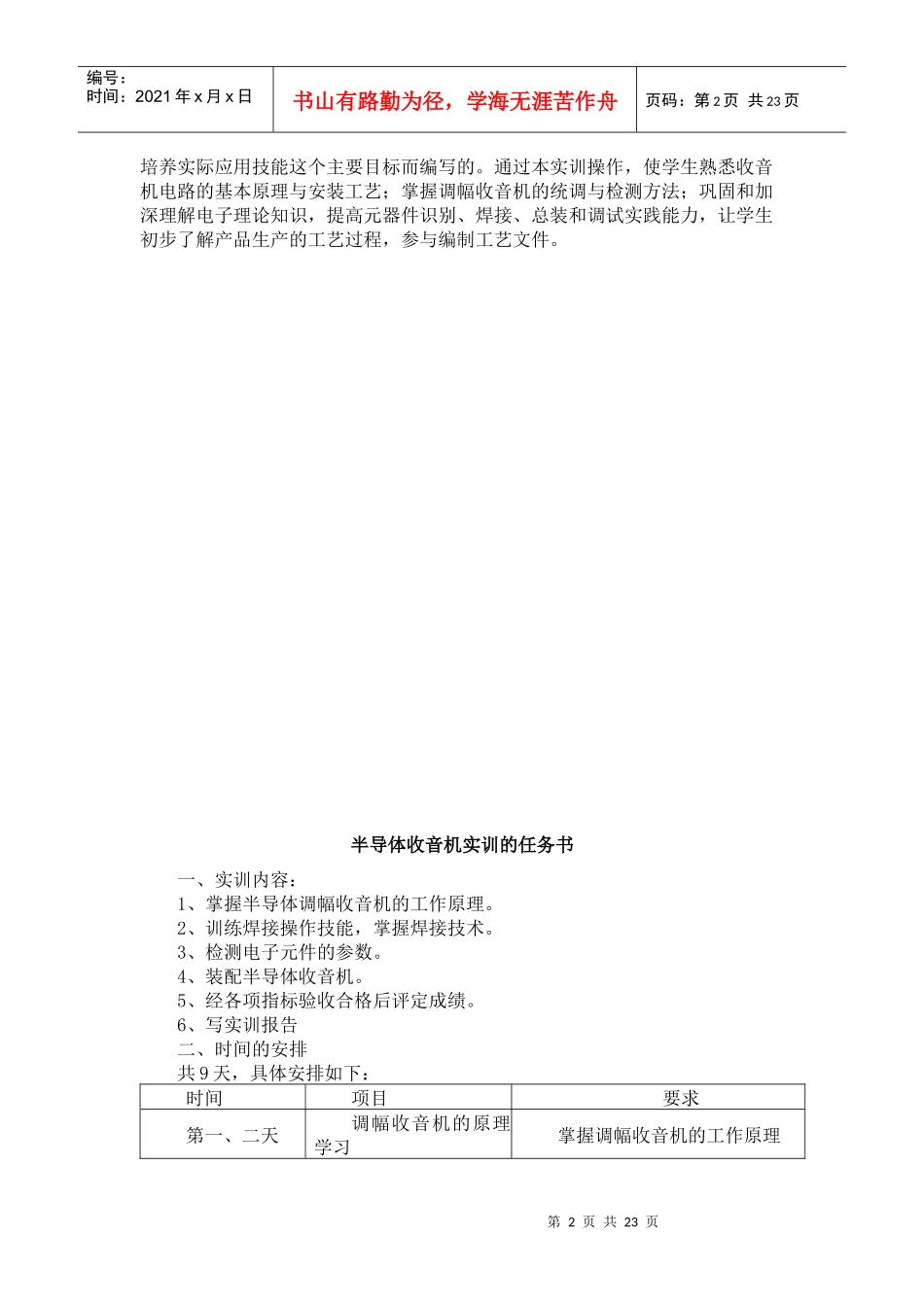

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页半导体收音机组装实训任务书与指导书编者：黄果海软理科部2007年2月前言本实训讲义，是根据高职高专的教育特点，为了实现强化动手操作，注重第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页培养实际应用技能这个主要目标而编写的。通过本实训操作，使学生熟悉收音机电路的基本原理与安装工艺；掌握调幅收音机的统调与检测方法；巩固和加深理解电子理论知识，提高元器件识别、焊接、总装和调试实践能力，让学生初步了解产品生产的工艺过程，参与编制工艺文件。半导体收音机实训的任务书一、实训内容：1、掌握半导体调幅收音机的工作原理。2、训练焊接操作技能，掌握焊接技术。3、检测电子元件的参数。4、装配半导体收音机。5、经各项指标验收合格后评定成绩。6、写实训报告二、时间的安排共9天，具体安排如下：时间项目要求第一、二天调幅收音机的原理学习掌握调幅收音机的工作原理第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页第三天检测电子元件的参数学会检测电子元件的参数第四天焊接练习接老师的要求焊接各种图形的电路第五、六天装配半导体收音机根据原理图和印制电路板的要求，正确安装和焊接个元器件。要求焊点大小要适中，牢固等第七天校试半导体收音机对半导体收音机进行试校第八天验收半导体收音机符合半导体收音机各功能的要求第九天写实训报告字要整齐、清楚，按要求写三、要求1、保证时间，一切按正常上课秩序，不得随意请假或缺习。2、听从指挥，注意人身与设备的安全3、每人一套工具及套件，丢失或损坏安价赔偿。四、考核方法：实训纪律占10%；各种参数检测20%；装配占20%；试校20%；报告30%第一节超外差式收音机概述一、直接放大式收音机在讲述超外差收音机之前，先简单介绍一下直接放大式收音机，再通过二者的对比，研究它们各自的不同特点。（一）直接放大式收音机的组成直接放大式收音机与最简单收音机的主要区别是在输入回路与检波器之间，增加了高频放大器。其方框图与各部分的波形如图2-1所示。（二）直接放大式收音机的特点1.在接收波段范围内，对低频端和高频端放大不一致。晶体管放大器的增益与信号频率有关，信号的频率越高，晶体管放大器的增益越低。因此，直接放大式收音机，在接收波段范围内的低频端与高频端（例如中波段的530kHz与4605kHz）放大量不一样，灵敏度不均匀。2.很难提高灵敏度第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页为接收较远地区或信号较弱的电台，就必须提高整机的增益。但是，高频放大是极易产生自激的，工作不稳定，因此，高频放大一般不超过两级，增益不可能很高，整机的灵敏度也就很难提高。3.选择性差直接放大式收音机的选频回路只有输入调谐回路，不可能多设置调谐回路，因此，选频效果受到了限制，整机选择性差。4.工作稳定性差高频放大级本身就容易产生自激，在再生复式电路中，高频放大晶体管兼作低频放大用，互相牵制，更容易产生自激。再生量的大小很难控制，如果再生量过大，极易产生自激啸叫。因此，电路工作稳定性差。由于直接放大式收音机，存在以上自身难以克服的缺点，所以，近年来它已经基本被淘汰。二、超外差式收音机超外差式收音机可以克服直接放大式收音机的缺点。超外差式收音机最突出的特点是：它把接收到的电台信号与本机振荡信号同时送入变频管进行混频，并始终保持本机振荡频率比外来信号频率高465kHz，通过选频电路，取两个信号的“差额”进行中频放大。这种电路叫做超外差式电路，采用超外差式电路的收音机叫做超外差式收音机。（一）超外差式收音机的基本组成超外差式收音机由输入回路、变频级、中频放大级、检波级、AGC电路、低频放大级、功率放大级和扬声器组成。其方框图与各部分波形图如图2-2所示。（二）超外差式收音机工作过程输入回路从天线接收到的许多广播电台发射出的高频调幅波信号中，选择出所需要接收的电台的信号，将它送到混频管。...
