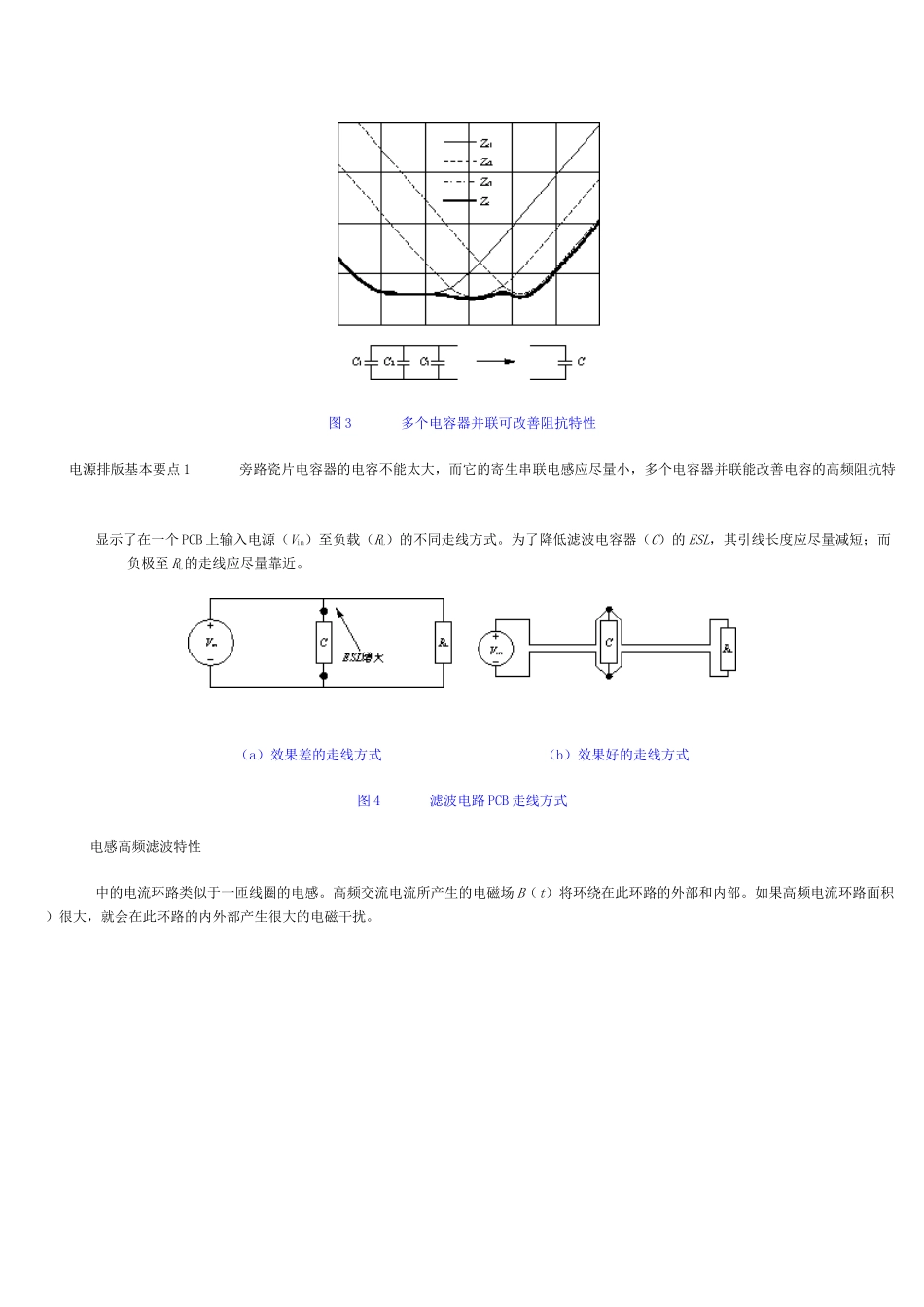

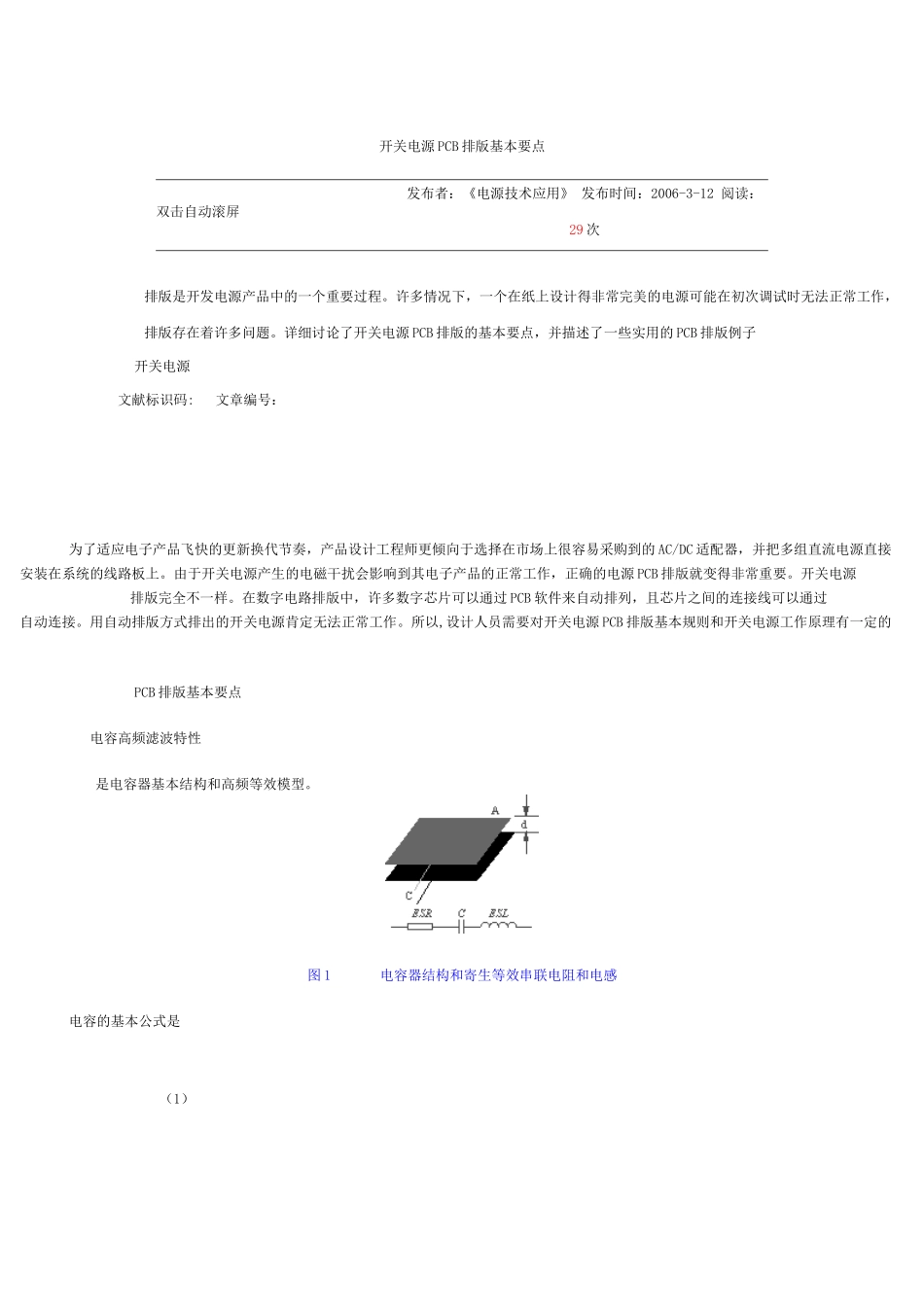

开关电源PCB排版基本要点双击自动滚屏发布者：《电源技术应用》发布时间：2006-3-12阅读：29次排版是开发电源产品中的一个重要过程。许多情况下，一个在纸上设计得非常完美的电源可能在初次调试时无法正常工作，排版存在着许多问题。详细讨论了开关电源PCB排版的基本要点，并描述了一些实用的PCB排版例子开关电源文献标识码:文章编号：为了适应电子产品飞快的更新换代节奏，产品设计工程师更倾向于选择在市场上很容易采购到的AC/DC适配器，并把多组直流电源直接安装在系统的线路板上。由于开关电源产生的电磁干扰会影响到其电子产品的正常工作，正确的电源PCB排版就变得非常重要。开关电源排版完全不一样。在数字电路排版中，许多数字芯片可以通过PCB软件来自动排列，且芯片之间的连接线可以通过自动连接。用自动排版方式排出的开关电源肯定无法正常工作。所以,设计人员需要对开关电源PCB排版基本规则和开关电源工作原理有一定的PCB排版基本要点电容高频滤波特性是电容器基本结构和高频等效模型。图1电容器结构和寄生等效串联电阻和电感电容的基本公式是（1））显示，减小电容器极板之间的距离（d）和增加极板的截面积（A）将增加电容器的电容量。电容通常存在等效串联电阻（ESR）和等效串联电感（ESL）二个寄生参数。图2是电容器在不同工作频率下的阻抗（图2电容阻抗（ZC）曲线一个电容器的谐振频率（f0）可以从它自身电容量（C）和等效串联电感量（LESL）得到，即（2）当一个电容器工作频率在f0以下时，其阻抗随频率的上升而减小，即（3）f0以上时，其阻抗会随频率的上升而增加，即（4）当电容器工作频率接近f0时，电容阻抗就等于它的等效串联电阻（RESR）。电解电容器一般都有很大的电容量和很大的等效串联电感。由于它的谐振频率很低，所以只能使用在低频滤波上。钽电容器一般都有较大电容量和较小等效串联电感，因而它的谐振频率会高于电解电容器，并能使用在中高频滤波上。瓷片电容器电容量和等效串联电感一般都很小，因而它的谐振频率远高于电解电容器和钽电容器，所以能使用在高频滤波和旁路电路上。由于小电容量瓷片电容器的谐振频率会比大电容量瓷片电容器的谐振频率要高，因此，在选择旁路电容时不能光选用电容值过高的瓷片电容器。为了改善电容的高频特性，多个不同特性的电容器可以并联起来使用。图3是多个不同特性的电容器并联后阻抗改善的效果。图3多个电容器并联可改善阻抗特性电源排版基本要点1旁路瓷片电容器的电容不能太大，而它的寄生串联电感应尽量小，多个电容器并联能改善电容的高频阻抗特显示了在一个PCB上输入电源（Vin）至负载（RL）的不同走线方式。为了降低滤波电容器（C）的ESL，其引线长度应尽量减短；而负极至RL的走线应尽量靠近。（a）效果差的走线方式（b）效果好的走线方式图4滤波电路PCB走线方式电感高频滤波特性中的电流环路类似于一匝线圈的电感。高频交流电流所产生的电磁场B（t）将环绕在此环路的外部和内部。如果高频电流环路面积）很大，就会在此环路的内外部产生很大的电磁干扰。图5电感结构和寄生等效并联电容和电阻电感的基本公式是（5））可知，减小环路的面积（AC）和增加环路周长（lm）可减小L。电感通常存在等效并联电阻（EPR）和等效并联电容（CP）二个寄生参数。图6是电感在不同工作频率下的阻抗（ZL）。图6电感阻抗（ZL）曲线0）可以从电感自身电感值(L)和它的等效并联电容值（CP）得到，即（6）当一个电感工作频率在f0以下时,电感阻抗随频率的上升而增加，即7）当电感工作频率在f0以上时，电感阻抗随频率的上升而减小，即（8）当电感工作频率接近f0时，电感阻抗就等于它的等效并联电阻（REPR）。在开关电源中电感的CP应该控制得越小越好。同时必须注意到，同一电感量的电感会由于线圈结构不同而产生不同的了同一电感量的电感在二种不同的线圈结构下不同的CP值。图7（a）电感的5匝绕组是按顺序绕制。这种线圈结构的CP值是。图7（b）电感的5匝绕组是按交叉顺序绕制。其中绕组4和5放置在绕组1、2、3之间，而绕组1和5非常靠近。这种线圈结匝线圈C值的两倍。（a）顺序绕（b）交叉绕图7不同线圈结构造成不同等效并联电容值可以看到...
