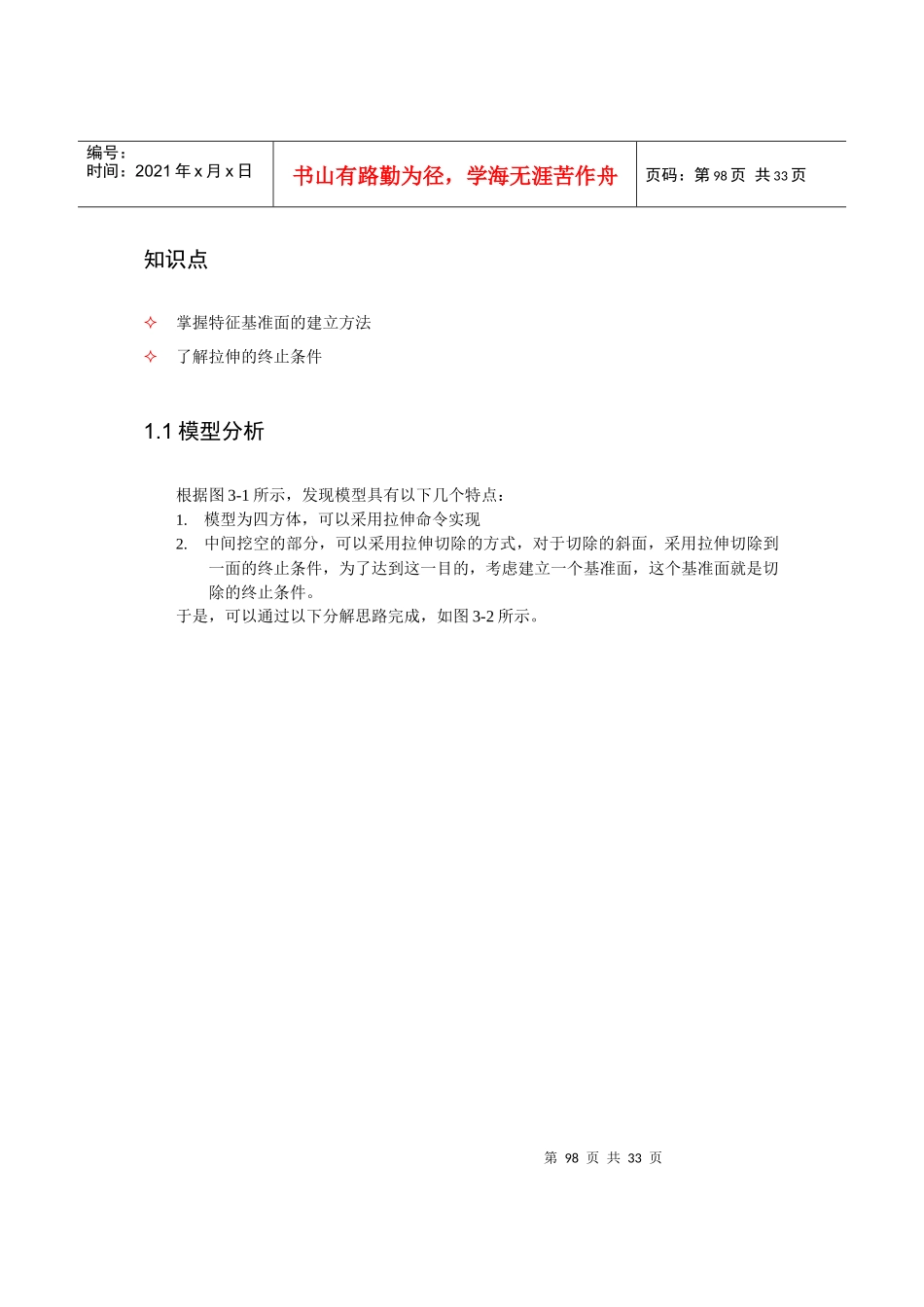

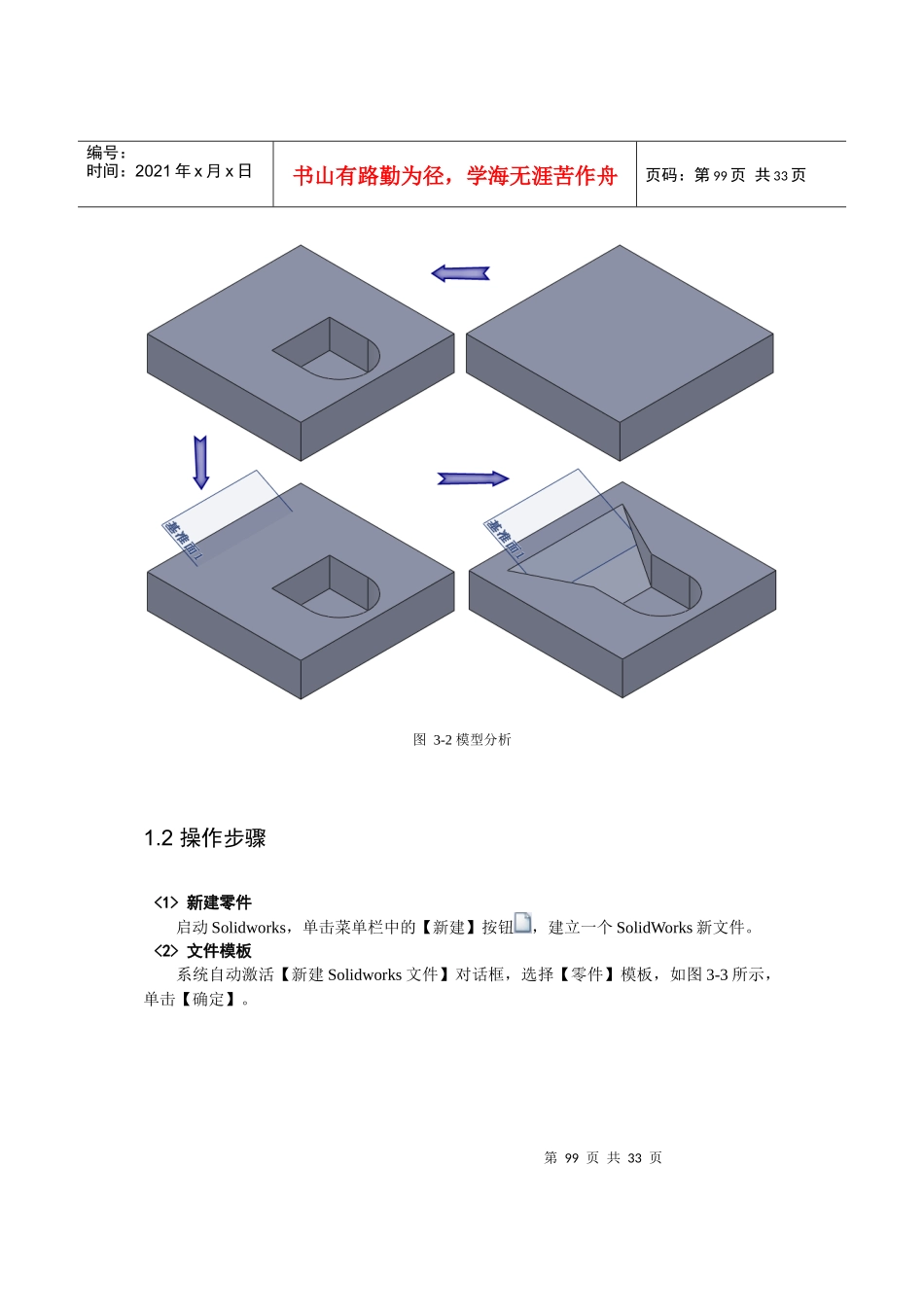

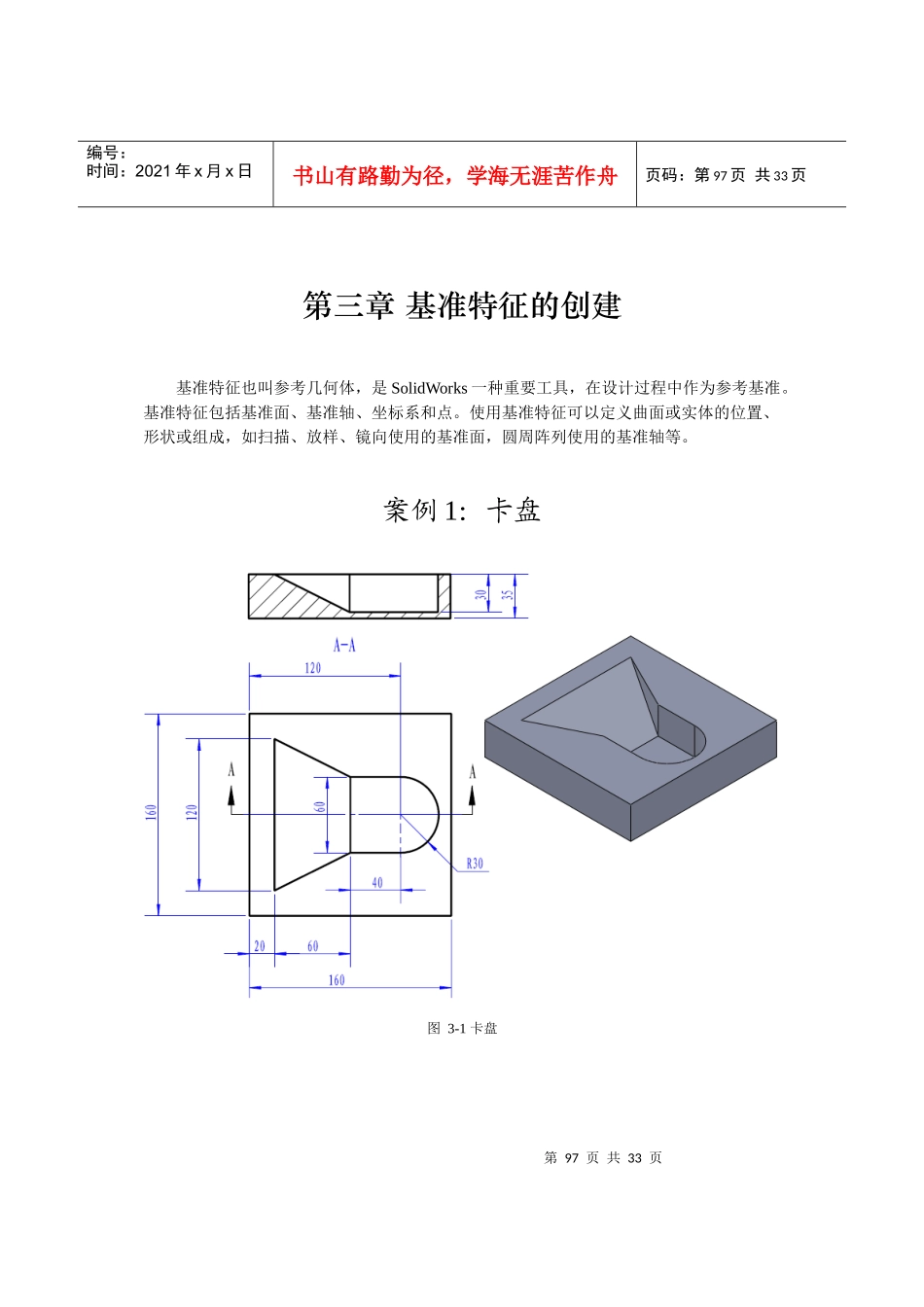

第97页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第97页共33页第三章基准特征的创建基准特征也叫参考几何体,是SolidWorks一种重要工具,在设计过程中作为参考基准。基准特征包括基准面、基准轴、坐标系和点。使用基准特征可以定义曲面或实体的位置、形状或组成,如扫描、放样、镜向使用的基准面,圆周阵列使用的基准轴等。案例1:卡盘图3-1卡盘第98页共33页第97页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第98页共33页知识点掌握特征基准面的建立方法了解拉伸的终止条件1.1模型分析根据图3-1所示,发现模型具有以下几个特点:1.模型为四方体,可以采用拉伸命令实现2.中间挖空的部分,可以采用拉伸切除的方式,对于切除的斜面,采用拉伸切除到一面的终止条件,为了达到这一目的,考虑建立一个基准面,这个基准面就是切除的终止条件。于是,可以通过以下分解思路完成,如图3-2所示。第99页共33页第98页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第99页共33页图3-2模型分析1.2操作步骤<1>新建零件启动Solidworks,单击菜单栏中的【新建】按钮,建立一个SolidWorks新文件。<2>文件模板系统自动激活【新建Solidworks文件】对话框,选择【零件】模板,如图3-3所示,单击【确定】。第100页共33页第99页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第100页共33页图3-3新建零件<3>保存文件按Ctrl+S保存文件,如图3-4所示,命名为“卡盘”,单击【保存】,系统将自动添加文件后缀“.sldprt”。图3-4保存文件<4>进入草图绘制状态在FeatureManager设计树中单击【上视基准面】,在关联菜单中单击【草图绘第101页共33页第100页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第101页共33页制】,系统进入草图绘制状态中,如图3-5所示。图3-5进入草绘状态<5>绘制草图按S键,出现S工具栏,单击【边角矩形】下拉箭头,选择【中心矩形】命令,绘制如图3-6所示的草图,定义两条相邻的边为【相等】几何约束关系,按S键,单击【智能尺寸】按钮进行草图尺寸的标注,单击【确定】按钮,退出草图。图3-6绘制草图<6>建立基体特征第102页共33页第101页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第102页共33页按S键,单击【拉伸凸台/基体】按钮,激活【拉伸】属性管理器对话框,在【深度】文本框中输入“35”并回车,其他保持默认,如图3-7所示,单击【确定】按钮。图3-7建立基体特征<7>绘制草图单击模型上表面,在关联菜单中单击【草图绘制】,进入草图绘制状态,,绘制如图3-8所示的草图,注意几何约束关系,单击【确定】按钮退出草图。第103页共33页第102页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第103页共33页图3-8绘制草图<8>建立拉伸切除特征按S键,从S工具栏中单击【拉伸切除】按钮,激活【拉伸切除】属性管理器对话框,在【深度】文本框中输入“30”并回车,其他保持默认,如图3-9所示,单击【确定】按钮。图3-9建立切除特征<9>建立辅助草图单击模型上表面,在关联菜单中单击【草图绘制】,进入草图绘制状态,绘制如图3-10所示的草图,注意几何约束关系,单击【确定】按钮退出草图。第104页共33页第103页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第104页共33页图3-10建立辅助草图<10>建立基准面按S键,从S工具栏中单击【参考几何体】按钮,选择【基准面】命令,激活【基准面】属性管理器对话框,在激活的【参考实体】文本框中选择如图3-11所示实体边线和点,单击【确定】按钮。图3-11建立基准面<11>转化实体引用单击模型上表面,在关联菜单中单击【草图绘制】,进入草图绘制状态,利用第105页共33页第104页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第105页共33页【转化实体引用】命令、【镜向实体】命令、【直线】命令绘制如图3-12所示的草图,注意几何约束关系,单击【确定】按钮退出草图。图3-12转化实体引用<12>建立拉伸切除按S键,从S工具栏...
