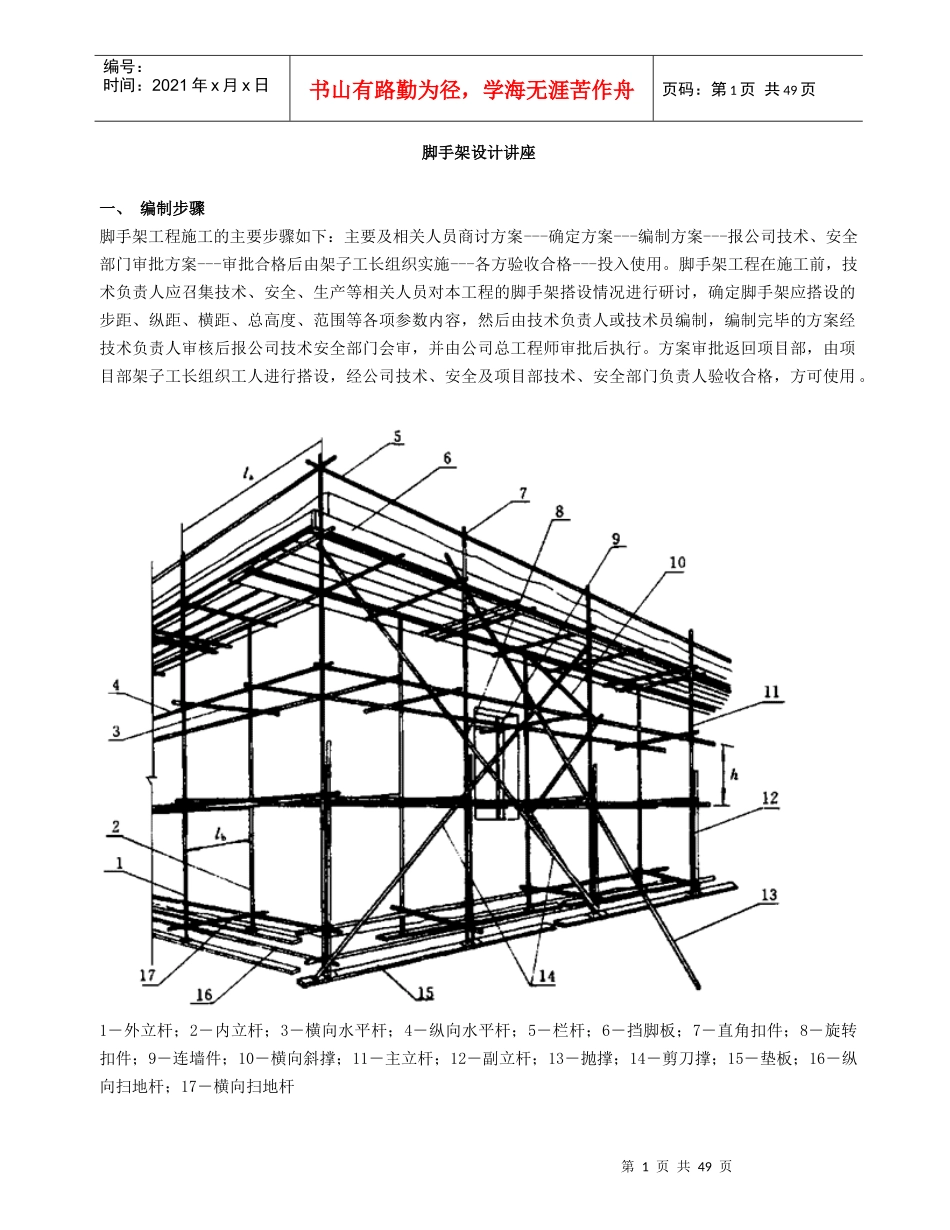

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页脚手架设计讲座一、编制步骤脚手架工程施工的主要步骤如下：主要及相关人员商讨方案---确定方案---编制方案---报公司技术、安全部门审批方案---审批合格后由架子工长组织实施---各方验收合格---投入使用。脚手架工程在施工前，技术负责人应召集技术、安全、生产等相关人员对本工程的脚手架搭设情况进行研讨，确定脚手架应搭设的步距、纵距、横距、总高度、范围等各项参数内容，然后由技术负责人或技术员编制，编制完毕的方案经技术负责人审核后报公司技术安全部门会审，并由公司总工程师审批后执行。方案审批返回项目部，由项目部架子工长组织工人进行搭设，经公司技术、安全及项目部技术、安全部门负责人验收合格，方可使用。1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页二、工程概况序项目内容1功能住宅楼、商业用房2建筑规模建筑总面积（m2）25905.82m2建筑层数地上15层，局部16层地下2层建筑层高人防层地下一层1层2~15层16层3.2m3.0m3.5m2.8m3.1m3建筑高度±0.0相当于绝对标高42.30m基底标高-6.220m室内外高差0.75m建筑总高55.8m场地相当于绝对标高41.3m檐口高度46.8m4地质资料地基承载力180N/MM2结构类型剪力墙结构5工程所在地北京东三环南路施工阶段主体结构施工三、方案搭设参数的确定1、根据工程概况确定脚手架的类型：初步依据“主体结构施工”和“檐口高度”选择双排扣件式脚手架2、脚手架搭设的高度确定：1）“檐口标高”-“基底标高”+“安全高度”；2）“檐口标高”-“平整后场地标高”+“安全高度”；3）考虑加快施工速度脚手架下部做临时脚手架，方便回填土工序，地上一层以上采用悬挑脚手架，那么悬挑脚手架的搭设高度：“檐口标高”-“一层顶板标高”+“安全高度”。“安全高度”：当上部为女儿墙时，脚手架的搭设高度要超过女儿墙1米；为檐口时，要超过檐口高度1.5米。依据：《规范》6．3．6立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。本方案采取第二种搭设方式：46.8+（42.3-41.3）+1=48.8米，没有超过《规范》规定的落地式脚手架最大搭设高度50米，因此方案采用落地式双排脚手架，取整数49米。因此在确定脚手架的搭设高度时要注意上述问题。3、立杆纵距确定：脚手架用于结构施工阶段，施工的作业层施工荷载3kN/m2，依据：《规范》表6.1.1-1和《规范》7.3.12中第4条规定（4自顶层作业层的脚手板下计，宜每隔12m满铺一层脚手板。）的要求选取3+Int(49÷12+1)×0.35=3+5×0.35（kN/m2）荷载所对应的纵距1.2~1.5米，本例取1.2米；4、立杆横距确定：根据工程情况在满足施工的条件下不能超过《规范》表6.1.1-1规定；依照此表可以取1.05~1.55之间的数值，本例取1.05米第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页5、靠墙一端外伸长度确定：依据：《规范》6．2．2条主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度a（图5.2.4）不应大于0.4l，且不应大于500mm；由0.4×1.05=0.42确定本工程选用a=0.3米。6、步距的确定：一般在确定脚手架的步距时要考虑两个步骤，第一要满足层高与施工要求，层高是是步距的整数倍，本例的层高标准层是2.8米，因此第一步确定步距为1.4米，第二步要符合《规范》表6.1.1-1的要求，步距不能超出表6.1.1-1的范围，最后确定步距为1.4米；表6.1.1－1常用敞开式双排脚手架的设计尺寸（m）注：1．表中所示2+2+4×0.35（kN/m2），包括下列荷载：2+2（kN/m2）是二层装修作业层施工荷载；4×0.35（kN/m2）包括二层作业层脚手板，另两层脚手板是根据本规范第7.3.12条的规定确定；2．作业层横向水平杆间距，应按不大于la/2设置...
