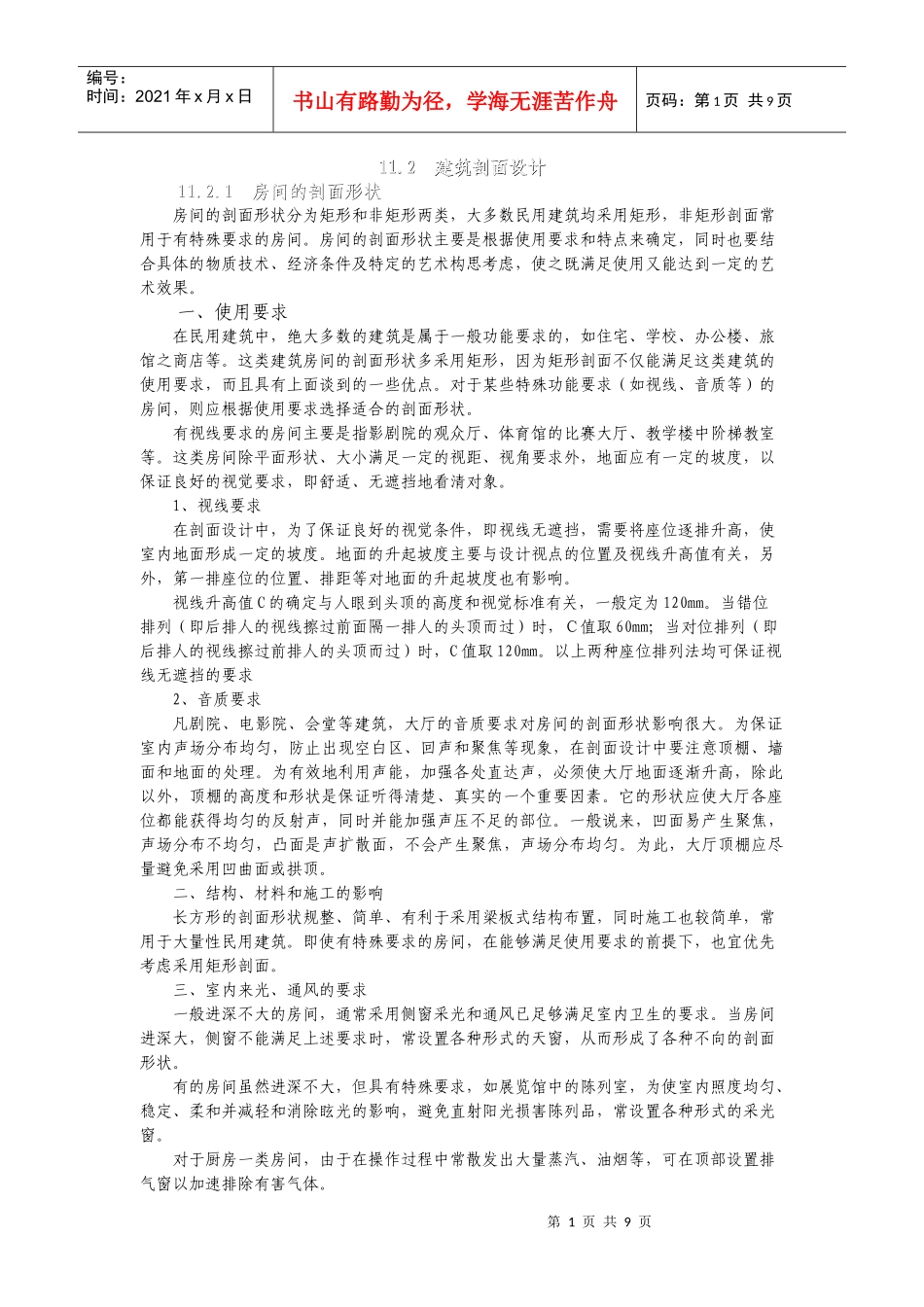

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页11.211.2建筑剖面设计建筑剖面设计11.2.111.2.1房间的剖面形状房间的剖面形状房间的剖面形状分为矩形和非矩形两类，大多数民用建筑均采用矩形，非矩形剖面常用于有特殊要求的房间。房间的剖面形状主要是根据使用要求和特点来确定，同时也要结合具体的物质技术、经济条件及特定的艺术构思考虑，使之既满足使用又能达到一定的艺术效果。一、使用要求在民用建筑中，绝大多数的建筑是属于一般功能要求的，如住宅、学校、办公楼、旅馆之商店等。这类建筑房间的剖面形状多采用矩形，因为矩形剖面不仅能满足这类建筑的使用要求，而且具有上面谈到的一些优点。对于某些特殊功能要求（如视线、音质等）的房间，则应根据使用要求选择适合的剖面形状。有视线要求的房间主要是指影剧院的观众厅、体育馆的比赛大厅、教学楼中阶梯教室等。这类房间除平面形状、大小满足一定的视距、视角要求外，地面应有一定的坡度，以保证良好的视觉要求，即舒适、无遮挡地看清对象。1、视线要求在剖面设计中，为了保证良好的视觉条件，即视线无遮挡，需要将座位逐排升高，使室内地面形成一定的坡度。地面的升起坡度主要与设计视点的位置及视线升高值有关，另外，第一排座位的位置、排距等对地面的升起坡度也有影响。视线升高值C的确定与人眼到头顶的高度和视觉标准有关，一般定为120mm。当错位排列（即后排人的视线擦过前面隔一排人的头顶而过）时，Ｃ值取60mm；当对位排列（即后排人的视线擦过前排人的头顶而过）时，C值取120mm。以上两种座位排列法均可保证视线无遮挡的要求2、音质要求凡剧院、电影院、会堂等建筑，大厅的音质要求对房间的剖面形状影响很大。为保证室内声场分布均匀，防止出现空白区、回声和聚焦等现象，在剖面设计中要注意顶棚、墙面和地面的处理。为有效地利用声能，加强各处直达声，必须使大厅地面逐渐升高，除此以外，顶棚的高度和形状是保证听得清楚、真实的一个重要因素。它的形状应使大厅各座位都能获得均匀的反射声，同时并能加强声压不足的部位。一般说来，凹面易产生聚焦，声场分布不均匀，凸面是声扩散面，不会产生聚焦，声场分布均匀。为此，大厅顶棚应尽量避免采用凹曲面或拱顶。二、结构、材料和施工的影响长方形的剖面形状规整、简单、有利于采用梁板式结构布置，同时施工也较简单，常用于大量性民用建筑。即使有特殊要求的房间，在能够满足使用要求的前提下，也宜优先考虑采用矩形剖面。三、室内来光、通风的要求一般进深不大的房间，通常采用侧窗采光和通风已足够满足室内卫生的要求。当房间进深大，侧窗不能满足上述要求时，常设置各种形式的天窗，从而形成了各种不向的剖面形状。有的房间虽然进深不大，但具有特殊要求，如展览馆中的陈列室，为使室内照度均匀、稳定、柔和并减轻和消除眩光的影响，避免直射阳光损害陈列品，常设置各种形式的采光窗。对于厨房一类房间，由于在操作过程中常散发出大量蒸汽、油烟等，可在顶部设置排气窗以加速排除有害气体。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页11.2.211.2.2房屋各部分高度的确定房屋各部分高度的确定层高：是指该层楼地面到上一层楼面之间的距离。在通常情况下，房间高度的确定主要考虑以下几个方面。1、人体活动及家具设备的要求房间净高应不低于2.20m。卧室使用人数少、面积不大，常取2.7~3.0m；教室使用人数多，面积相应增大，一般取3.30～3.60m；公共建筑的门厅人流较多，高度可较其它房间适当提高；商店营业厅净高受房间面积及客流量多少等因素的影响，国内大中型营业厅（无空调设备的）底层层高为4.2~6.0m，二层层高为3.6～5.lm左右。房间的家具设备以及人们使用家具设备的必要空间，也直接影响到房间的净高和层高。如学生宿舍通常设有双层床，则层高不宜小于3.30m；医院手术室净高应考虑手术台、无影灯以及手术操作所必要的空间，净高不应小于3.0m；游泳馆比赛大厅，房间净高应考虑跳水台的高度、跳水台至顶棚的最小高度；对于有空调要求的房间，通常在顶棚内布置有水平...
