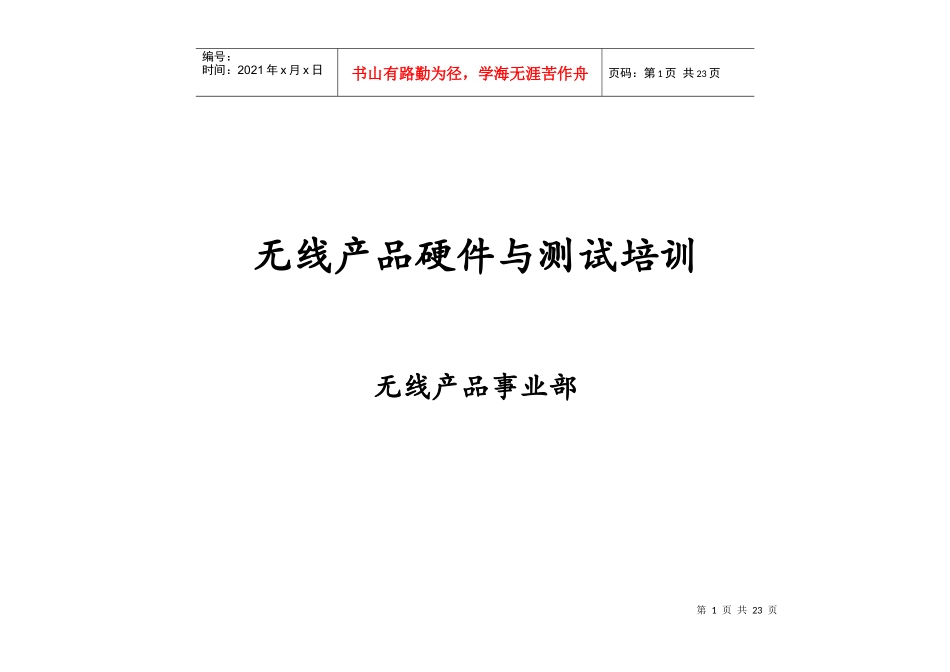

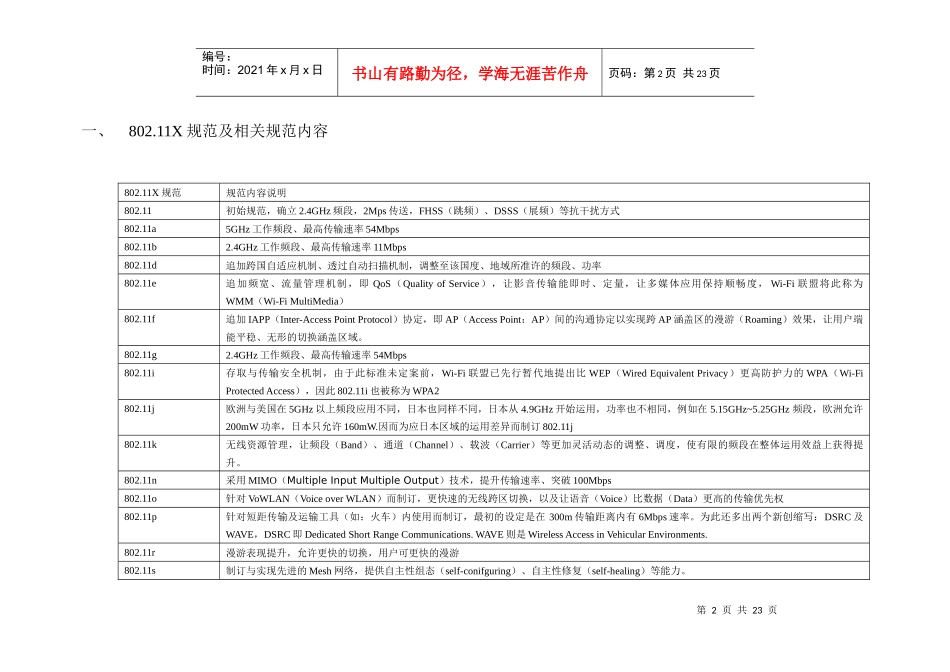

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页无线产品硬件与测试培训无线产品事业部第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页一、802.11X规范及相关规范内容802.11X规范规范内容说明802.11初始规范，确立2.4GHz频段，2Mps传送，FHSS（跳频）、DSSS（展频）等抗干扰方式802.11a5GHz工作频段、最高传输速率54Mbps802.11b2.4GHz工作频段、最高传输速率11Mbps802.11d追加跨国自适应机制、透过自动扫描机制，调整至该国度、地域所准许的频段、功率802.11e追加频宽、流量管理机制，即QoS（QualityofService），让影音传输能即时、定量，让多媒体应用保持顺畅度，Wi-Fi联盟将此称为WMM（Wi-FiMultiMedia）802.11f追加IAPP（Inter-AccessPointProtocol）协定，即AP（AccessPoint：AP）间的沟通协定以实现跨AP涵盖区的漫游（Roaming）效果，让用户端能平稳、无形的切换涵盖区域。802.11g2.4GHz工作频段、最高传输速率54Mbps802.11i存取与传输安全机制，由于此标准未定案前，Wi-Fi联盟已先行暂代地提出比WEP（WiredEquivalentPrivacy）更高防护力的WPA（Wi-FiProtectedAccess），因此802.11i也被称为WPA2802.11j欧洲与美国在5GHz以上频段应用不同，日本也同样不同，日本从4.9GHz开始运用，功率也不相同，例如在5.15GHz~5.25GHz频段，欧洲允许200mW功率，日本只允许160mW.因而为应日本区域的运用差异而制订802.11j802.11k无线资源管理，让频段（Band）、通道（Channel）、载波（Carrier）等更加灵活动态的调整、调度，使有限的频段在整体运用效益上获得提升。802.11n采用MIMO（MultipleInputMultipleOutput）技术，提升传输速率、突破100Mbps802.11o针对VoWLAN（VoiceoverWLAN）而制订，更快速的无线跨区切换，以及让语音（Voice）比数据（Data）更高的传输优先权802.11p针对短距传输及运输工具（如：火车）内使用而制订，最初的设定是在300m传输距离内有6Mbps速率。为此还多出两个新创缩写：DSRC及WAVE，DSRC即DedicatedShortRangeCommunications.WAVE则是WirelessAccessinVehicularEnvironments.802.11r漫游表现提升，允许更快的切换，用户可更快的漫游802.11s制订与实现先进的Mesh网络，提供自主性组态（self-conifguring）、自主性修复（self-healing）等能力。第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页二、主要无线性能指标TransmitSpectrumMask发送信号频谱模版11b/g/a、20M带宽11n、40M带宽11n发射功率频谱模板应分别符合以下要求：使待测产品处于发射状态，用矢量信号分析仪或IQview/nXn观察其波形，其频谱模版在下图所示蓝色粗实线以下为合格，在发送功率满足要求的前提下，频谱模版越小且越远离蓝色粗实线，其性能越好。无线频谱模版可以测量发送信号的质量和对相邻信道的干扰抑制能力。b模g/a模20Mn模40Mn模第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页TransmitterPower发送功率11b/g/a、20M带宽11n、40M带宽11n发射功率无统一标准，需根据实际情况灵活应用，通常普通功率的产品发送功率应控制在以下范围：11b发射功率应满足18.0+/-1.5dBm；11g/a发射功率应满足15.0+/-1.5dBm；20M带宽11n功率应满足14.0+/-1.5dBm；40M带宽11n功率应满足14.0+/-1.5dBm。发送功率表征的是待测AP发送无线信号强度的大小，在满足频谱模版、EVM性能的前提下，功率越大，其性能越好，在实际应用中表现为无线覆盖范围越大。测量发送功率可以使用功率计、矢量信号分析仪或IQview/nXn。EVMEVM是errorvectormagnitude的缩写，他表征的是一个‘矢量误差幅度’的概念，如右图所示。在AP的无线指标中，EVM是发送状态时一个非常重要的指标，它是表征信号发送质量的好坏的一个指标。EVM越小，信号的发送质量越好，其矢量误差幅度越小；EVM越大，其发送信号质量越差，其矢量误差幅度越大。在AP处于发送状态时，EVM与发送功率相关联：发送功率越大，矢量误差被放大的越多，体现在测试结果上，就是EVM越...
