某公司脱臭塔822MS吊装方案VIP免费

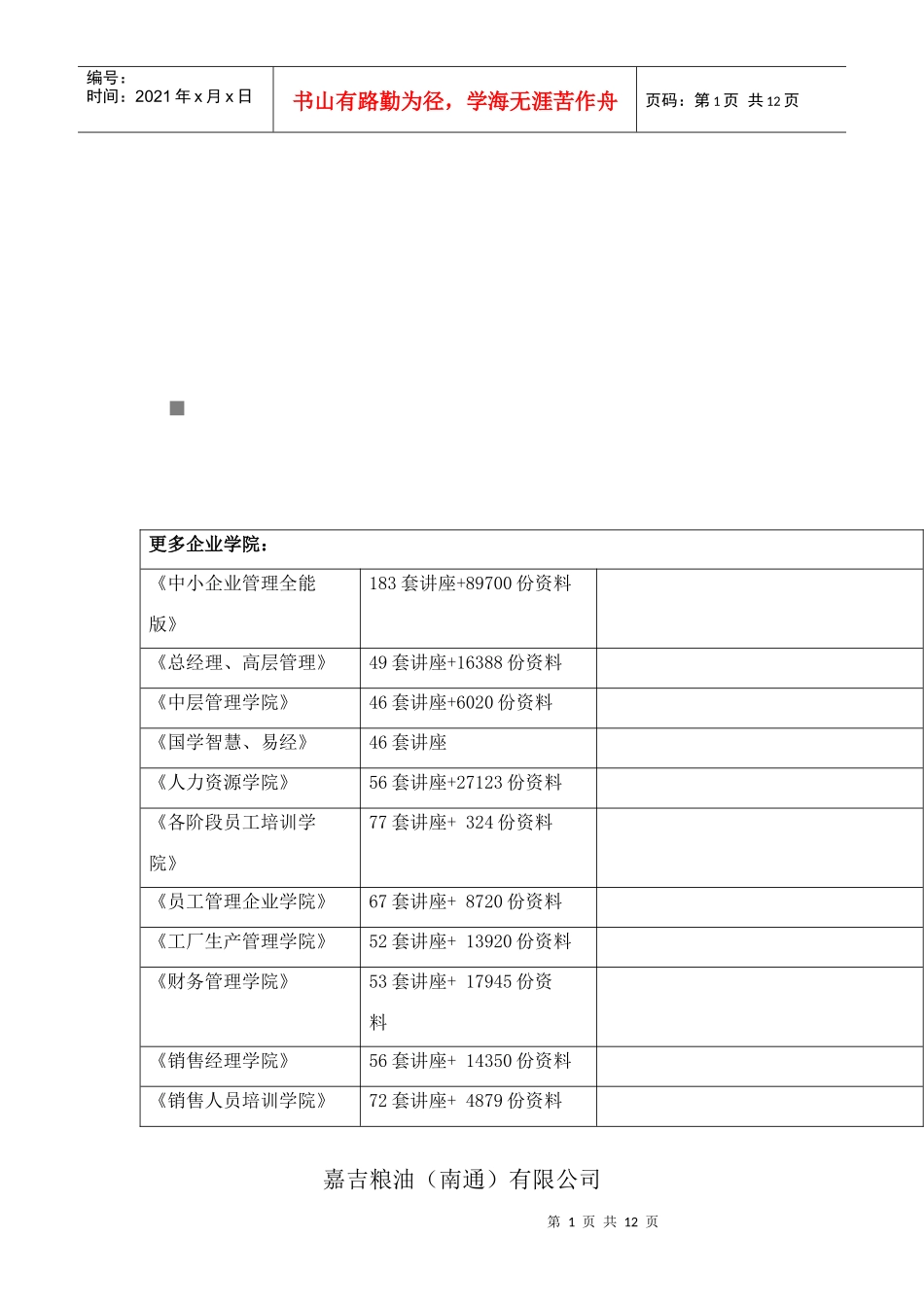

某公司脱臭塔822MS吊装方案_第1页
1/12

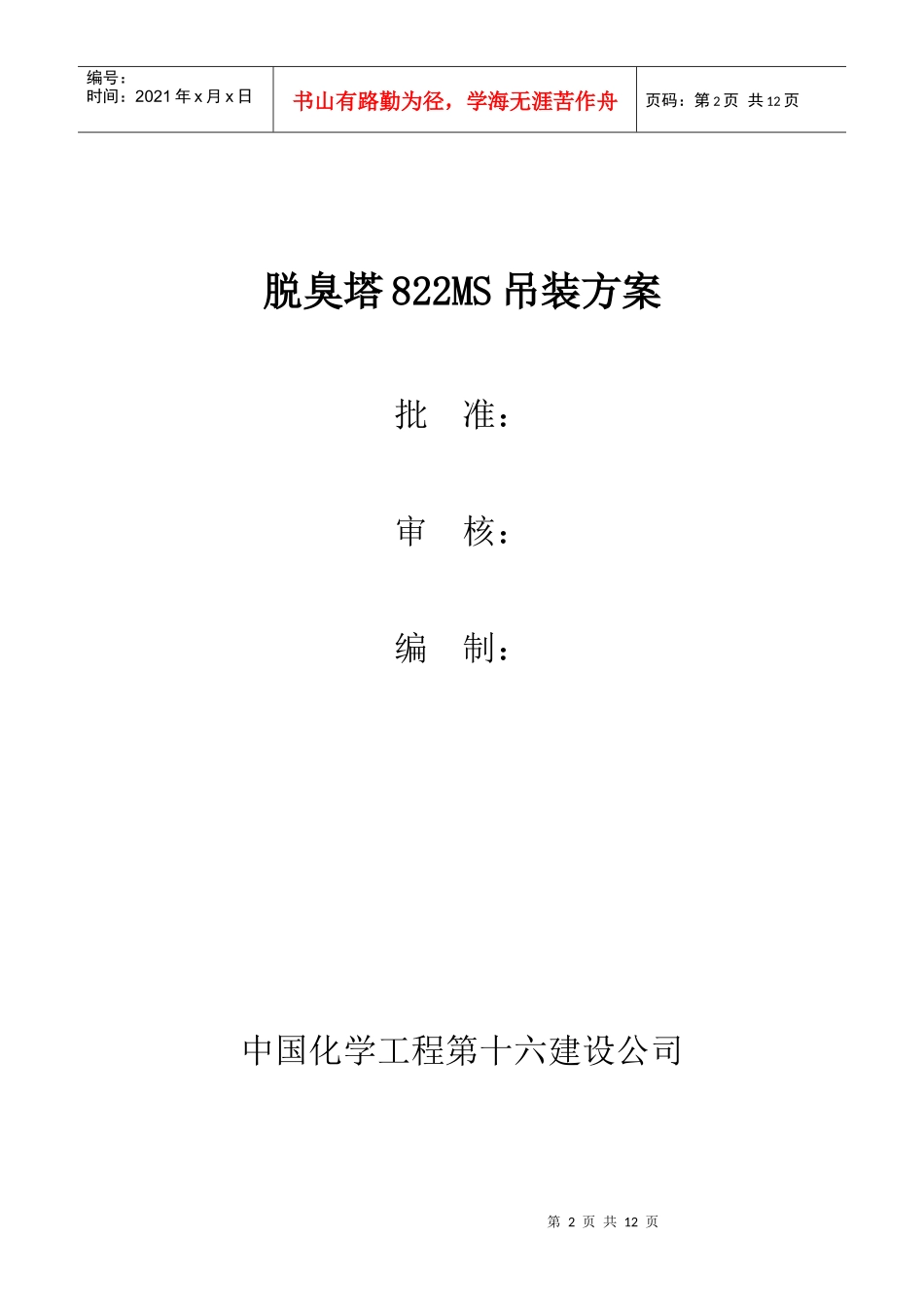

某公司脱臭塔822MS吊装方案_第2页
2/12

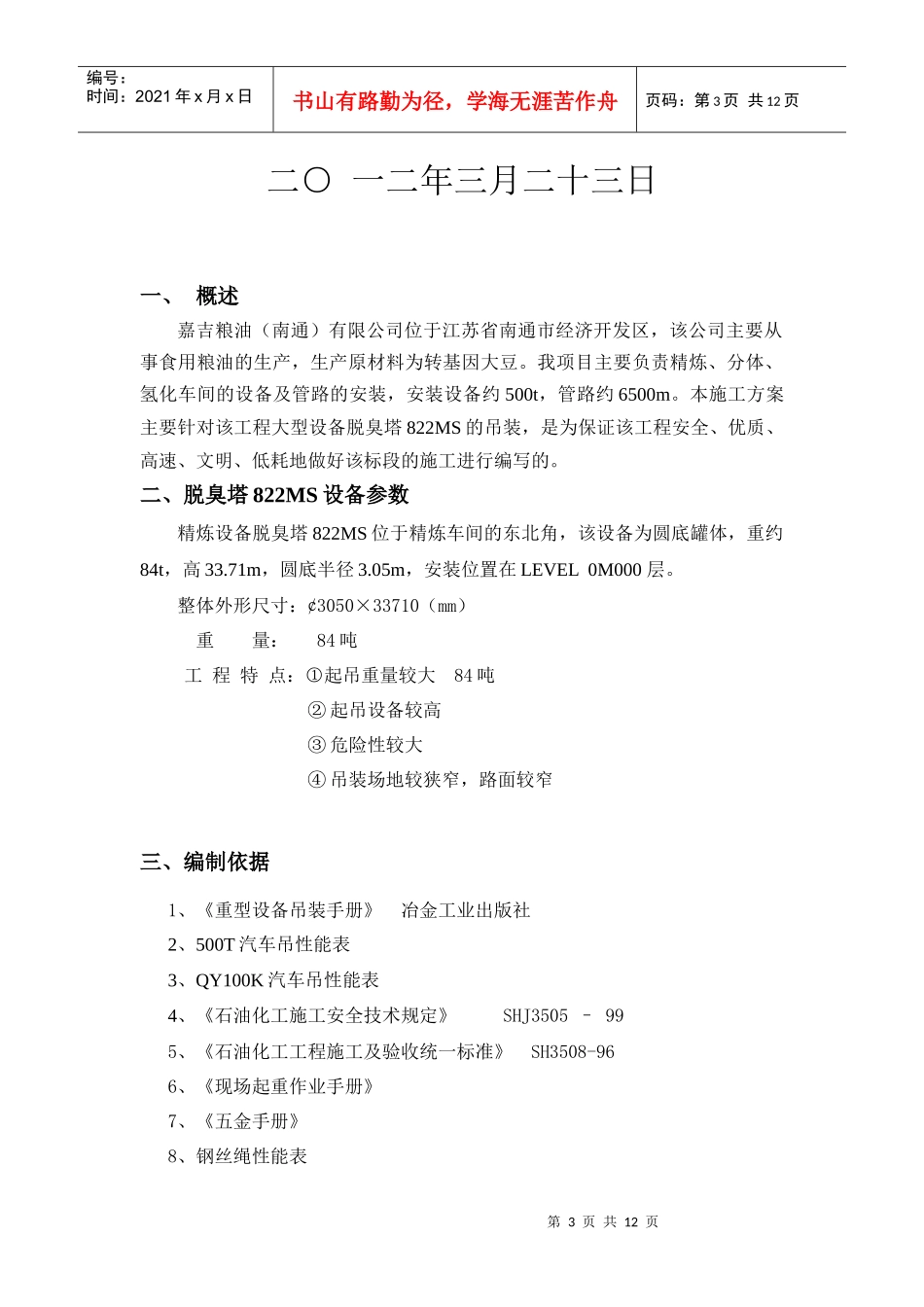

某公司脱臭塔822MS吊装方案_第3页
3/12
第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页更多企业学院:《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料嘉吉粮油(南通)有限公司第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页脱臭塔822MS吊装方案批准:审核:编制:中国化学工程第十六建设公司第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页二○一二年三月二十三日一、概述嘉吉粮油(南通)有限公司位于江苏省南通市经济开发区,该公司主要从事食用粮油的生产,生产原材料为转基因大豆。我项目主要负责精炼、分体、氢化车间的设备及管路的安装,安装设备约500t,管路约6500m。本施工方案主要针对该工程大型设备脱臭塔822MS的吊装,是为保证该工程安全、优质、高速、文明、低耗地做好该标段的施工进行编写的。二、脱臭塔822MS设备参数精炼设备脱臭塔822MS位于精炼车间的东北角,该设备为圆底罐体,重约84t,高33.71m,圆底半径3.05m,安装位置在LEVEL0M000层。整体外形尺寸:¢3050×33710(mm)重量:84吨工程特点:①起吊重量较大84吨②起吊设备较高③危险性较大④吊装场地较狭窄,路面较窄三、编制依据1、《重型设备吊装手册》冶金工业出版社2、500T汽车吊性能表3、QY100K汽车吊性能表4、《石油化工施工安全技术规定》SHJ3505–995、《石油化工工程施工及验收统一标准》SH3508-966、《现场起重作业手册》7、《五金手册》8、钢丝绳性能表第4页共12页第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页四、主要设备、材料及人员配置4.1设备、材料配置序号设备数量备注1500吨汽车吊1台2100吨汽车吊1台3麻绳100米41m2δ24钢板8块4.2人员配置序号工种数量(人)备注1起重工22钳工43普工44焊工15安全员16技术员1五、吊车性能表1、500吨汽车吊性能表(见附页)2、100吨汽车吊性能表(型号:QY100K)第5页共12页第4页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共12页六、吊装方案的确定6.1吊装方案确定原则吊装方案确定总的原则:安全可靠、稳妥可行、技术先进、经济合理、原则,确保设备吊装一次成功。兼顾到技术先进性的原则:利用各类大型起重机进行设备吊装,可以缩短设备的吊装工期。兼顾经济性的原则:有效地利用现场拥有的吊装机具和空间;经济、高效,选择具有丰富施工经验的吊装指挥和起重操作人员。6.2吊装设备的选用吊装脱臭塔822MS,用500T汽车吊进行吊装,采用100T汽车吊辅助吊装。吊装前,由于起吊设备重量太大,汽车吊的支脚必须支撑在牢固的地面上,且支撑地面必须铺设1m2、厚度为24mm的钢板。6.3施工方法的确定6.3.1卸车设备由拖车从施工场地东门运输进施工场地,停留在施工现场西面的马路上,停车具体位置见下图。500t吊车尾随运输车倒进施工场所,扎在如图的位置。100t汽车吊从进厂左转弯处进入,扎在施工现场南面的丁字路口,具体轧车位置如图所示。准备工作做好后,起重工把500T汽车吊的索具挂在设备的上部吊耳上,下部100T汽车吊挂在设备下部的起吊吊耳上,此时起重指挥指挥500T和100T汽车吊同时起高,当达到所需的高度后把运输卡车往前开,开至路尽头。(1)100t汽车吊作业半径7米;运货车高2米,设备高3.5米,卡扣钢丝绳垂直长度4米,吊车勾勾长4米,吊离车距离为0.3米。计算得吊车臂至地面最小高度为:2+3.5+4+4+0.3=13.8米。100T汽车吊起第6页共12页第5页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共12页吊中心高度为2.8米。起吊中心到吊臂的高度为:13.8-2....
