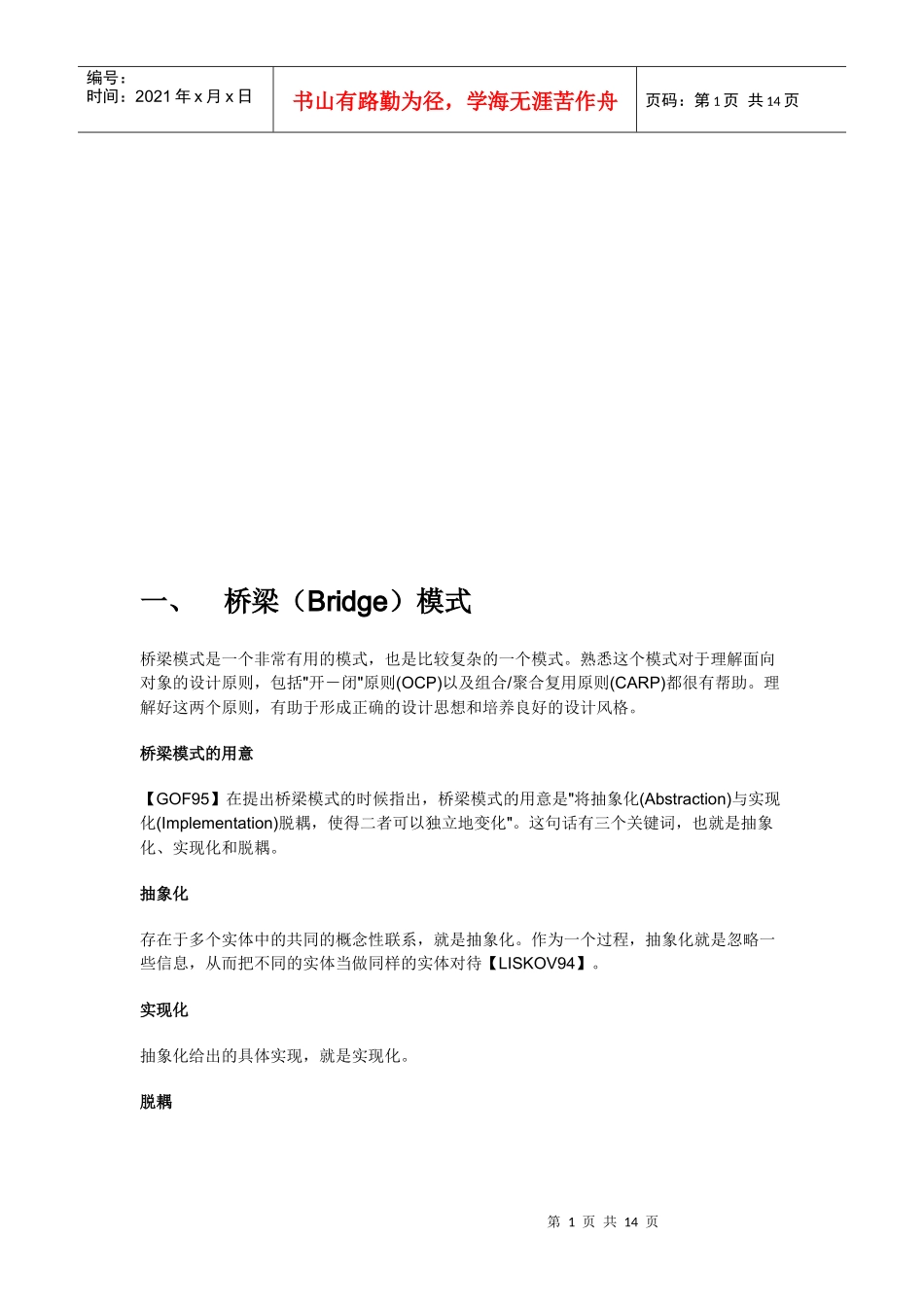

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页一、桥梁（Bridge）模式桥梁模式是一个非常有用的模式，也是比较复杂的一个模式。熟悉这个模式对于理解面向对象的设计原则，包括"开－闭"原则(OCP)以及组合/聚合复用原则(CARP)都很有帮助。理解好这两个原则，有助于形成正确的设计思想和培养良好的设计风格。桥梁模式的用意【GOF95】在提出桥梁模式的时候指出，桥梁模式的用意是"将抽象化(Abstraction)与实现化(Implementation)脱耦，使得二者可以独立地变化"。这句话有三个关键词，也就是抽象化、实现化和脱耦。抽象化存在于多个实体中的共同的概念性联系，就是抽象化。作为一个过程，抽象化就是忽略一些信息，从而把不同的实体当做同样的实体对待【LISKOV94】。实现化抽象化给出的具体实现，就是实现化。脱耦第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页所谓耦合，就是两个实体的行为的某种强关联。而将它们的强关联去掉，就是耦合的解脱，或称脱耦。在这里，脱耦是指将抽象化和实现化之间的耦合解脱开，或者说是将它们之间的强关联改换成弱关联。将两个角色之间的继承关系改为聚合关系，就是将它们之间的强关联改换成为弱关联。因此，桥梁模式中的所谓脱耦，就是指在一个软件系统的抽象化和实现化之间使用组合/聚合关系而不是继承关系，从而使两者可以相对独立地变化。这就是桥梁模式的用意。二、桥梁模式的结构桥梁模式【GOF95】是对象的结构模式，又称为柄体(HandleandBody)模式或接口(Interface)模式。下图所示就是一个实现了桥梁模式的示意性系统的结构图。可以看出，这个系统含有两个等级结构，也就是：由抽象化角色和修正抽象化角色组成的抽象化等级结构。由实现化角色和两个具体实现化角色所组成的实现化等级结构。桥梁模式所涉及的角色有：抽象化(Abstraction)角色：抽象化给出的定义，并保存一个对实现化对象的引用。修正抽象化(RefinedAbstraction)角色：扩展抽象化角色，改变和修正父类对抽象化的定义。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页实现化(Implementor)角色：这个角色给出实现化角色的接口，但不给出具体的实现。必须指出的是，这个接口不一定和抽象化角色的接口定义相同，实际上，这两个接口可以非常不一样。实现化角色应当只给出底层操作，而抽象化角色应当只给出基于底层操作的更高一层的操作。具体实现化(ConcreteImplementor)角色：这个角色给出实现化角色接口的具体实现。三、桥梁模式的示意性源代码//Bridgepattern--StructuralexampleusingSystem;//"Abstraction"classAbstraction{//FieldsprotectedImplementorimplementor;//PropertiespublicImplementorImplementor{set{implementor=value;}}//MethodsvirtualpublicvoidOperation(){implementor.Operation();}}//"Implementor"abstractclassImplementor{第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页//MethodsabstractpublicvoidOperation();}//"RefinedAbstraction"classRefinedAbstraction:Abstraction{//MethodsoverridepublicvoidOperation(){implementor.Operation();}}//"ConcreteImplementorA"classConcreteImplementorA:Implementor{//MethodsoverridepublicvoidOperation(){Console.WriteLine("ConcreteImplementorAOperation");}}//"ConcreteImplementorB"classConcreteImplementorB:Implementor{//MethodsoverridepublicvoidOperation(){Console.WriteLine("ConcreteImplementorBOperation");}}//////Clienttest///第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页publicclassClient{publicstaticvoidMain(string[]args){Abstractionabstraction=newRefinedAbstraction();//Setimplementationandcallabstraction.Implementor=newConcreteImplementorA();abstraction.Operation();//Changeimplementionandcallabs...
