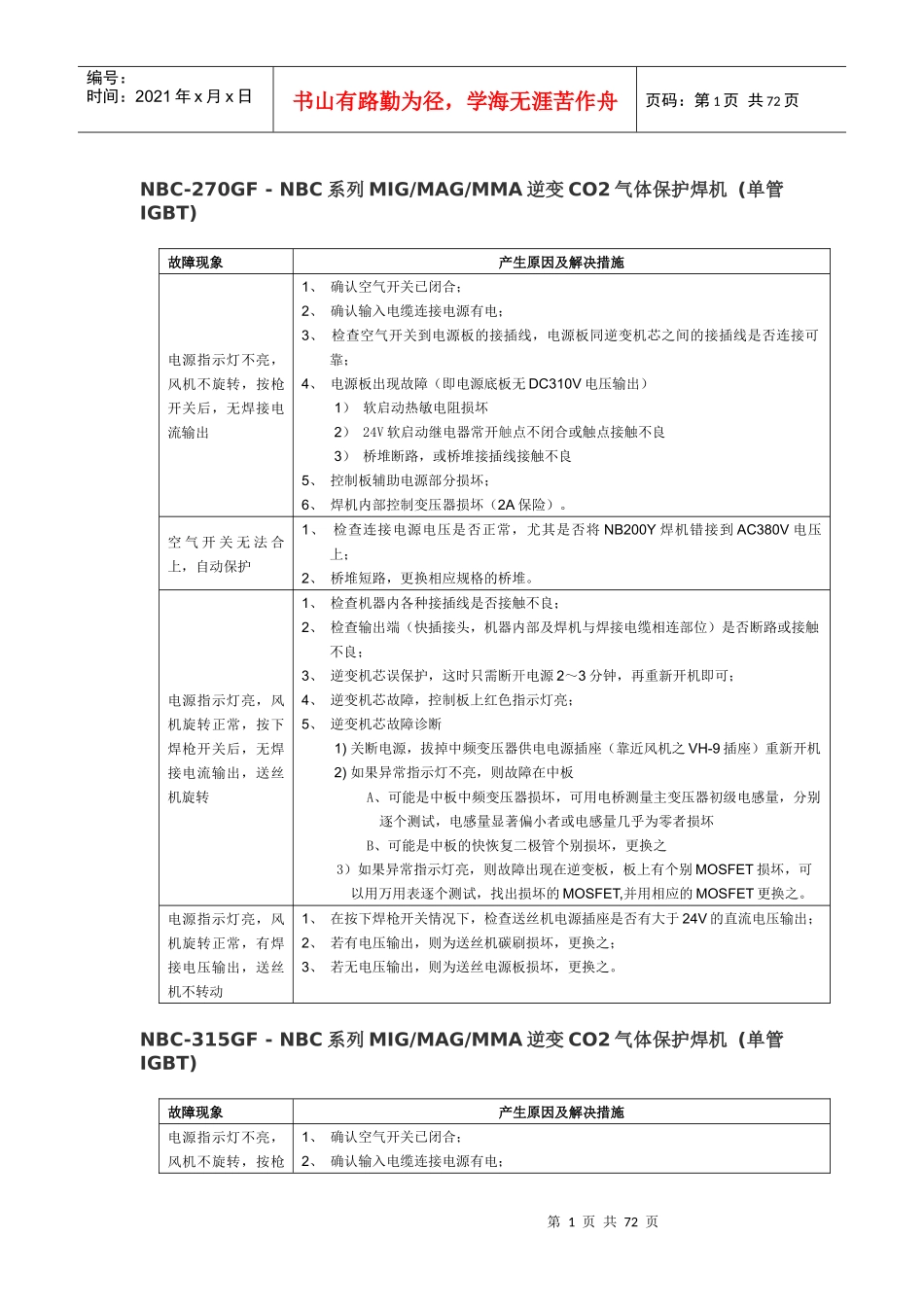

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页NBC-270GF-NBC系列MIG/MAG/MMA逆变CO2气体保护焊机(单管IGBT)故障现象产生原因及解决措施电源指示灯不亮，风机不旋转，按枪开关后，无焊接电流输出1、确认空气开关已闭合；2、确认输入电缆连接电源有电；3、检查空气开关到电源板的接插线，电源板同逆变机芯之间的接插线是否连接可靠；4、电源板出现故障（即电源底板无DC310V电压输出）1）软启动热敏电阻损坏2）24V软启动继电器常开触点不闭合或触点接触不良3）桥堆断路，或桥堆接插线接触不良5、控制板辅助电源部分损坏；6、焊机内部控制变压器损坏（2A保险）。空气开关无法合上，自动保护1、检查连接电源电压是否正常，尤其是否将NB200Y焊机错接到AC380V电压上；2、桥堆短路，更换相应规格的桥堆。电源指示灯亮，风机旋转正常，按下焊枪开关后，无焊接电流输出，送丝机旋转1、检查机器内各种接插线是否接触不良；2、检查输出端（快插接头，机器内部及焊机与焊接电缆相连部位）是否断路或接触不良；3、逆变机芯误保护，这时只需断开电源2～3分钟，再重新开机即可；4、逆变机芯故障，控制板上红色指示灯亮；5、逆变机芯故障诊断1)关断电源，拔掉中频变压器供电电源插座（靠近风机之VH-9插座）重新开机2)如果异常指示灯不亮，则故障在中板A、可能是中板中频变压器损坏，可用电桥测量主变压器初级电感量，分别逐个测试，电感量显著偏小者或电感量几乎为零者损坏B、可能是中板的快恢复二极管个别损坏，更换之3）如果异常指示灯亮，则故障出现在逆变板，板上有个别MOSFET损坏，可以用万用表逐个测试，找出损坏的MOSFET,并用相应的MOSFET更换之。电源指示灯亮，风机旋转正常，有焊接电压输出，送丝机不转动1、在按下焊枪开关情况下，检查送丝机电源插座是否有大于24V的直流电压输出；2、若有电压输出，则为送丝机碳刷损坏，更换之；3、若无电压输出，则为送丝电源板损坏，更换之。NBC-315GF-NBC系列MIG/MAG/MMA逆变CO2气体保护焊机(单管IGBT)故障现象产生原因及解决措施电源指示灯不亮，风机不旋转，按枪1、确认空气开关已闭合；2、确认输入电缆连接电源有电；第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页开关后，无焊接电流输出3、检查空气开关到电源板的接插线，电源板同逆变机芯之间的接插线是否连接可靠；4、电源板出现故障（即电源底板无DC310V电压输出）1）软启动热敏电阻损坏2）24V软启动继电器常开触点不闭合或触点接触不良3）桥堆断路，或桥堆接插线接触不良5、控制板辅助电源部分损坏；6、焊机内部控制变压器损坏（2A保险）。空气开关无法合上，自动保护1、检查连接电源电压是否正常，尤其是否将NB200Y焊机错接到AC380V电压上；2、桥堆短路，更换相应规格的桥堆。电源指示灯亮，风机旋转正常，按下焊枪开关后，无焊接电流输出，送丝机旋转1、检查机器内各种接插线是否接触不良；2、检查输出端（快插接头，机器内部及焊机与焊接电缆相连部位）是否断路或接触不良；3、逆变机芯误保护，这时只需断开电源2～3分钟，再重新开机即可；4、逆变机芯故障，控制板上红色指示灯亮；5、逆变机芯故障诊断1)关断电源，拔掉中频变压器供电电源插座（靠近风机之VH-9插座）重新开机2)如果异常指示灯不亮，则故障在中板A、可能是中板中频变压器损坏，可用电桥测量主变压器初级电感量，分别逐个测试，电感量显著偏小者或电感量几乎为零者损坏B、可能是中板的快恢复二极管个别损坏，更换之3）如果异常指示灯亮，则故障出现在逆变板，板上有个别MOSFET损坏，可以用万用表逐个测试，找出损坏的MOSFET,并用相应的MOSFET更换之。电源指示灯亮，风机旋转正常，有焊接电压输出，送丝机不转动1、在按下焊枪开关情况下，检查送丝机电源插座是否有大于24V的直流电压输出；2、若有电压输出，则为送丝机碳刷损坏，更换之；3、若无电压输出，则为送丝电源板损坏，更换之。NBC-270G(Y)-NBC系列MIG/MAG/MMA逆变CO2气体保护焊机(单管IGBT)故障现象产生原因及解决措施开机后，表头无显示，按枪开关，无空载电压输出1、焊...
