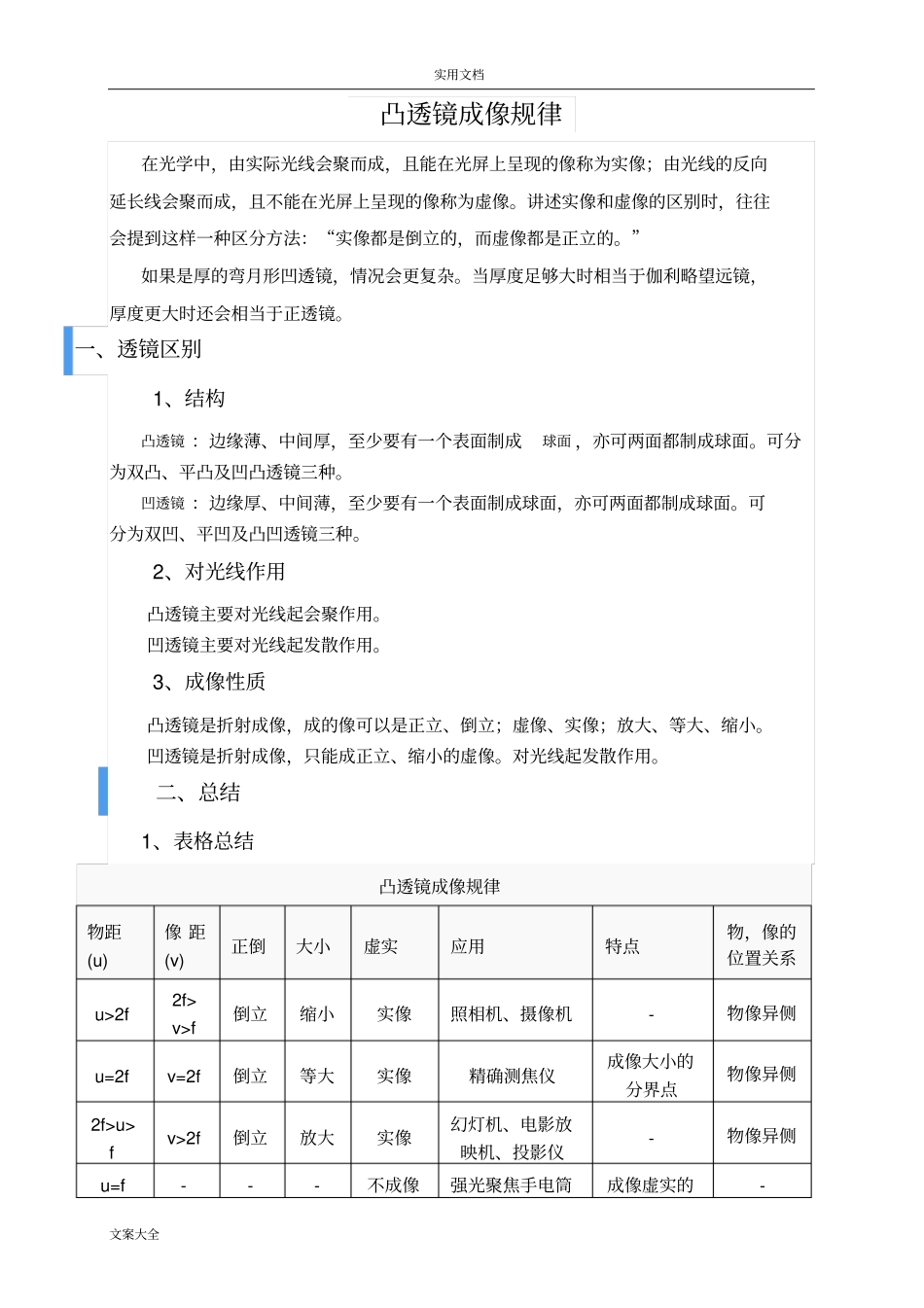

实用文档文案大全凸透镜成像规律在光学中，由实际光线会聚而成，且能在光屏上呈现的像称为实像；由光线的反向延长线会聚而成，且不能在光屏上呈现的像称为虚像。讲述实像和虚像的区别时，往往会提到这样一种区分方法：“实像都是倒立的，而虚像都是正立的。”如果是厚的弯月形凹透镜，情况会更复杂。当厚度足够大时相当于伽利略望远镜，厚度更大时还会相当于正透镜。一、透镜区别1、结构凸透镜：边缘薄、中间厚，至少要有一个表面制成球面，亦可两面都制成球面。可分为双凸、平凸及凹凸透镜三种。凹透镜：边缘厚、中间薄，至少要有一个表面制成球面，亦可两面都制成球面。可分为双凹、平凹及凸凹透镜三种。2、对光线作用凸透镜主要对光线起会聚作用。凹透镜主要对光线起发散作用。3、成像性质凸透镜是折射成像，成的像可以是正立、倒立；虚像、实像；放大、等大、缩小。凹透镜是折射成像，只能成正立、缩小的虚像。对光线起发散作用。二、总结1、表格总结凸透镜成像规律物距(u)像距(v)正倒大小虚实应用特点物，像的位置关系u>2f2f>v>f倒立缩小实像照相机、摄像机-物像异侧u=2fv=2f倒立等大实像精确测焦仪成像大小的分界点物像异侧2f>u>fv>2f倒立放大实像幻灯机、电影放映机、投影仪-物像异侧u=f---不成像强光聚焦手电筒成像虚实的-实用文档文案大全分界点f>uv>u正立放大虚像放大镜虚像在物体同侧虚像在物体之后物像同侧2、规律总结规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。此时像距小于物距，像比物小，物像异侧。应用：照相机、摄像机。规律1规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。此时物距等于像距，像与物大小相等，物像异侧。规律2规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。此时像距大于物距，像比物大，像位于物的异侧。应用：投影仪、幻灯机、电影放映机。规律3规律4：当物距等于1倍焦距时，则不成像，成平行光射出。规律4实用文档文案大全规律5：当物距小于1倍焦距时，则成正立、放大的虚像。此时像距大于物距，像比物大，物像同侧。应用：放大镜。规律53、记忆口诀（1）一倍焦点分虚实，二倍焦点分大小，二倍焦点物像等。实像总是异侧倒。物近像远像变大，物远像近像变小。虚像总是同侧正。物远像远像变大，物近像近像变小。像的大小像距定，像儿追着物体跑，物距像距和在变。（2）一倍焦距分虚实，两倍焦距分大小。物近像远像变大，物远像近像变小。注：这里所指的一倍焦距是说平行光源通过透镜汇聚到主光轴的那一点到透镜光心的距离,也可直接称为焦距；两倍焦距就是指该距离的两倍凸透镜成像的两个分界点：2f点是成放大、缩小实像的分界点；f点是成实像、虚像的分界点。薄透镜成像满足透镜成像公式：1/u(物距)+1/v（像距）=1/f（透镜焦距）注：透镜成像公式是针对薄透镜而言，所谓薄透镜是指透镜厚度在计算物距、像距等时，可以忽略不计的透镜。当透镜很厚时，必须考虑透镜厚度对成像的影响。（3）凸透镜、把光聚，成象规律真有趣；两倍焦距分大小，一倍焦距分虚实；二焦以外倒实小，我们用作照相机；一二焦间倒实大，我们用作投影仪；焦点以内正大虚，我们用作放大镜；欲想得到等实象，两倍焦距物体放；实用文档文案大全焦点之位不成象，点光可变平行光；成象规律记心间，透镜应用法无边。物近（远），像远（近），像变大（小）。（4）物进像退，像越退越大，大像总在小像后，同向移动。（5）一焦分虚实，二焦分大小；虚像同侧正，实像异侧倒；物进像远大，巧记活运用。三、成像实验光具座为了研究各种猜想，人们经常用光具座进行试验（1）实验时应先调整凸透镜和光屏的高度，使他们的中心与烛焰中心尽量保持在同一水平高度上，以保证烛焰的像能成在光屏的中央。（2）实验过程中，保持凸透镜位置不变，改变蜡烛或光屏与凸透镜的距离，观察并记录实验现象。根据实验作透镜成像光路：①将蜡烛置于2倍焦距以外，观察现象②将蜡烛置于2倍焦距和1倍焦距之间，观察现象③将蜡烛置于一倍焦距以内，观察现象④作凸透镜成像光路⑤进行重复试验（3-5次，寻找实验...
