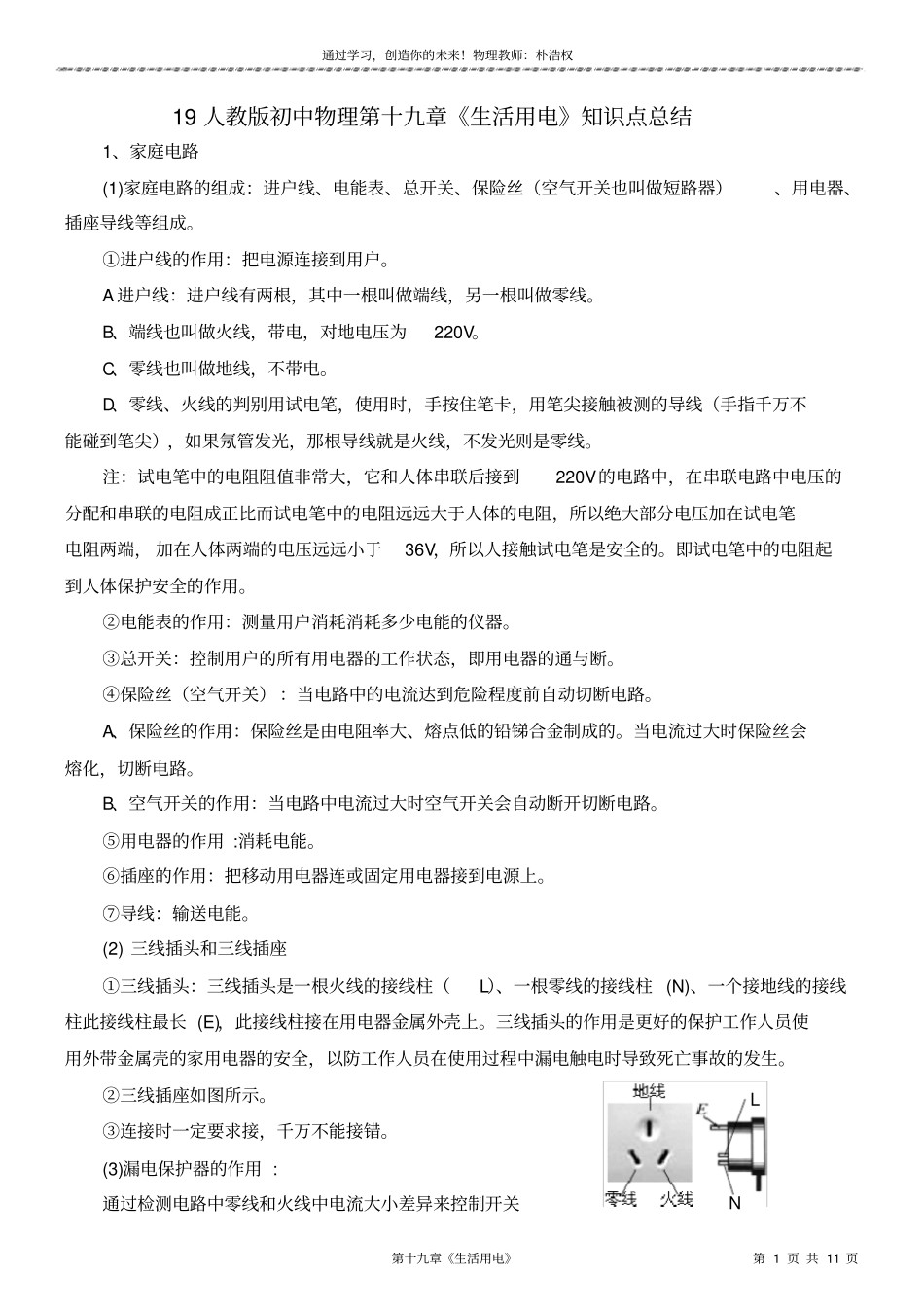

通过学习，创造你的未来！物理教师：朴浩权第十九章《生活用电》第1页共11页19人教版初中物理第十九章《生活用电》知识点总结1、家庭电路(1)家庭电路的组成：进户线、电能表、总开关、保险丝（空气开关也叫做短路器）、用电器、插座导线等组成。①进户线的作用：把电源连接到用户。A进户线：进户线有两根，其中一根叫做端线，另一根叫做零线。B、端线也叫做火线，带电，对地电压为220V。C、零线也叫做地线，不带电。D、零线、火线的判别用试电笔，使用时，手按住笔卡，用笔尖接触被测的导线（手指千万不能碰到笔尖），如果氖管发光，那根导线就是火线，不发光则是零线。注：试电笔中的电阻阻值非常大，它和人体串联后接到220V的电路中，在串联电路中电压的分配和串联的电阻成正比而试电笔中的电阻远远大于人体的电阻，所以绝大部分电压加在试电笔电阻两端，加在人体两端的电压远远小于36V，所以人接触试电笔是安全的。即试电笔中的电阻起到人体保护安全的作用。②电能表的作用：测量用户消耗消耗多少电能的仪器。③总开关：控制用户的所有用电器的工作状态，即用电器的通与断。④保险丝（空气开关）：当电路中的电流达到危险程度前自动切断电路。A、保险丝的作用：保险丝是由电阻率大、熔点低的铅锑合金制成的。当电流过大时保险丝会熔化，切断电路。B、空气开关的作用：当电路中电流过大时空气开关会自动断开切断电路。⑤用电器的作用:消耗电能。⑥插座的作用：把移动用电器连或固定用电器接到电源上。⑦导线：输送电能。(2)三线插头和三线插座①三线插头：三线插头是一根火线的接线柱（L）、一根零线的接线柱(N)、一个接地线的接线柱此接线柱最长(E)，此接线柱接在用电器金属外壳上。三线插头的作用是更好的保护工作人员使用外带金属壳的家用电器的安全，以防工作人员在使用过程中漏电触电时导致死亡事故的发生。②三线插座如图所示。③连接时一定要求接，千万不能接错。(3)漏电保护器的作用:通过检测电路中零线和火线中电流大小差异来控制开关NL通过学习，创造你的未来！物理教师：朴浩权第十九章《生活用电》第2页共11页的。当火线中漏电时（即人单线触电时）通过进户线的电流大，而进户线的地线电流小，引起漏电保护器铁芯上磁场变化，而自动关掉开关，切断电路。起到保护人体安全的作用。2、家庭电路中电流过大的原因(1)电路中电流过大的原因之一是连入家庭电路中用电器的功率过大。根据公式IUP导出UPI，因为U=220V保持不变所以当P增大，电流也增大。(2)电路中电流过大的原因之二是电路发生短路。根据公式RUI可知，U=220V保持不变，当电路发生短路时，R非常的小，所以引起电流过大。(3)保险丝如何“保险”：保险丝和导线串联，当电路发生短路时，导线的电阻远远小于保险丝的电阻，根据焦耳定律RtIQ2可知，在相同时间内，电阻越大，产生的热量越多，所以在保险丝上瞬间产生大量的热，保险丝熔断，把电路断开，起到“保险”作用。注：不能用铜丝、铁丝等其它金属代替保险丝；保险丝的选用等于或稍大于电路中规定的额定电流。电路中导线规格的选用标准为稍大于电路中规定的额定电流，不能小于。3、安全用电(1)对于人体的安全电压不高于36V。(2)对于人体的安全电流即人体能自己摆脱带电体的电流是8～10mA。(3)对于人体来说电压越高越危险。根据欧姆定律RUI可知，当R一定时电压越高，电流越大。我国家庭电路的电压为220V，动力电压380V，高压输电线路高达10～500KV，这些电压都远远超出了安全电压，一旦发生触电，就会有生命危险，所以要远离高压带电体。(4)常见的触电类型①家庭照明电路触电类型（低压触电）A双线触电也叫做零线触电：人体的一只手接触火线，另一只手接触零线，这样在人体、导线和电网中的供电设备就构成了闭合电路，大量电流流过人体，就会发生触电事故，是严重的触电事故。（简记手到手触电）B单线触电也叫做大地触电：人的一只手接触火线，脚且站在大地，导线、人体、大地和电网中的供电设备构成了闭合回路，电流通过人体，发生触电事故，比双线触电较轻。（简记手到脚触电）②高压触电类型A高压电弧触电：人体离高压电较近，即使不接触，由于高压电场的作用...
