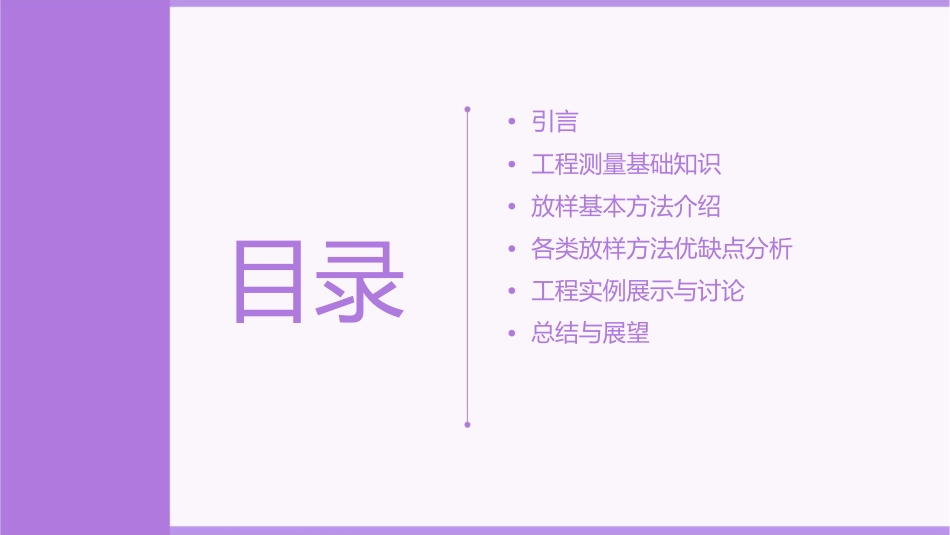

工程测量放样基本方法课件•引言•工程测量基础知识•放样基本方法介绍•各类放样方法优缺点分析•工程实例展示与讨论•总结与展望目录01引言目的和背景目的介绍工程测量放样的基本方法，提高工程测量的准确性和效率。背景工程测量是工程建设的基础，放样是测量中的重要环节。随着科技的不断进步，放样技术也在不断发展，需要不断更新和学习。课件内容概述课件主题工程测量放样基本方法课件结构包括放样的基本概念、放样的方法、放样的误差及控制等内容。课件重点介绍实际工程中常用的放样方法，包括传统放样方法和现代放样方法，并分析其优缺点。同时，将介绍放样误差的来源及控制方法，以提高放样的准确性。02工程测量基础知识工程测量定义与分类工程测量定义在工程建设中，为规划、设计、施工和运营管理等阶段所进行的测量工作。工程测量分类按工程阶段可分为规划设计阶段测量、施工阶段测量和运营管理阶段测量；按测量对象可分为建筑工程测量、水利工程测量、交通工程测量等。常用测量仪器及原理水准仪全站仪用于测量高程，原理为利用水准管气泡居中时视线水平，通过观测水准尺读数计算高差。集测距、测角、计算和数据存储等功能于一体，原理为采用光电测距和角度测量技术进行三维坐标测量。经纬仪用于测量角度，原理为利用望远镜瞄准目标，通过读数设备读取水平角和竖直角。测量误差来源与处理方法误差来源仪器误差、观测误差、外界条件影响等。误差处理方法平差计算、误差分配、精度评定等。平差计算是通过数学模型对观测数据进行处理，消除或减小误差影响；误差分配是根据各观测值精度要求合理分配误差；精度评定是通过计算中误差、相对误差等指标，评定测量成果的精度。03放样基本方法介绍直接放样法010203定义适用范围操作步骤直接根据设计图纸进行实地放样，通过测量角度、距离和高程等参数来确定点位。适用于地形较为平坦、放样精度要求不高的工程项目。确定放样起点、方向、距离和高程，使用经纬仪、全站仪等测量仪器进行实地放样。间接放样法适用范围适用于地形复杂、放样精度要求较高的工程项目。定义通过计算已知点位的坐标，利用三角函数等数学方法进行计算得出待放点位的坐标，再进行实地放样。操作步骤确定已知点位的坐标，利用三角函数等数学方法计算待放点位的坐标，使用全站仪等测量仪器进行实地放样。极坐标放样法定义适用范围操作步骤通过测量待放点位相对于已知点位的极坐标角度和距离来确定点位。适用于需要高精度放样的工程项目，如桥梁、隧道等。确定已知点位的坐标和高程，使用全站仪等测量仪器测量待放点位相对于已知点位的极坐标角度和距离，进行实地放样。04各类放样方法优缺点分析直接放样法优缺点优点简单易行，精度较高，适用于近距离放样。缺点受通视条件限制，放样距离较短，对于复杂地形或建筑物密集区难以实施。间接放样法优缺点优点通过计算得到放样点坐标，可以克服地形、地物等障碍，放样距离较远，适用于各种复杂条件。缺点计算过程较为繁琐，需要较高的测量技能和经验，精度受多种因素影响，如仪器精度、计算方法等。极坐标放样法优缺点优点可以直接测定放样点的平面坐标和高程，精度较高，适用于远距离、大范围放样。缺点需要较高的仪器设备和操作技能，计算过程较为复杂，对于复杂地形或建筑物密集区实施难度较大。05工程实例展示与讨论实例一：某桥梁工程放样过程展示01020304工程概况放样前的准备工作放样过程展示放样成果评价介绍桥梁工程的基本情况，包括桥梁类型、设计参数等。包括放样方案的制定、测量设备的准备、放样点的确定等。详细展示放样过程，包括控制测量、细部放样等。对放样成果进行评价，包括精度分析、误差来源等。实例二：某隧道工程放样过程展示工程概况放样过程展示介绍隧道工程的基本情况，包括隧道类型、设计参数等。详细展示放样过程，包括洞口控制测量、洞内导线测量、开挖轮廓线放样等。放样前的准备工作放样成果评价包括放样方案的制定、测量设备的准备、放样点的确定等。对放样成果进行评价，包括精度分析、误差来源等。讨论环节桥梁工程与隧道工程放样的异同点010203对比分析两种工程类型在放样过程中...
