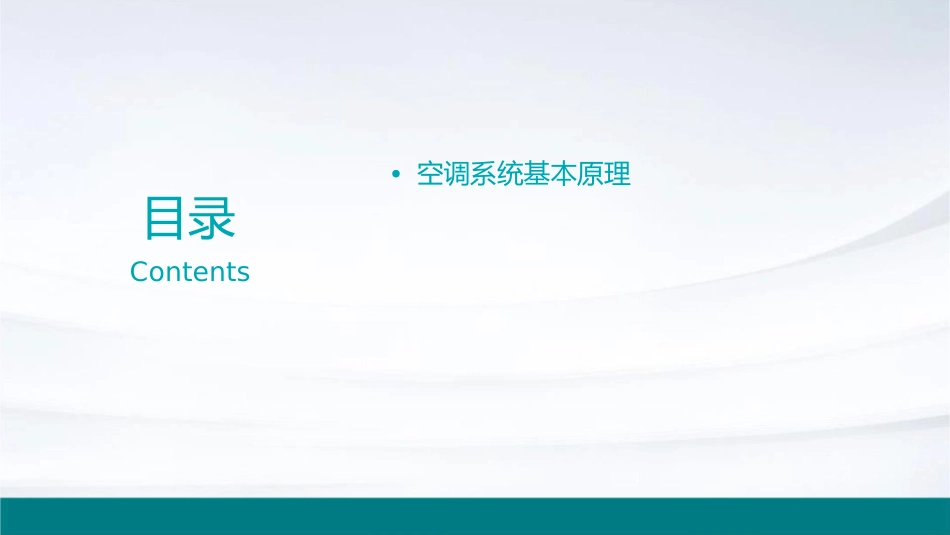

•空调系统基本原理目录Contents01引言课程背景01空调在现代建筑中广泛应用，气流分布对室内环境舒适度和能耗具有重要影响。02了解空调房间的气流分布特点，有助于优化室内环境，提高舒适度和节能效果。课程目标掌握空调房间气流分了解气流分布对室内环境的影响，提高节能环保意识。布的基本原理和影响因素。学习如何通过合理的设计和调节改善气流分布。02空调系统基本原理空调系统的组成010203制冷系统空气处理系统控制系统包括压缩机、冷凝器、膨胀阀和蒸发器等主要部件，用于实现制冷循环。包括空气过滤器、表冷器、加湿器等设备，用于处理和调节空气。包括控制器、传感器、执行器等，用于控制空调系统的运行。空调系统的工作原理制冷系统通过循环制冷剂，将室内的热量传递到室外，达到降温的目的。空气处理系统对进入室内的空气进行过滤、冷却、加热、加湿等处理，以满足室内空气品质的要求。控制系统根据室内外环境参数和用户设定，自动调节空调系统的运行参数，实现舒适和节能的运行。空调系统的分类根据使用目的根据制冷方式根据送风方式分为舒适性空调和工艺性空调。分为蒸气压缩式空调、吸收式空调和热泵式空调。分为集中式空调、半集中式空调和分散式空调。03空调房间的气流分布气流组织的概念目的通过合理布置风流，使室内空气温度、湿度、速度等参数达到均匀分布，提高室内舒适度和空气品质。气流组织指在空调房间内，为了达到一定的舒适度和室内空气品质，对送风、回风、排风等风流进行的合理布置。影响因素室内布局、空调系统类型、送风口位置和形式、室内人员活动等。气流组织的类型上送下回式下送上回式送风口位于房间上部，回风口位于房间下部。风流自上而下流动，有利于室内热量的排除和空气的均匀混合。送风口位于房间下部，回风口位于房间上部。风流自下而上流动，有利于将室内污染物排出，适用于有大量排风的情况。侧送侧回式个性化送风送风口和回风口均位于房间两侧。风流在两侧流动，有利于室内空气的快速混合。根据室内人员活动区域和舒适度要求，采用不同的送风口形式和位置，实现个性化气流组织。气流组织的评价标准01020304温度均匀性速度稳定性空气龄CO2浓度室内各点温度相对稳定，无明显的温度梯度。风流速度适中，无明显的波动和涡流。新风的到达时间与进入空调系统的时间之差，反映室内空气的新鲜程度和通风效率。反映室内空气质量，CO2浓度过高会影响室内舒适度和空气品质。04空调房间气流分布的影响因素送风口的位置和形式送风口位置送风口的位置对气流分布有直接影响。在空调房间中，送风口应设置在人员活动区域的上部，以便冷空气下沉，覆盖整个活动区域。送风口形式不同的送风口形式会影响送风的方向和范围。常见的送风口形式包括散流器、百叶风口和喷口等，应根据房间的布局和需求选择合适的送风口形式。送风速度和送风量送风速度送风速度决定了气流的流速，影响着人体的舒适感和室内温度的均匀性。在空调房间中，应根据房间大小和人员数量合理选择送风速度，以保证良好的气流分布。送风量送风量的大小直接影响着室内温度和气流分布。在保证舒适度的前提下，应合理调整送风量，以降低能耗。室内热源和热流室内热源室内热源如人员、设备等会产生热量，影响气流分布和室内温度。在设计空调房间时，应充分考虑室内热源的位置和发热量，以便合理布置送风口和调整空调参数。热流方向热流方向会影响气流的流动方向，进而影响气流分布。在空调房间中，应尽量减小热流的干扰，以保证良好的气流分布。室内空气的污染状况•室内空气污染：室内空气污染会阻碍气流的流动，影响气流分布和空调效果。在空调房间中，应采取有效的空气净化措施，降低室内空气污染物的浓度。05改善空调房间气流分布的方法选择合适的风口形式和位置总结词选择合适的风口形式和位置是改善空调房间气流分布的关键。详细描述根据房间的布局和使用需求，选择合适的风口形式，如散流器、百叶风口等，并合理布置风口位置，确保送风均匀、无死角。控制送风速度和送风量总结词控制送风速度和送风量可以有效调节气流组织和温度场。详细描述根据房间大小、人员数量和负荷情况，调整送风速...
