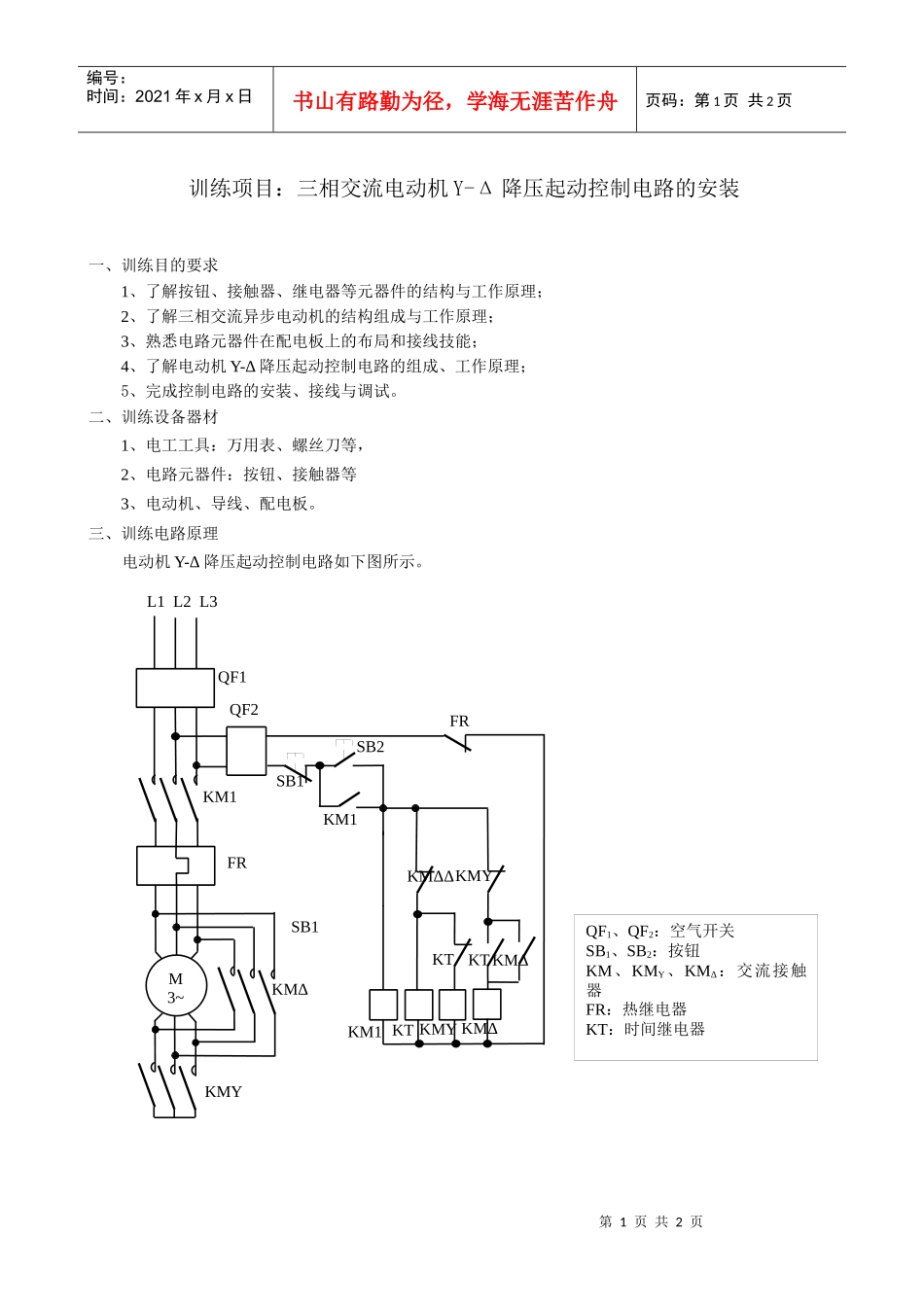

第1页共2页M3~SB2SB1QF1QF2FRSB1KM1KMYKMYFRKM1KMΔΔKTKMYKMΔKMΔKTKTKMΔKM1L1L2L3编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页训练项目：三相交流电动机Y-Δ降压起动控制电路的安装一、训练目的要求1、了解按钮、接触器、继电器等元器件的结构与工作原理；2、了解三相交流异步电动机的结构组成与工作原理；3、熟悉电路元器件在配电板上的布局和接线技能；4、了解电动机Y-Δ降压起动控制电路的组成、工作原理；5、完成控制电路的安装、接线与调试。二、训练设备器材1、电工工具：万用表、螺丝刀等，2、电路元器件：按钮、接触器等3、电动机、导线、配电板。三、训练电路原理电动机Y-Δ降压起动控制电路如下图所示。QF1、QF2：空气开关SB1、SB2：按钮KM、KMY、KMΔ：交流接触器FR：热继电器KT：时间继电器第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页电路工作原理：将电源插头插入插座，合上自动空气开关QF1、QF2；┌→KM1常开自锁触头闭合按下启动按钮SB2→KM1线圈通电┼→KMY线圈得电，主触头闭合┬→电动机M星形起动├→KM1主触头闭合─────┘│┌→KMY线圈断电└→KT线圈得电→延时┼→KMΔ线圈得电─┐└→KM1线圈仍得电┴→电动机三角起动应避免KMY、KMΔ接触器同时动作造成相间短路，在两个接触器线圈所在的控制电路上加了电气连锁，将KMY的常闭辅助触头与KMΔ的线圈串联，KMΔ的常闭辅助触头与KMY的线圈串联。按下按钮SB1，所有线圈失电，电动机停止转动。四、训练内容及步骤1）熟悉电路及固定在配电板上的元器件；2）根据电路图画出布线示意图，并连接好电路；3）电路接好后，经检查合格后通电运行。
