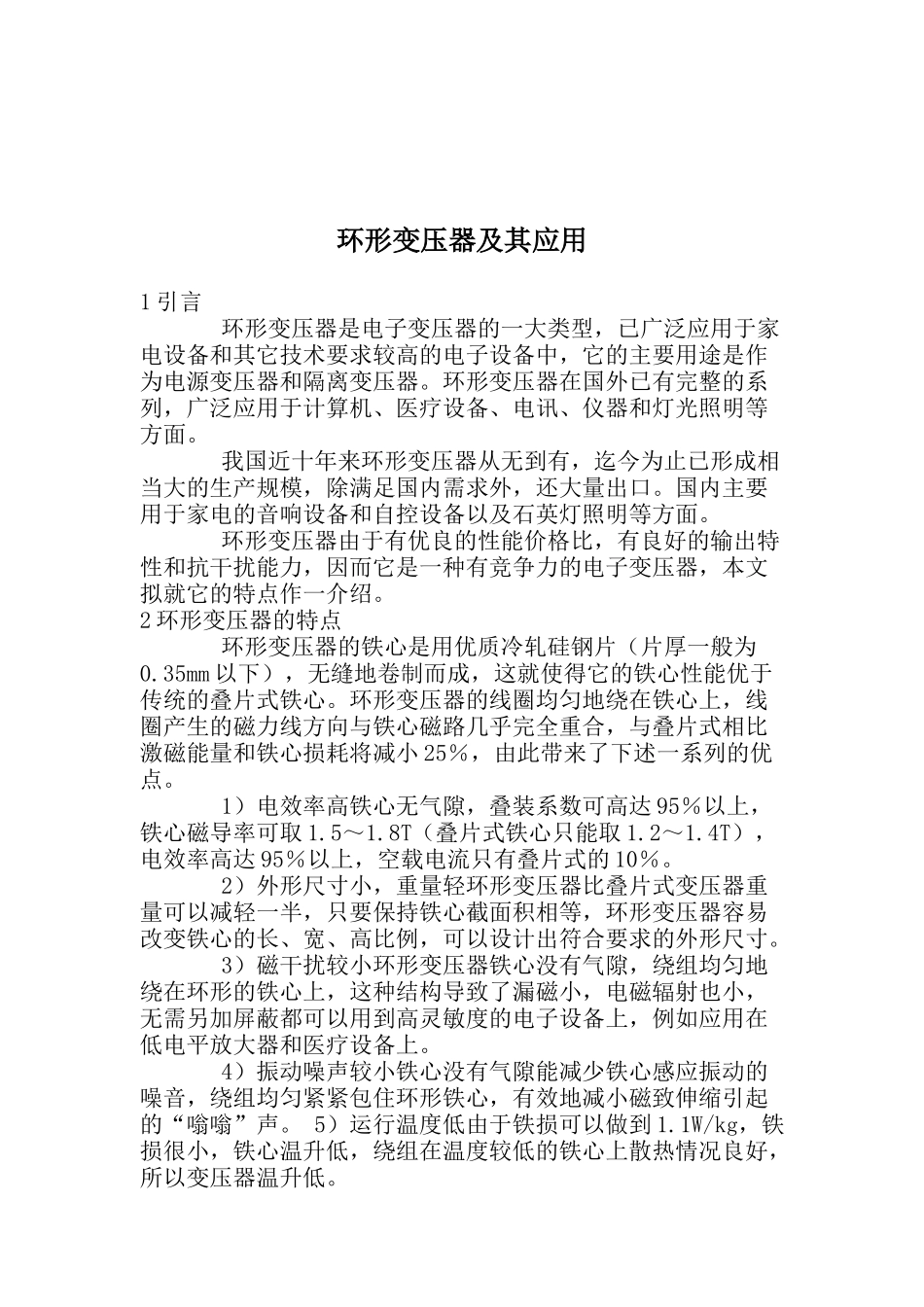

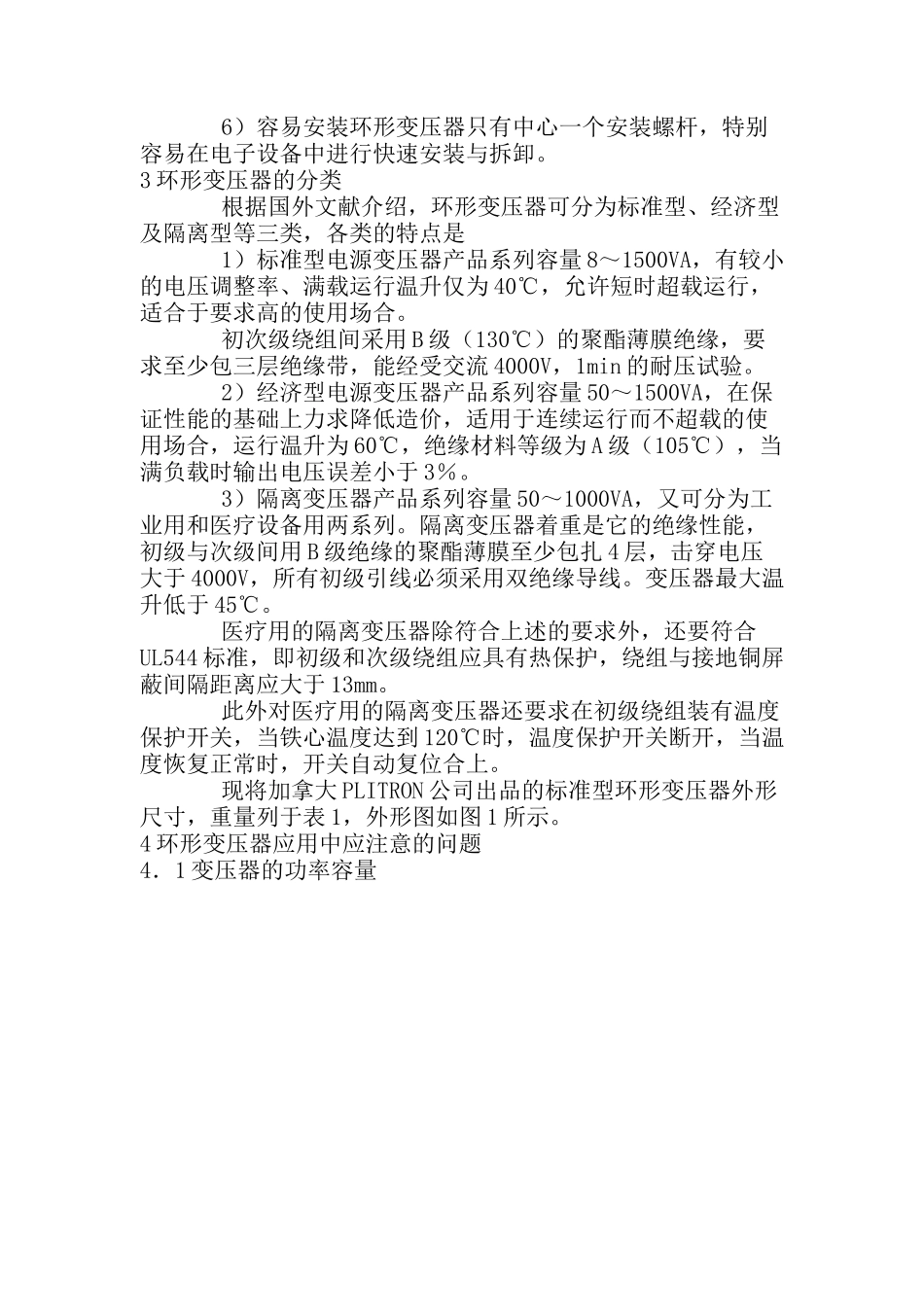

环形变压器及其应用1引言环形变压器是电子变压器的一大类型，已广泛应用于家电设备和其它技术要求较高的电子设备中，它的主要用途是作为电源变压器和隔离变压器。环形变压器在国外已有完整的系列，广泛应用于计算机、医疗设备、电讯、仪器和灯光照明等方面。我国近十年来环形变压器从无到有，迄今为止已形成相当大的生产规模，除满足国内需求外，还大量出口。国内主要用于家电的音响设备和自控设备以及石英灯照明等方面。环形变压器由于有优良的性能价格比，有良好的输出特性和抗干扰能力，因而它是一种有竞争力的电子变压器，本文拟就它的特点作一介绍。2环形变压器的特点环形变压器的铁心是用优质冷轧硅钢片（片厚一般为0.35mm以下），无缝地卷制而成，这就使得它的铁心性能优于传统的叠片式铁心。环形变压器的线圈均匀地绕在铁心上，线圈产生的磁力线方向与铁心磁路几乎完全重合，与叠片式相比激磁能量和铁心损耗将减小25％，由此带来了下述一系列的优点。1）电效率高铁心无气隙，叠装系数可高达95％以上，铁心磁导率可取1.5～1.8T（叠片式铁心只能取1.2～1.4T），电效率高达95％以上，空载电流只有叠片式的10％。2）外形尺寸小，重量轻环形变压器比叠片式变压器重量可以减轻一半，只要保持铁心截面积相等，环形变压器容易改变铁心的长、宽、高比例，可以设计出符合要求的外形尺寸。3）磁干扰较小环形变压器铁心没有气隙，绕组均匀地绕在环形的铁心上，这种结构导致了漏磁小，电磁辐射也小，无需另加屏蔽都可以用到高灵敏度的电子设备上，例如应用在低电平放大器和医疗设备上。4）振动噪声较小铁心没有气隙能减少铁心感应振动的噪音，绕组均匀紧紧包住环形铁心，有效地减小磁致伸缩引起的“嗡嗡”声。5）运行温度低由于铁损可以做到1.1W/kg，铁损很小，铁心温升低，绕组在温度较低的铁心上散热情况良好，所以变压器温升低。6）容易安装环形变压器只有中心一个安装螺杆，特别容易在电子设备中进行快速安装与拆卸。3环形变压器的分类根据国外文献介绍，环形变压器可分为标准型、经济型及隔离型等三类，各类的特点是1）标准型电源变压器产品系列容量8～1500VA，有较小的电压调整率、满载运行温升仅为40℃，允许短时超载运行，适合于要求高的使用场合。初次级绕组间采用B级（130℃）的聚酯薄膜绝缘，要求至少包三层绝缘带，能经受交流4000V，1min的耐压试验。2）经济型电源变压器产品系列容量50～1500VA，在保证性能的基础上力求降低造价，适用于连续运行而不超载的使用场合，运行温升为60℃，绝缘材料等级为A级（105℃），当满负载时输出电压误差小于3％。3）隔离变压器产品系列容量50～1000VA，又可分为工业用和医疗设备用两系列。隔离变压器着重是它的绝缘性能，初级与次级间用B级绝缘的聚酯薄膜至少包扎4层，击穿电压大于4000V，所有初级引线必须采用双绝缘导线。变压器最大温升低于45℃。医疗用的隔离变压器除符合上述的要求外，还要符合UL544标准，即初级和次级绕组应具有热保护，绕组与接地铜屏蔽间隔距离应大于13mm。此外对医疗用的隔离变压器还要求在初级绕组装有温度保护开关，当铁心温度达到120℃时，温度保护开关断开，当温度恢复正常时，开关自动复位合上。现将加拿大PLITRON公司出品的标准型环形变压器外形尺寸，重量列于表1，外形图如图1所示。4环形变压器应用中应注意的问题4．1变压器的功率容量变压器的功率容量是决定铁心尺寸的主要依据。在很多场合变压器的负载是间歇性的，例如音响设备中的电源变压器。这时变压器的体积和重量较连续工作时要减少很多，如图2所示负载A段对整个B段而言是较小的一段，这时变压器的工作周期比其热时间常数要短很多，可用式（1）计算变压器的额定功率。式中：PN——变压器额定功率（VA）；PL——变压器负载功率（VA）；A——接通负载时间；B———变压器工作周期。4．2电压调整率电压调整率是衡量变压器负载特性的重要指标。电压调整率是指当输入电压不变，负载电流从零升到额定值时，输出电压U2的相对变化值，通常以百分数表示，如式（2）所示：式中：ΔU——电压调整率；U20——空载输出电压（V）；U2——变压器额定负载时的输出...
