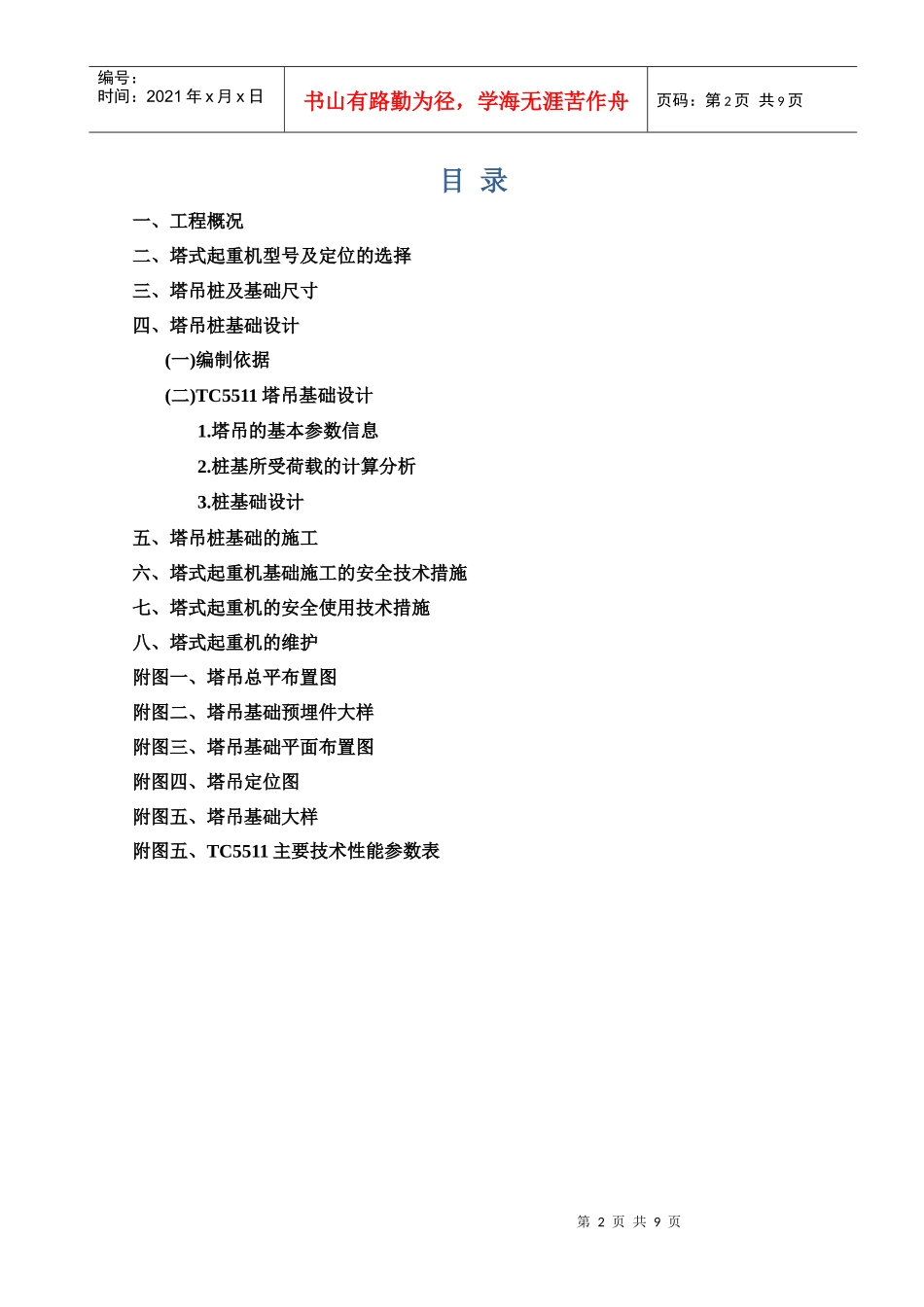

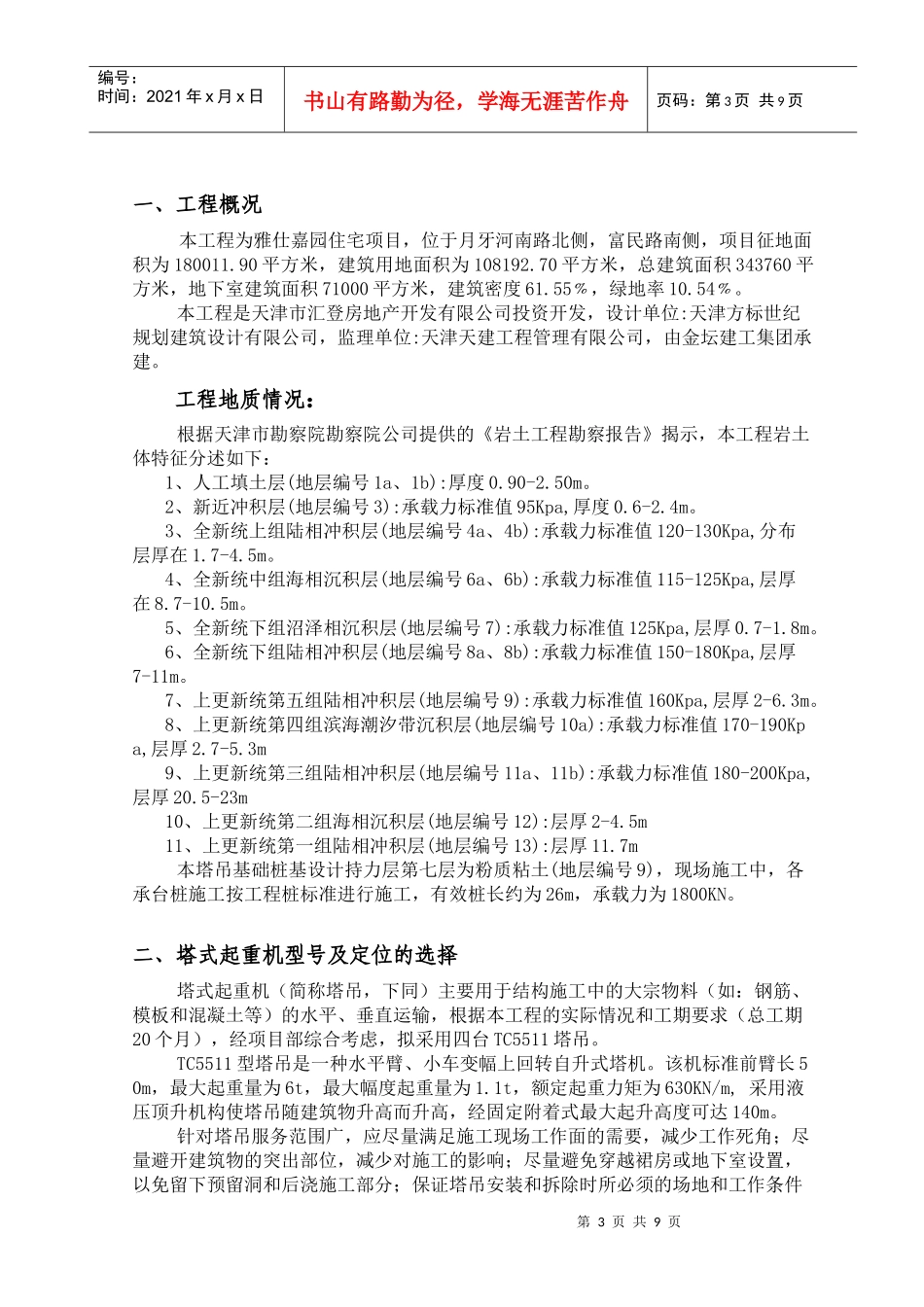

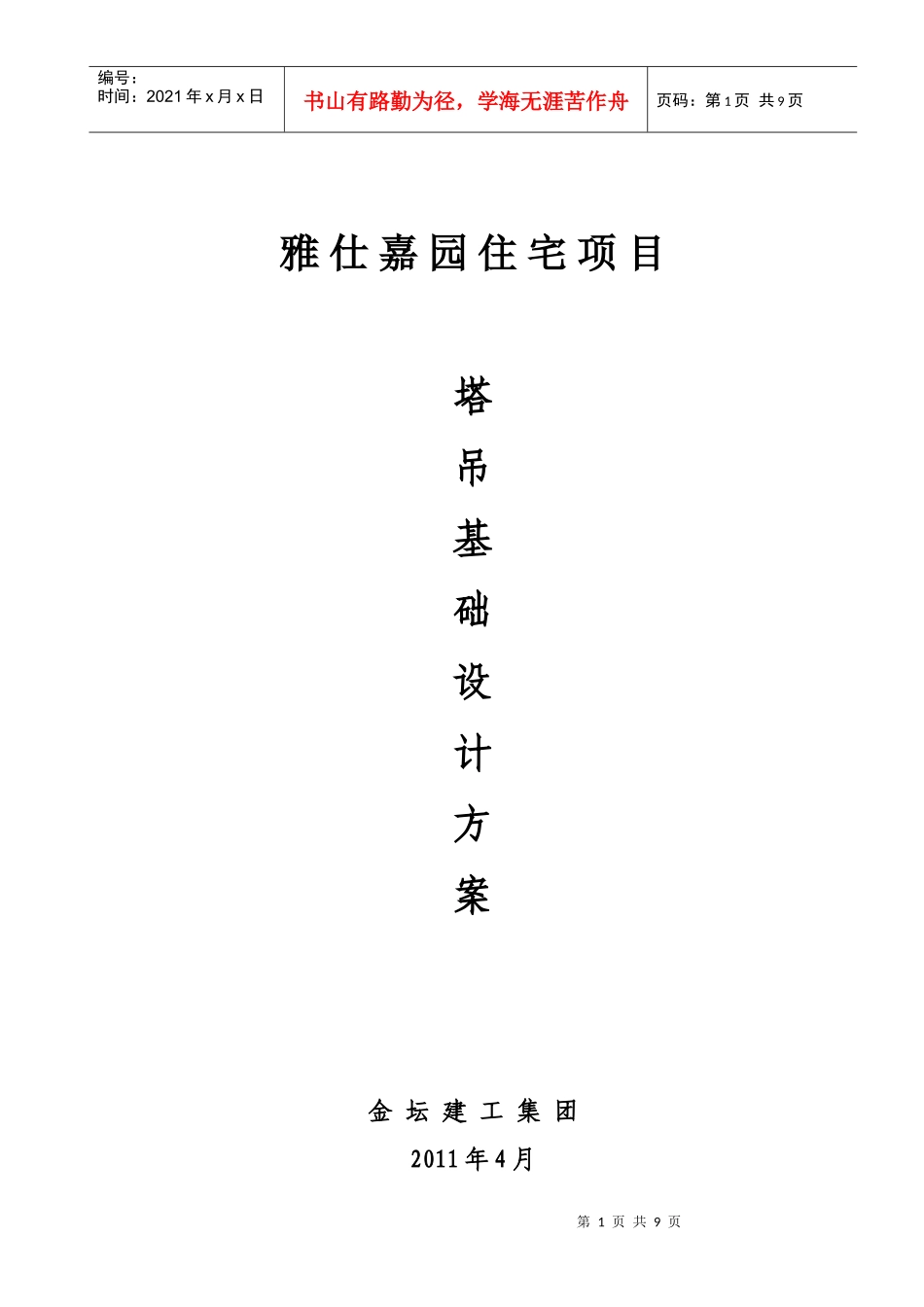

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页雅仕嘉园住宅项目塔吊基础设计方案金坛建工集团2011年4月第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页目录一、工程概况二、塔式起重机型号及定位的选择三、塔吊桩及基础尺寸四、塔吊桩基础设计(一)编制依据(二)TC5511塔吊基础设计1.塔吊的基本参数信息2.桩基所受荷载的计算分析3.桩基础设计五、塔吊桩基础的施工六、塔式起重机基础施工的安全技术措施七、塔式起重机的安全使用技术措施八、塔式起重机的维护附图一、塔吊总平布置图附图二、塔吊基础预埋件大样附图三、塔吊基础平面布置图附图四、塔吊定位图附图五、塔吊基础大样附图五、TC5511主要技术性能参数表第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页一、工程概况本工程为雅仕嘉园住宅项目，位于月牙河南路北侧，富民路南侧，项目征地面积为180011.90平方米，建筑用地面积为108192.70平方米，总建筑面积343760平方米，地下室建筑面积71000平方米，建筑密度61.55﹪，绿地率10.54﹪。本工程是天津市汇登房地产开发有限公司投资开发，设计单位:天津方标世纪规划建筑设计有限公司，监理单位:天津天建工程管理有限公司，由金坛建工集团承建。工程地质情况：根据天津市勘察院勘察院公司提供的《岩土工程勘察报告》揭示，本工程岩土体特征分述如下：1、人工填土层(地层编号1a、1b):厚度0.90-2.50m。2、新近冲积层(地层编号3):承载力标准值95Kpa,厚度0.6-2.4m。3、全新统上组陆相冲积层(地层编号4a、4b):承载力标准值120-130Kpa,分布层厚在1.7-4.5m。4、全新统中组海相沉积层(地层编号6a、6b):承载力标准值115-125Kpa,层厚在8.7-10.5m。5、全新统下组沼泽相沉积层(地层编号7):承载力标准值125Kpa,层厚0.7-1.8m。6、全新统下组陆相冲积层(地层编号8a、8b):承载力标准值150-180Kpa,层厚7-11m。7、上更新统第五组陆相冲积层(地层编号9):承载力标准值160Kpa,层厚2-6.3m。8、上更新统第四组滨海潮汐带沉积层(地层编号10a):承载力标准值170-190Kpa,层厚2.7-5.3m9、上更新统第三组陆相冲积层(地层编号11a、11b):承载力标准值180-200Kpa,层厚20.5-23m10、上更新统第二组海相沉积层(地层编号12):层厚2-4.5m11、上更新统第一组陆相冲积层(地层编号13):层厚11.7m本塔吊基础桩基设计持力层第七层为粉质粘土(地层编号9)，现场施工中，各承台桩施工按工程桩标准进行施工，有效桩长约为26m，承载力为1800KN。二、塔式起重机型号及定位的选择塔式起重机（简称塔吊，下同）主要用于结构施工中的大宗物料（如：钢筋、模板和混凝土等）的水平、垂直运输，根据本工程的实际情况和工期要求（总工期20个月），经项目部综合考虑，拟采用四台TC5511塔吊。TC5511型塔吊是一种水平臂、小车变幅上回转自升式塔机。该机标准前臂长50m，最大起重量为6t，最大幅度起重量为1.1t，额定起重力矩为630KN/m,采用液压顶升机构使塔吊随建筑物升高而升高，经固定附着式最大起升高度可达140m。针对塔吊服务范围广，应尽量满足施工现场工作面的需要，减少工作死角；尽量避开建筑物的突出部位，减少对施工的影响；尽量避免穿越裙房或地下室设置，以免留下预留洞和后浇施工部分；保证塔吊安装和拆除时所必须的场地和工作条件第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页以及尽量保证施工场地物料的堆放、搬运在塔吊工作范围内，减少二次搬运等。本工程四台塔吊具体定位详附图四。三、塔吊桩、基础尺寸及钢筋选择根据工程的实际情况，本工程塔吊基础为四座，其型号均为TC5511。塔吊基础：5米×5米×1.5米，每座基础采用四根钻孔灌注桩，桩端持力层为第七层为粉质粘土(地层编号9)，桩端进入持力层约5m，有效桩长按26米设计。承台为C35商品泵送砼。四、塔吊桩基础设计(一)编制依据1建筑桩基技术规范《JGJ94-2008》；2混凝土结构设计规范《GB50010-2002》；3《塔式起重机混凝土基础工程技术规程》JGJ/T187-20094钢筋混凝土桩标准图集等规范。(...
