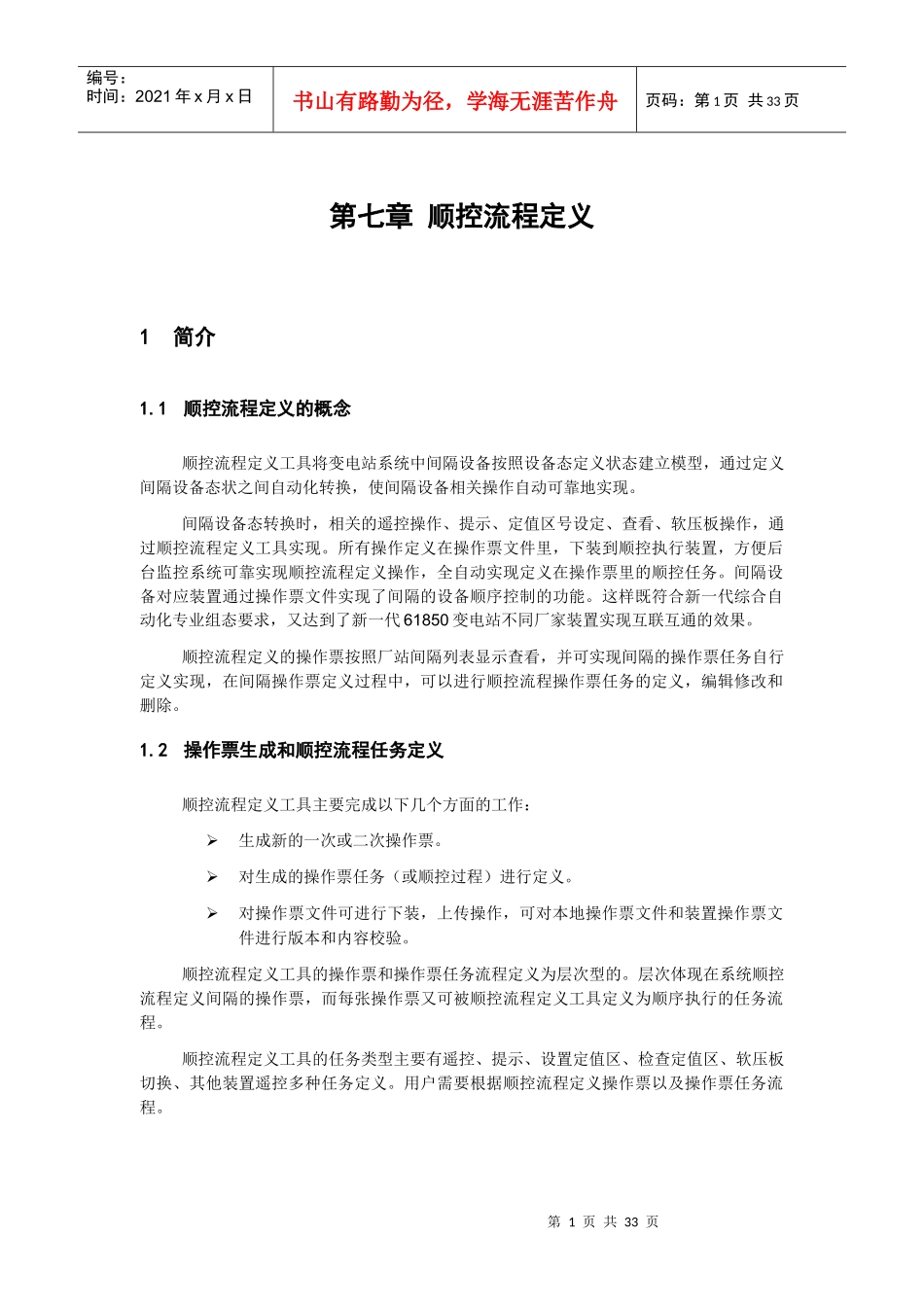

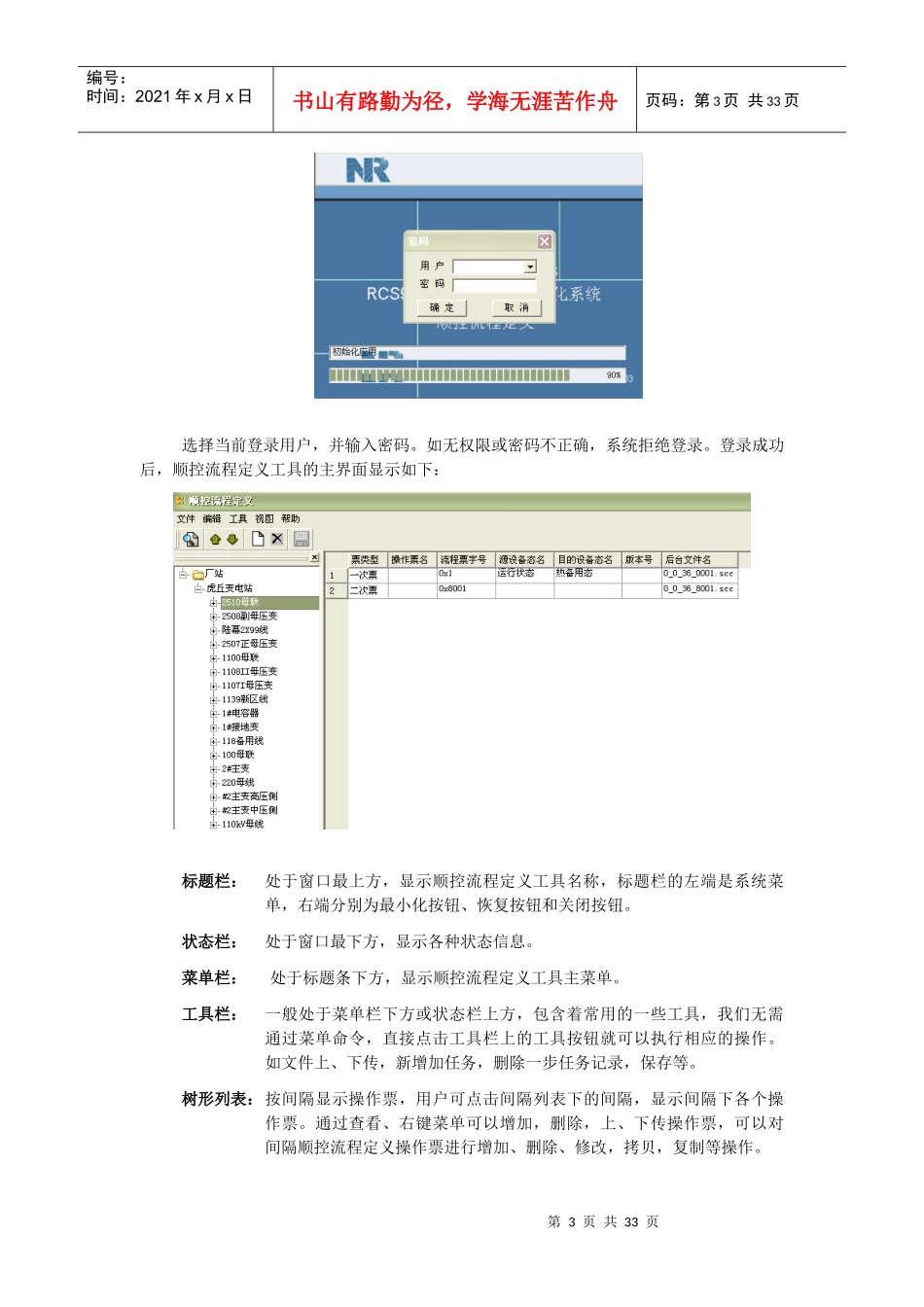

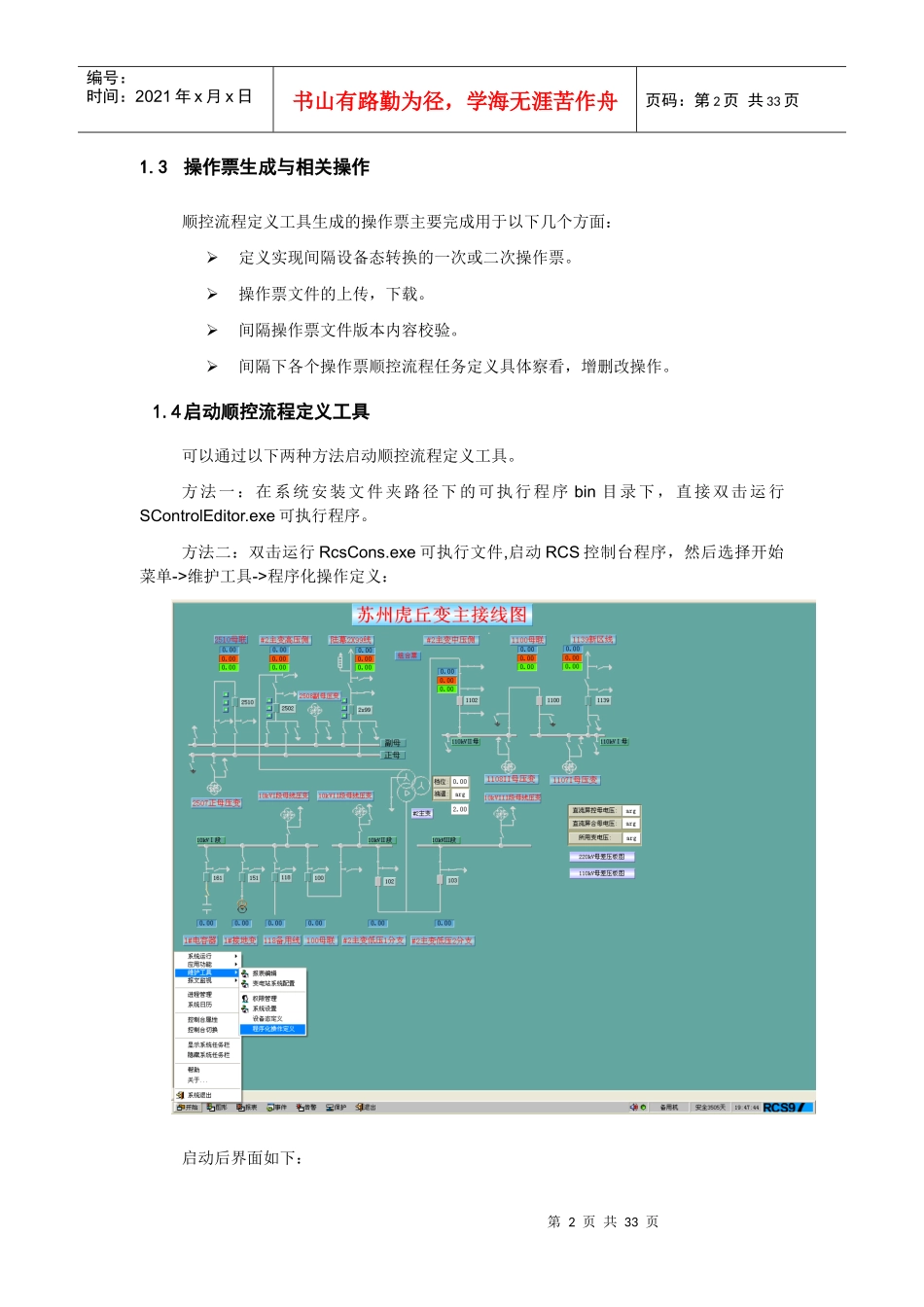

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第七章顺控流程定义1简介1.1顺控流程定义的概念顺控流程定义工具将变电站系统中间隔设备按照设备态定义状态建立模型，通过定义间隔设备态状之间自动化转换，使间隔设备相关操作自动可靠地实现。间隔设备态转换时，相关的遥控操作、提示、定值区号设定、查看、软压板操作，通过顺控流程定义工具实现。所有操作定义在操作票文件里，下装到顺控执行装置，方便后台监控系统可靠实现顺控流程定义操作，全自动实现定义在操作票里的顺控任务。间隔设备对应装置通过操作票文件实现了间隔的设备顺序控制的功能。这样既符合新一代综合自动化专业组态要求，又达到了新一代61850变电站不同厂家装置实现互联互通的效果。顺控流程定义的操作票按照厂站间隔列表显示查看，并可实现间隔的操作票任务自行定义实现，在间隔操作票定义过程中，可以进行顺控流程操作票任务的定义，编辑修改和删除。1.2操作票生成和顺控流程任务定义顺控流程定义工具主要完成以下几个方面的工作：生成新的一次或二次操作票。对生成的操作票任务（或顺控过程）进行定义。对操作票文件可进行下装，上传操作，可对本地操作票文件和装置操作票文件进行版本和内容校验。顺控流程定义工具的操作票和操作票任务流程定义为层次型的。层次体现在系统顺控流程定义间隔的操作票，而每张操作票又可被顺控流程定义工具定义为顺序执行的任务流程。顺控流程定义工具的任务类型主要有遥控、提示、设置定值区、检查定值区、软压板切换、其他装置遥控多种任务定义。用户需要根据顺控流程定义操作票以及操作票任务流程。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页1.3操作票生成与相关操作顺控流程定义工具生成的操作票主要完成用于以下几个方面：定义实现间隔设备态转换的一次或二次操作票。操作票文件的上传，下载。间隔操作票文件版本内容校验。间隔下各个操作票顺控流程任务定义具体察看，增删改操作。1.4启动顺控流程定义工具可以通过以下两种方法启动顺控流程定义工具。方法一：在系统安装文件夹路径下的可执行程序bin目录下，直接双击运行SControlEditor.exe可执行程序。方法二：双击运行RcsCons.exe可执行文件,启动RCS控制台程序，然后选择开始菜单->维护工具->程序化操作定义：启动后界面如下：第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页选择当前登录用户，并输入密码。如无权限或密码不正确，系统拒绝登录。登录成功后，顺控流程定义工具的主界面显示如下：标题栏：处于窗口最上方，显示顺控流程定义工具名称，标题栏的左端是系统菜单，右端分别为最小化按钮、恢复按钮和关闭按钮。状态栏：处于窗口最下方，显示各种状态信息。菜单栏：处于标题条下方，显示顺控流程定义工具主菜单。工具栏：一般处于菜单栏下方或状态栏上方，包含着常用的一些工具，我们无需通过菜单命令，直接点击工具栏上的工具按钮就可以执行相应的操作。如文件上、下传，新增加任务，删除一步任务记录，保存等。树形列表：按间隔显示操作票，用户可点击间隔列表下的间隔，显示间隔下各个操作票。通过查看、右键菜单可以增加，删除，上、下传操作票，可以对间隔顺控流程定义操作票进行增加、删除、修改，拷贝，复制等操作。第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页2工具栏操作2.1系统基本工具栏图标功能说明画面浏览点击画面浏览按钮将弹出画面列表上装把装置中的操作票上装到本地，用以进行相关操作票版本及内容的校验下装下传操作票到顺控执行装置新建任务新建一步任务删除任务删除当前任务保存将数据保存至数据库2.2操作票属性查看画面属性窗用来查看顺控流程定义操作票的属性参数。鼠标左键双击当前操作票即可弹出当前操作票的属性窗，如下图所示。用户可以根据自己的需要，修改操作票的任务流程。第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
