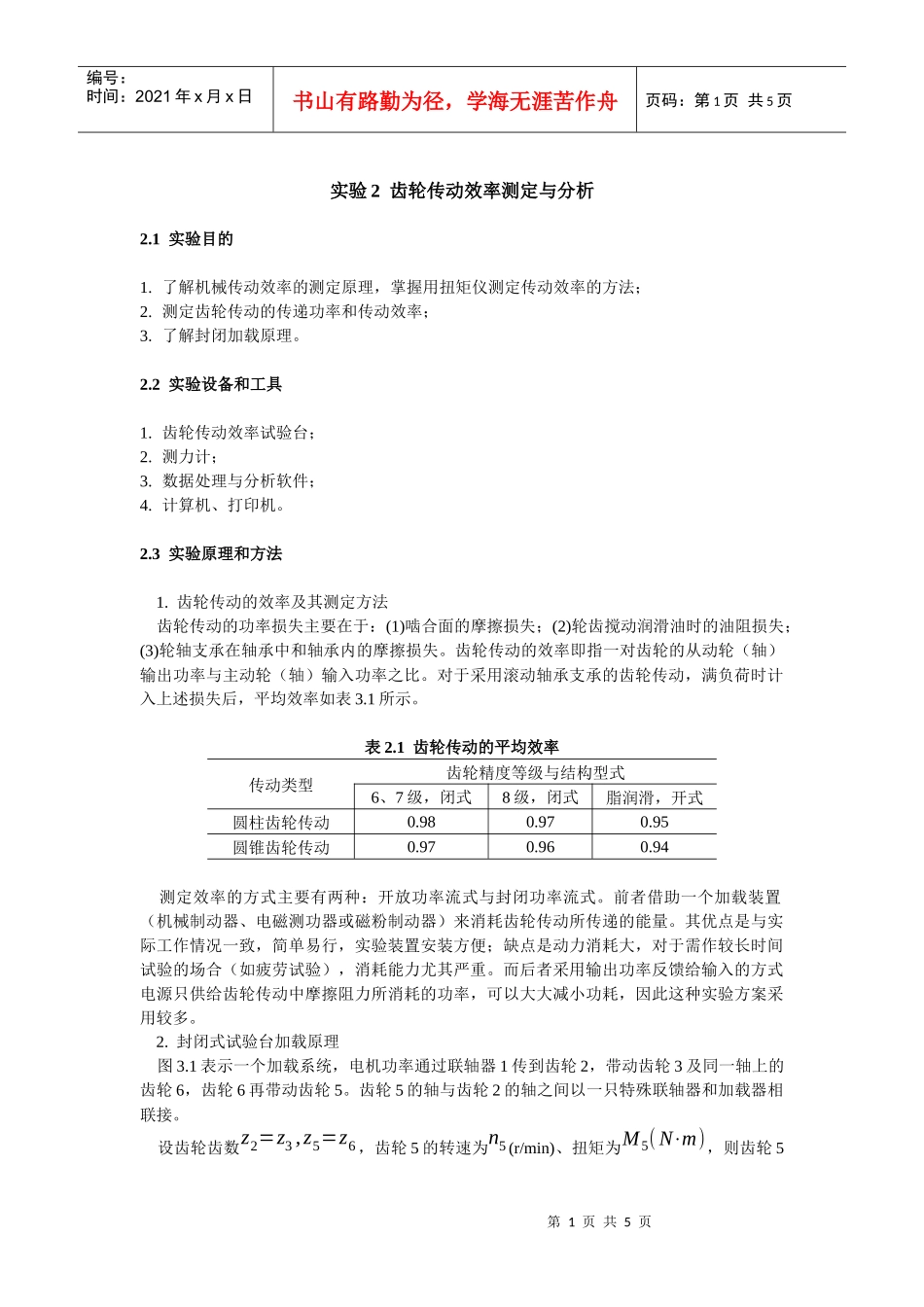

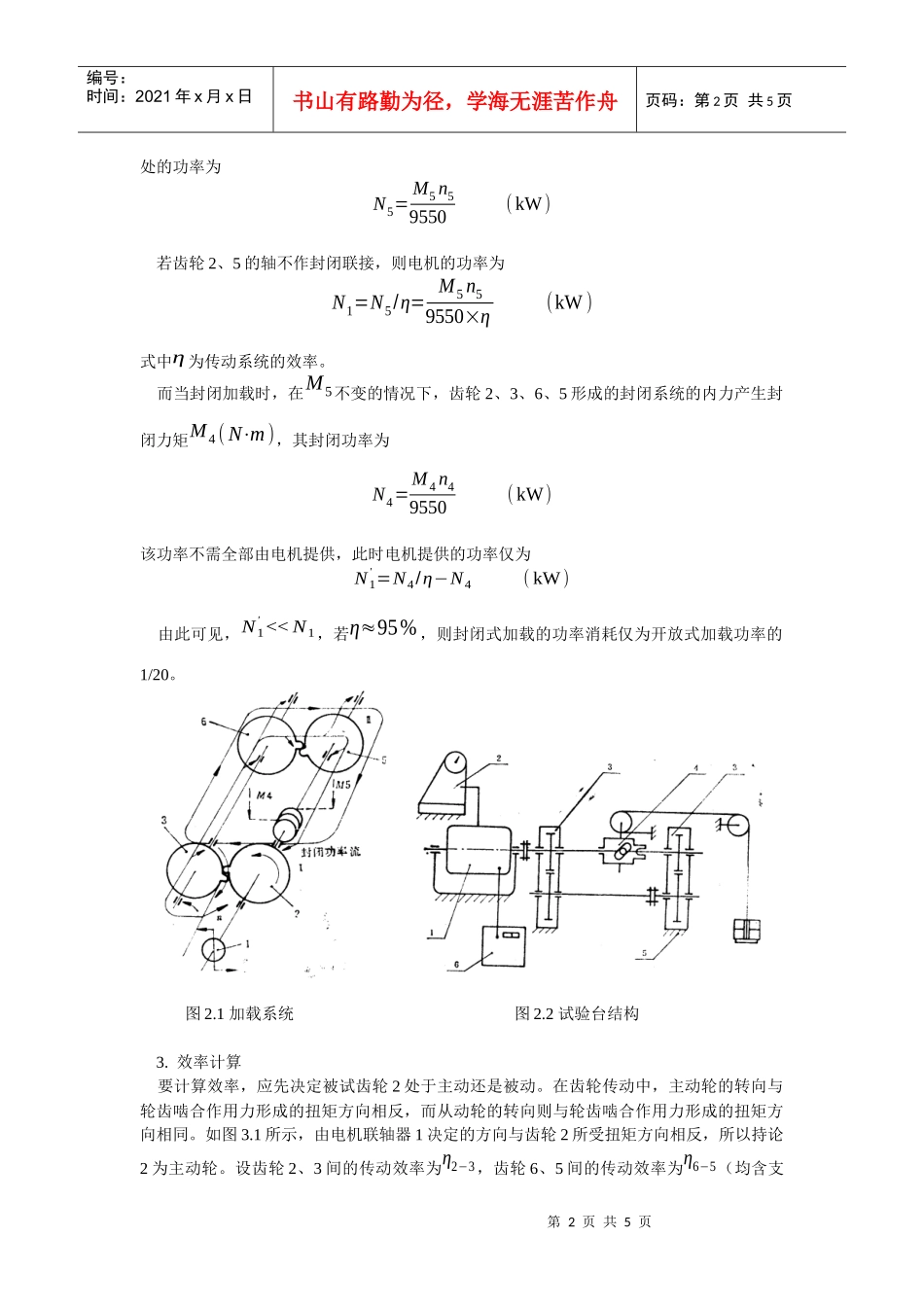

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页实验2齿轮传动效率测定与分析2.1实验目的1.了解机械传动效率的测定原理，掌握用扭矩仪测定传动效率的方法；2.测定齿轮传动的传递功率和传动效率；3.了解封闭加载原理。2.2实验设备和工具1.齿轮传动效率试验台；2.测力计；3.数据处理与分析软件；4.计算机、打印机。2.3实验原理和方法1.齿轮传动的效率及其测定方法齿轮传动的功率损失主要在于：(1)啮合面的摩擦损失；(2)轮齿搅动润滑油时的油阻损失；(3)轮轴支承在轴承中和轴承内的摩擦损失。齿轮传动的效率即指一对齿轮的从动轮（轴）输出功率与主动轮（轴）输入功率之比。对于采用滚动轴承支承的齿轮传动，满负荷时计入上述损失后，平均效率如表3.1所示。表2.1齿轮传动的平均效率传动类型齿轮精度等级与结构型式6、7级，闭式8级，闭式脂润滑，开式圆柱齿轮传动0.980.970.95圆锥齿轮传动0.970.960.94测定效率的方式主要有两种：开放功率流式与封闭功率流式。前者借助一个加载装置（机械制动器、电磁测功器或磁粉制动器）来消耗齿轮传动所传递的能量。其优点是与实际工作情况一致，简单易行，实验装置安装方便；缺点是动力消耗大，对于需作较长时间试验的场合（如疲劳试验），消耗能力尤其严重。而后者采用输出功率反馈给输入的方式电源只供给齿轮传动中摩擦阻力所消耗的功率，可以大大减小功耗，因此这种实验方案采用较多。2.封闭式试验台加载原理图3.1表示一个加载系统，电机功率通过联轴器1传到齿轮2，带动齿轮3及同一轴上的齿轮6，齿轮6再带动齿轮5。齿轮5的轴与齿轮2的轴之间以一只特殊联轴器和加载器相联接。设齿轮齿数z2=z3,z5=z6，齿轮5的转速为n5(r/min)、扭矩为M5(N⋅m)，则齿轮5第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页处的功率为N5=M5n59550(kW)若齿轮2、5的轴不作封闭联接，则电机的功率为N1=N5/η=M5n59550×η(kW)式中η为传动系统的效率。而当封闭加载时，在M5不变的情况下，齿轮2、3、6、5形成的封闭系统的内力产生封闭力矩M4(N⋅m)，其封闭功率为N4=M4n49550(kW)该功率不需全部由电机提供，此时电机提供的功率仅为N1'=N4/η−N4(kW)由此可见，N1'<
